【办公自动化】“一键”生成国土空间规划CAD标准图层

回顾三调转换的前面几篇推文：
【办公自动化】国土“三调”用地分类“一键”转南京分类
【办公自动化】国土“三调”用地分类“一键”转国标分类
【办公自动化】Excel“一键”生成国土“三调”转换代码

曾几何时，画用地要么用湘园控规生成用地图层及颜色，要么有一个标准图层的CAD，图层一个个刷过去。
现在以“三调”为基础的现状图转换出来了，以《南京市村庄规划编制技术指南》（试行）（2020版）为例，最多可以有134种用地，还在一个个刷图层么？更不要说“三调”还在调整中，不定时发布新版本，不定时再刷一遍图层？

1、“一键”设置生成标准图层

• 打开GIS生成的CAD，或者打开CAD并新建页面
  三调一键转换空间规划用地之后[“一键”转换点这里]，生成的CAD是没有图层颜色的。


• 打开我们提供的Excel颜色对照表（后文获取）
  我们已经基于《南京市村庄规划编制技术指南》（试行）（2020版）设置了图层颜色。为了方便同学们自行修改，没有采用更高效的代码方式而提供Excel表。

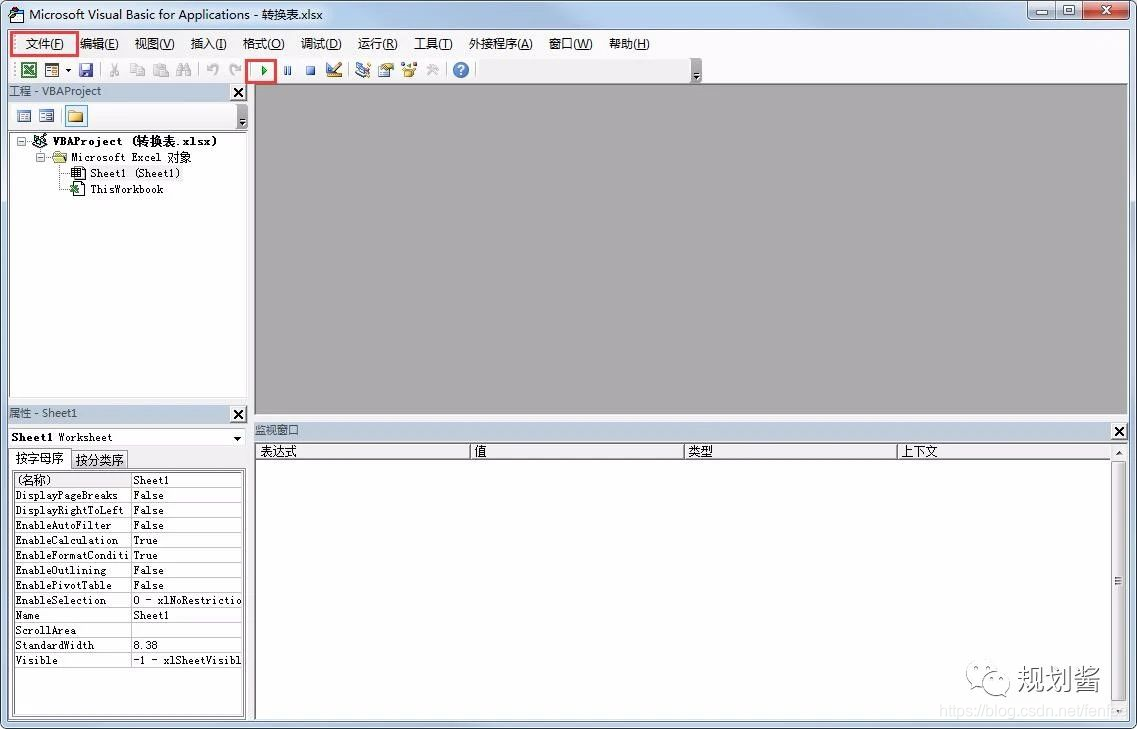

• 快捷键 Alt+F11 打开Excel的VB编辑器


• 点文件 > 导入文件…

• 对话框中选到 CAD图层生成.bas 文件（后文获取），打开

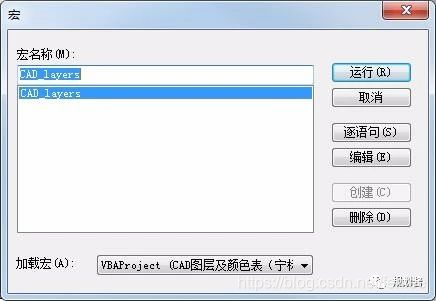

• 按F5 或者点绿色箭头运行，出现下面宏对话框，有宏名称就加载正确


• 点运行，会弹出提示框“提示：打开CAD，点击确定生成图层”
  确保打开了CAD，不然会报错。

• 点确定，生成完毕，会弹出提示框 “图层创建完毕，请至CAD查看”

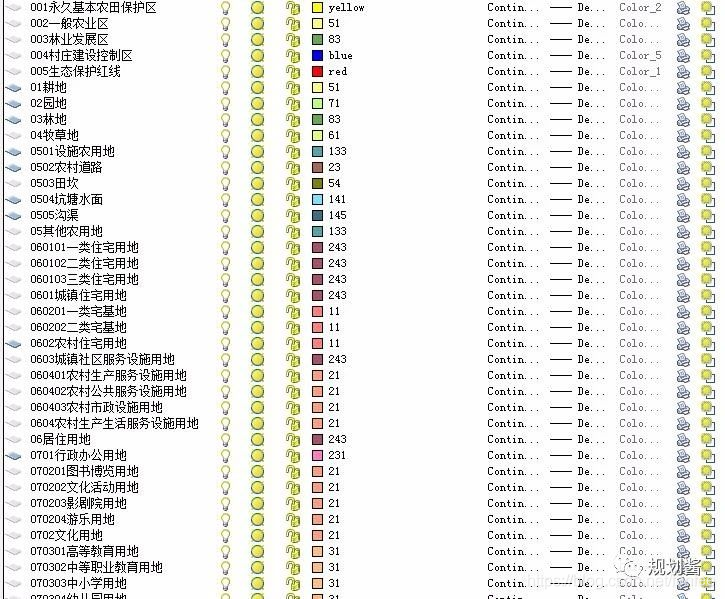

  Excel会按照颜色对照表，在CAD中给相应的图层设置颜色，没有的图层会自动添加空白图层并设置颜色。

2、颜色对照表说明

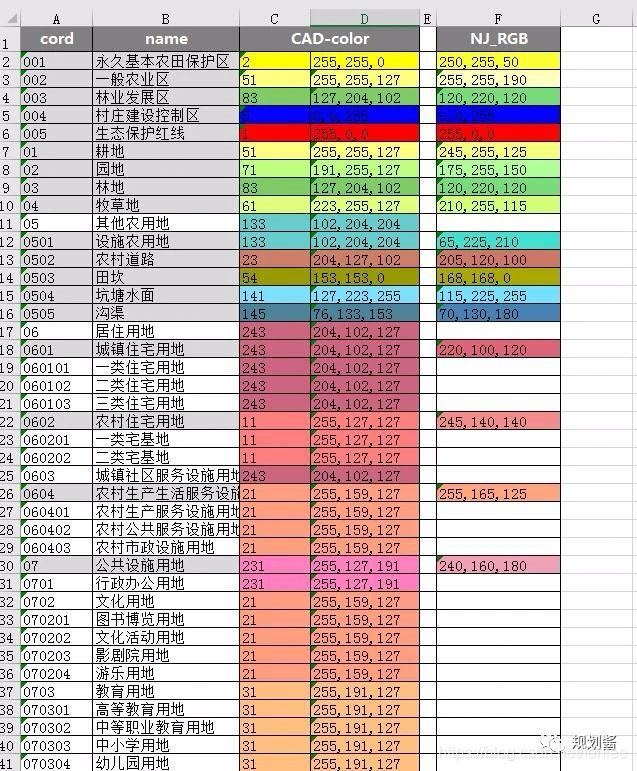

我们基于 《南京市村庄规划编制技术指南》（试行）（2020版） 设置了图层颜色，提供Excel版本的颜色对照表（后文获取）。
有三点需要说明：
1、表中F列NJ_RGB是南京村庄规划指南中的提供的图层RGB颜色，未覆盖指南中所有的用地分类，我们结合南京控规制图标准适当补充了用地的颜色。
2、为了兼顾所有版本的CAD，我们将RGB颜色换算成了最近似的CAD色号，CAD只有255个色号，颜色略有差异，Excel中设置了相应的底色，可以查看颜色差异。
3、表中AB列 cord+name生成的是图层名称，与GIS中的转换名称一致。图层颜色按照C列中CAD色号设置，改颜色自行修改C列色号即可。

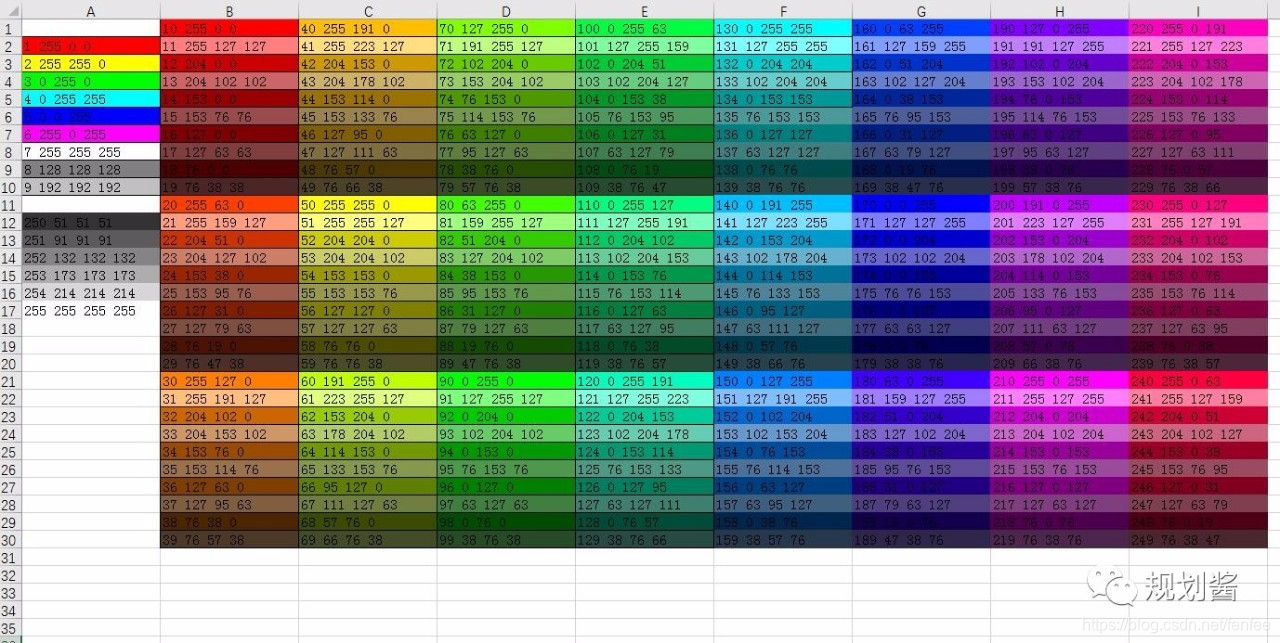

这里也提供CAD色号与RGB对照表，表中数字为（色号 R G B）

国标的图层对照表请查看《探秘少了22种用地的空间规划新国标》

3、代码部分

代码在excel中运行，链接CAD，把excel中的图层和颜色信息添加至CAD中，比python进行CAD链接更稳定。在excel中无法设置CAD的RGB颜色，所以一色号来代替，VBA在CAD中是可以设置RGB的。

Public Sub CAD_layers()
MsgBox ("提示：打开CAD，点击确定生成图层")
'连接CAD
Set acadapp = GetObject(, "autocad.application")
Set acad = acadapp.ActiveDocument

'读取数据生成图层和颜色
For Row = 2 To Cells(Rows.Count, "d").End(xlUp).Row
Name = Cells(Row, "a") + Cells(Row, "b")
acad.layers.Add (Name)
acad.layers.Item(Name).color = Int(Cells(Row, "c"))
Next

MsgBox ("图层创建完毕，请至CAD查看!")
End Sub

excel中设置RGB底色的代码，将填有RGB颜色数字的表格填入对应的颜色，方便查看。

Public Sub color()

Column = "d"
For Row = 2 To Cells(Rows.Count, Column).End(xlUp).Row

    col = Cells(Row, Column)
    If col <> "" Then
    'Mid(col, 9, 3) 切分会出错，部分RGB颜色不足9位
    s = Split(col, ",")
    R = Int(s(0))
    G = Int(s(1))
    B = Int(s(2))
    Cells(Row, Column).Interior.color = RGB(R, G, B)
    End If
Next

End Sub
