zemax坐标断点实现光束偏移

最新推荐文章于 2025-04-02 00:42:39 发布
最新推荐文章于 2025-04-02 00:42:39 发布
阅读量1k 收藏 6
点赞数
分类专栏： # Zemax基础操作 文章标签： zemax
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/fendoudecheng/article/details/132429251
版权
本文介绍了如何在三维建模中打断坐标并进行表面旋转，设定变量，利用REAY控制光线高度，通过优化实现特定效果的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

简单来说就是将前面的坐标打断，实现新的坐标设置

基础设置：

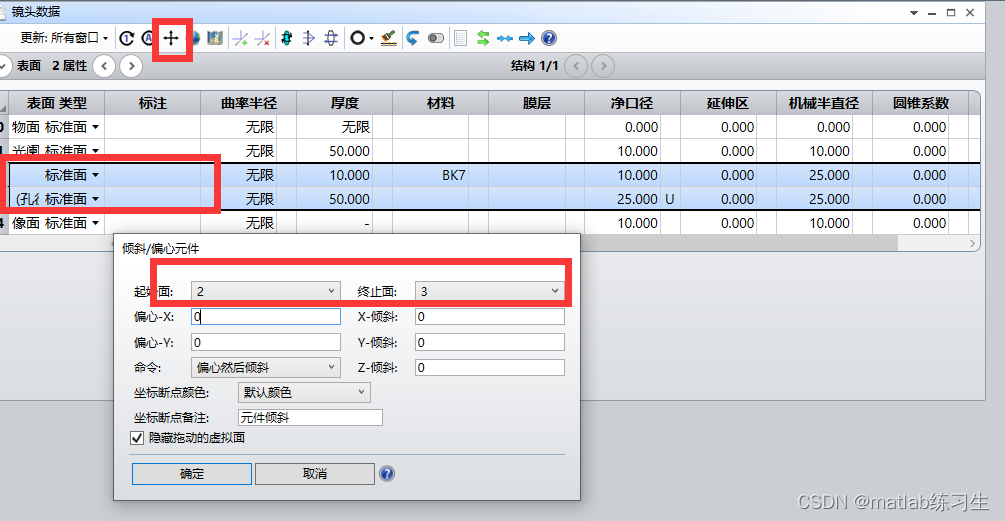

对表面进行旋转：

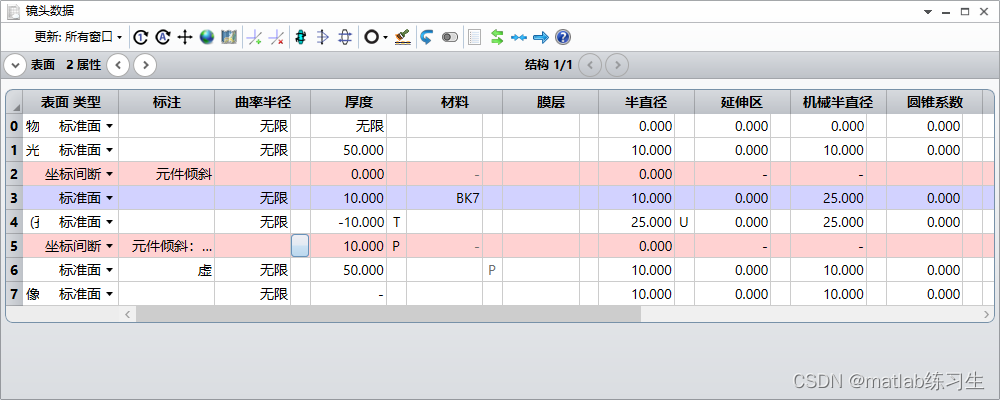

系统自动插入坐标断点面

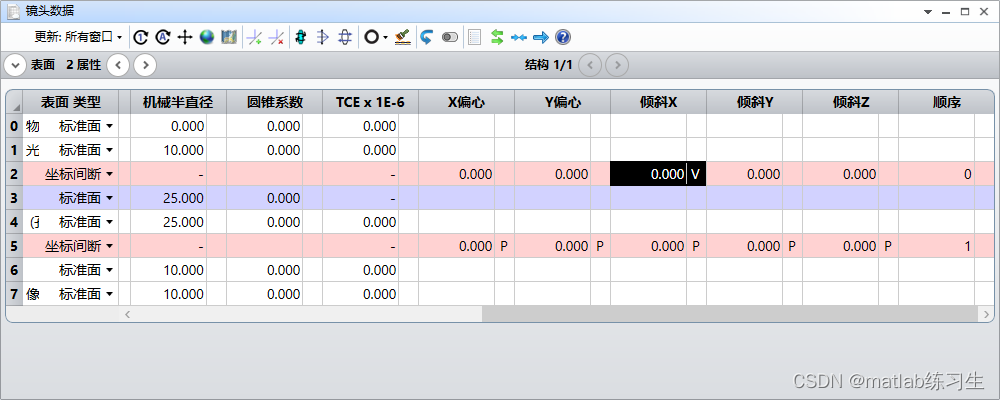

此时设置的旋转角度为0，我们将这个设置为变量：

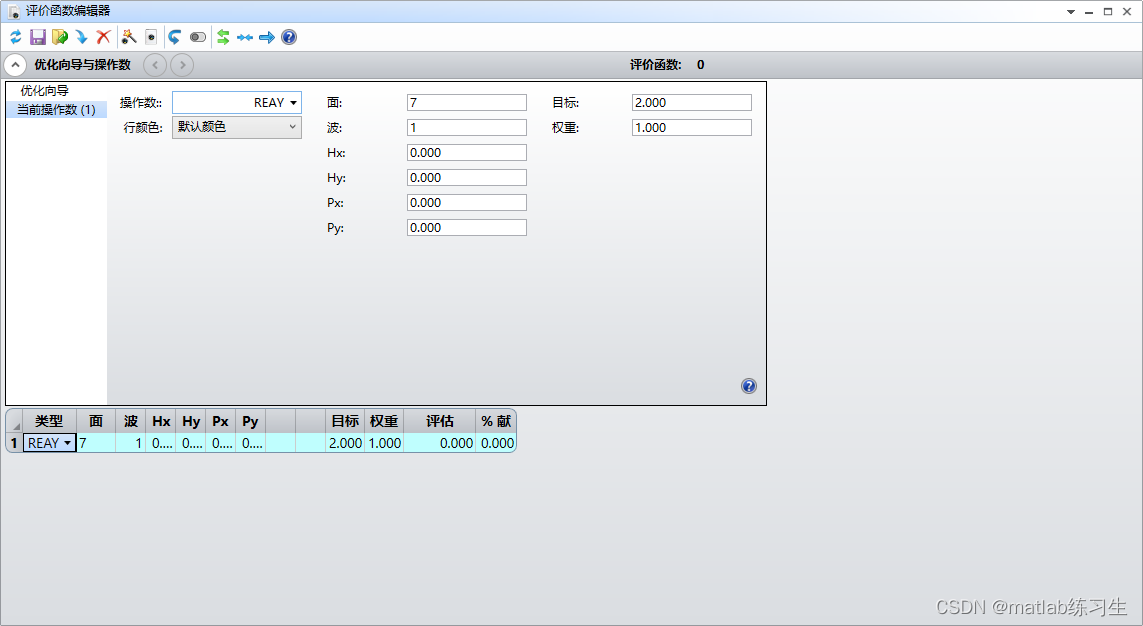

在评价函数编辑器中选择REAY，控制光线高度

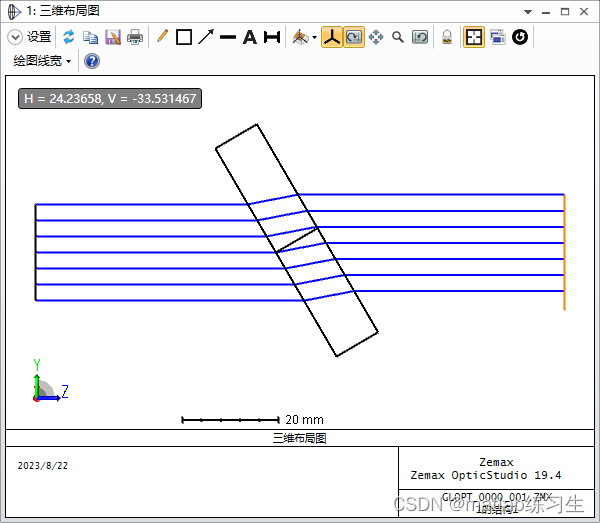

执行优化，效果：
