博客介绍了光学系统基础设置及效果，通过光线光扇图发现存在球差，可定量计算赛德尔像差系数。还提及球差矫正方法，如凹凸透镜补偿法、非球面校正法，举例非球面法并指出实际生产时成本较高，最后执行优化。

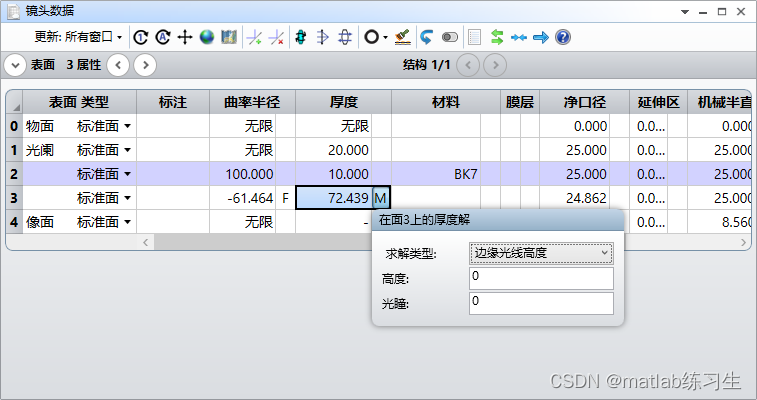

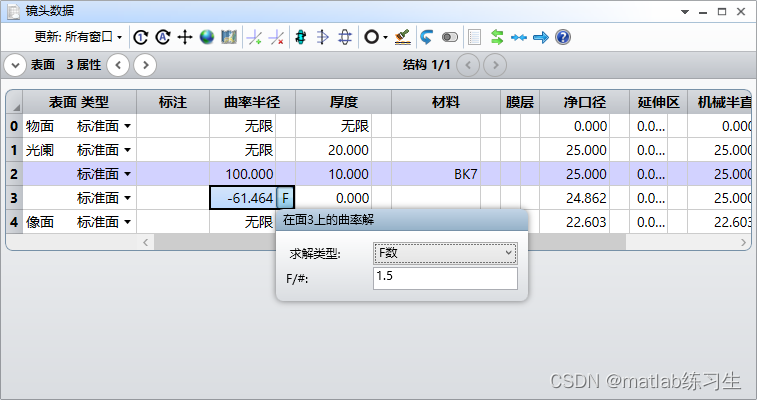

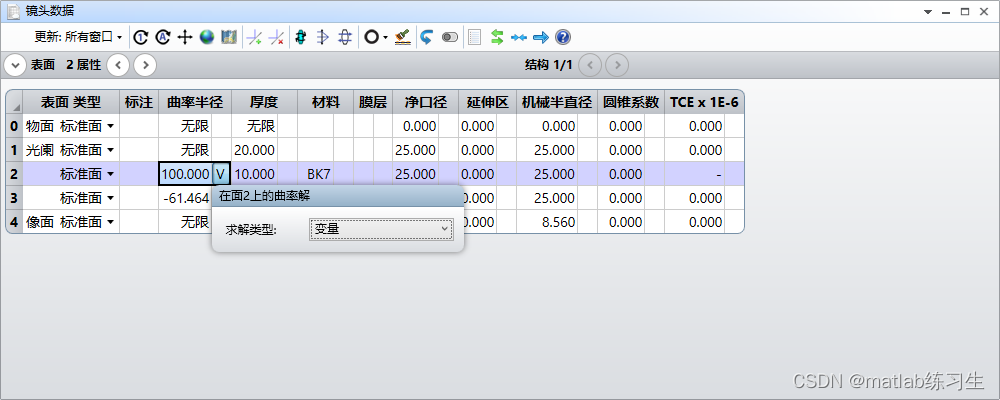

基础设置：

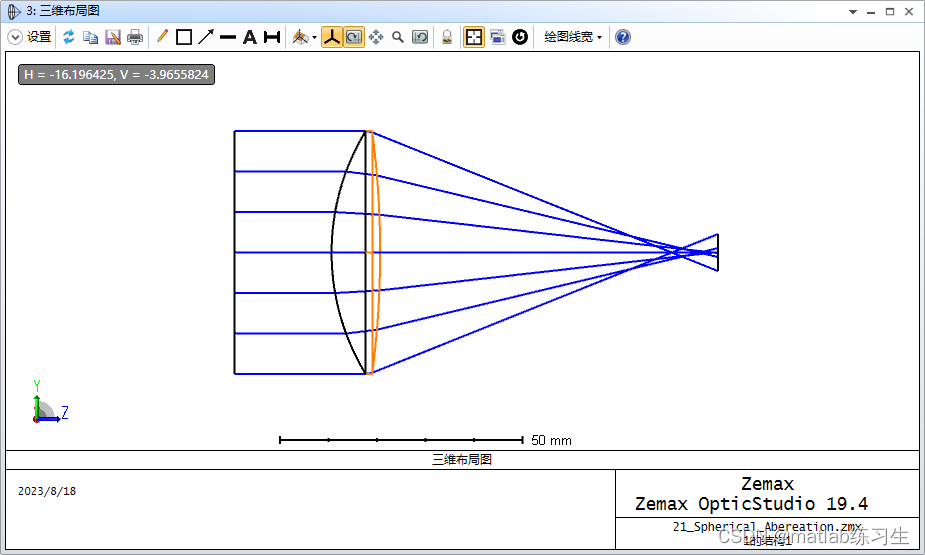

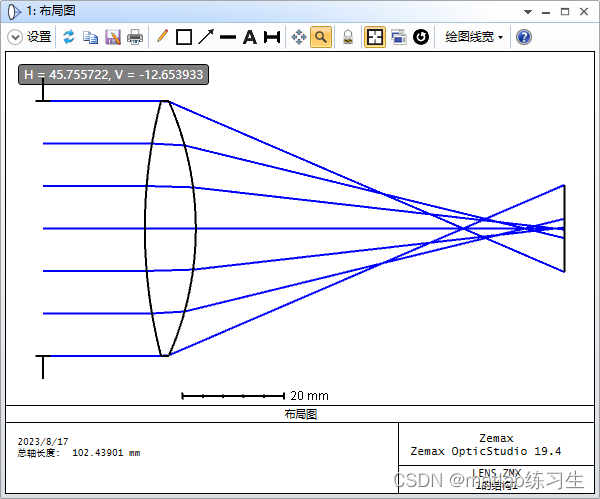

效果：

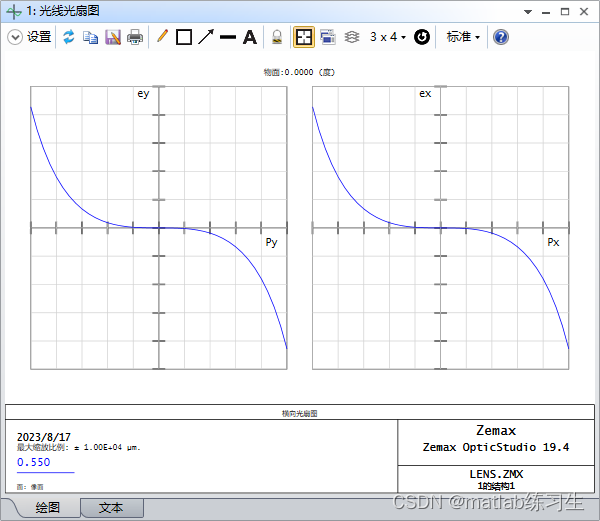

光线光扇图：
可见存在球差（具体分析看我的另一篇文章，专门介绍光线光扇图）

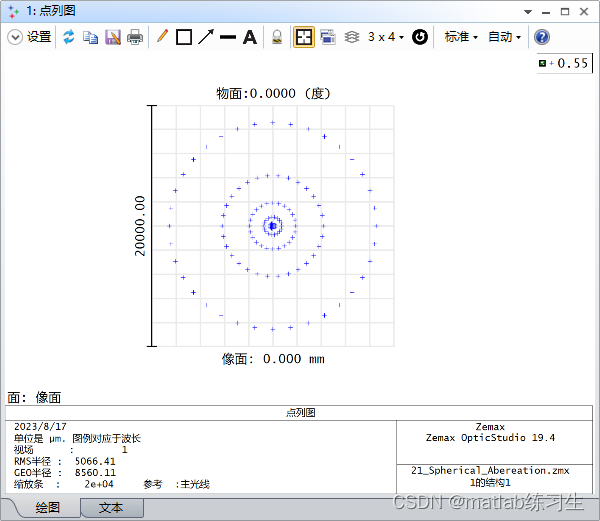

弥散的像：

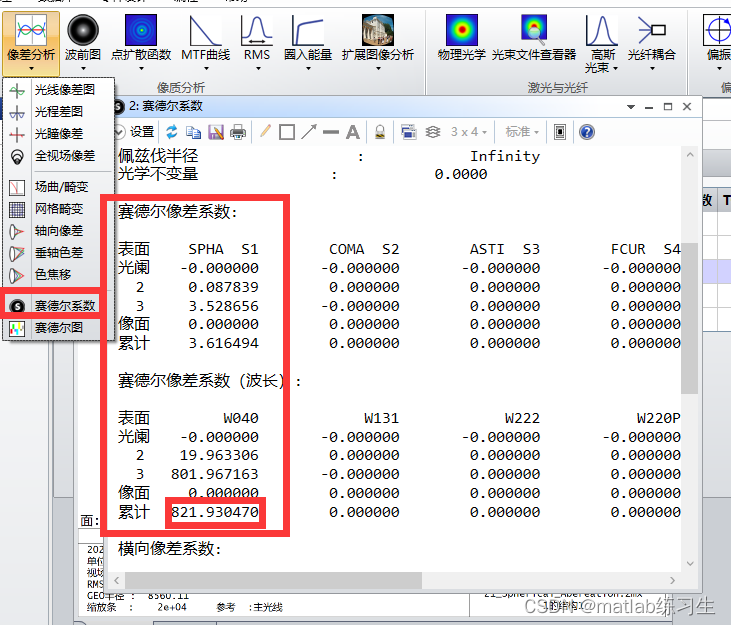

定量计算赛德尔像差系数：
矫正：
凹凸透镜补偿法、非球面校正球差
（凸透镜提供正的球差，凹透镜提供负的球差）
这里举例非球面法，注意实际生产时成本较高

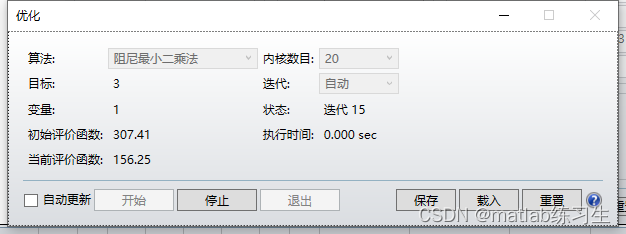

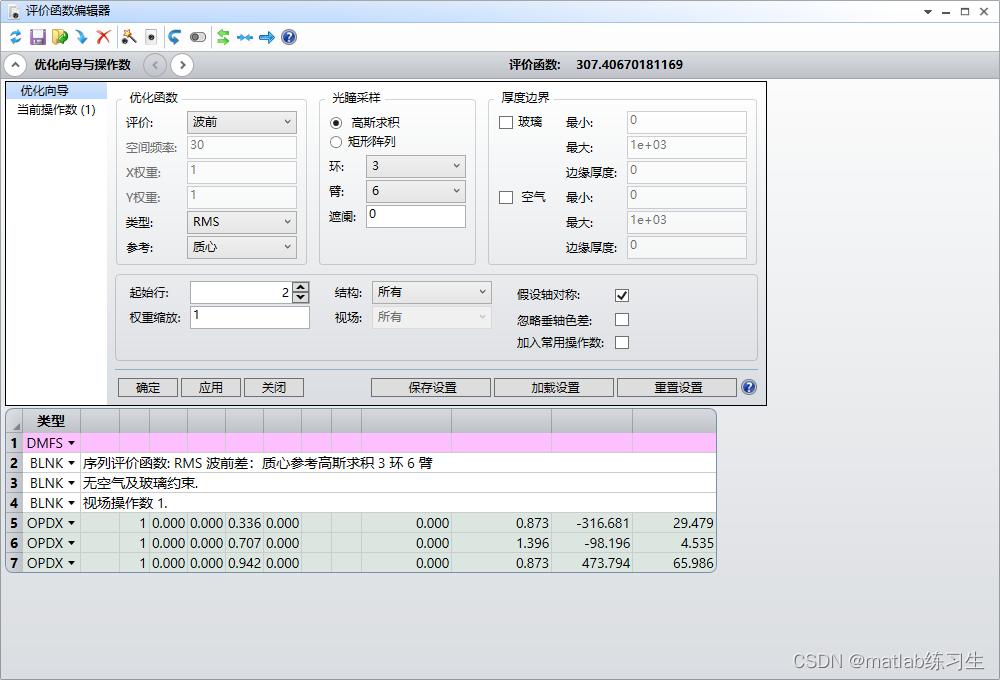

执行优化：
效果：
