Wi-Fi Mesh (2) mesh BSS

蓝牙，wi-fi等协议的学习。感兴趣的同学关注个人公众号一起交流学习。

5.2.14.1总述

IEEE 802.11 mesh提供MAC增强，以支持无线局域网网状网（mesh)拓扑。mesh功能可用于属于mesh BSS (MBSS)中的mesh STA。对于mesh STA来说，没有成为MBSS的成员时，只有mesh发现服务可用。区分开mesh STA和非mesh STA的功能的合集统称为“mesh功能”。实现mesh功能的具体机制可能各不相同。

5.2.14.2 网格BSS概述

mesh BSS是一个由自治STA组成的IEEE 802.11局域网。在mesh BSS内，所有STA建立点对点无线链路，相互传递消息。此外，利用多跳能力，消息可以在没有直接通信的STA之间传递。从数据传输的角度来看，即使mesh STA不在彼此的范围内，但mesh BSS内的所有STA似乎都在MAC层直接连接。多跳能力增强了STA的通讯范围，有利于无线局域网的部署。mesh BSS中的STA可能是流量的源节点、目的节点或中继; 一些mesh STA可能只是为其他STA中继。如5.2.14.4所述，mesh BSS可能有到外部的接口可作为基础服务单元BSS的骨干。在网格BSS中，STA利用mesh协调功能(MCF)访问信道。MCF是基于5.2.6中指定的核心QoS功能，mesh BSS被归类为QoS BSS的一种类型。MCF在9.9a中进行了描述。

5.2.14.3 Mesh STA

属于mesh BSS的STA称为“mesh STA”(mesh station)。Mesh STA是支持网格服务的QoS STA。例如，参与网格基本服务集(MBSS)的形成和运行。
mesh STA实现了QoS功能的一个子集:
—QoS帧格式的使用
—EDCA(作为MCF的一部分)
—阻塞确认(可选)
—不确认(可选)
mesh BSS不包含full hybrid coordinator(HC)和BSS QoS功能。MBSS不包含以下内容:
—HCCA
—Traffic specifications(TSPECs)
—TS (Traffic stream)管理
—允许控制
— Automatic power save delivery (APSD)
— Direct-link setup (DLS)
— Tunneled direct-link setup (TDLS)

5.2.14.4 IEEE 802.11组件和mesh BSS

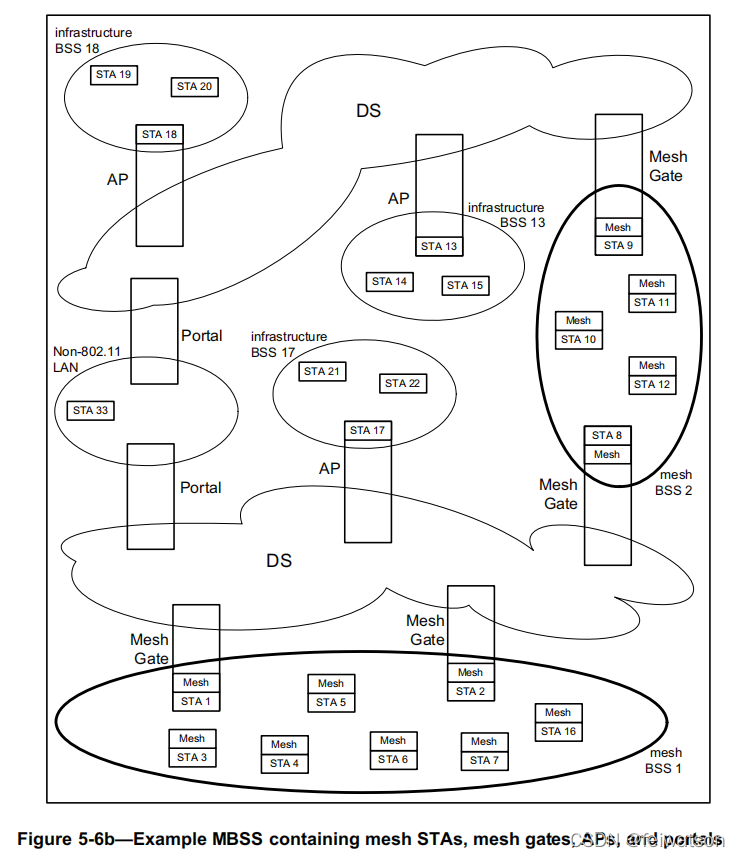

示例网格和bss如图5-6b所示。只有mesh sta参与网格功能，如mesh BSS的形成，路径选择和转发。因此,一个mesh STA不是IBSS或BSS的成员。因此，mesh sta不和non-mesh STA通信。
然而，MBSS也可以访问分配系统(DS)，而不是独立存在。MBSS通过DS与其他BSS互连。然后，mesh STA 可以与non-mesh STA进行通信。为此，引入了一个逻辑体系结构组件，来实现MBSS与DS的集成, 即mesh Gate。数据通过一个或多个mesh gate在MBSS和DS之间移动。因此,mesh “Gate” 是来自MBSS的msdu进入IEEE 802.11 DS的逻辑点。一旦一个MBSS通过mesh gate 接入IEEE 802.11 DS，MBSS可以和其他连接到相同的DS的BSS相连。图5-6b中显示的mesh Gate将不同mbss接入DS.
当MBSS通过其mesh Gate访问IEEE 802.11 DS时，MBSS可以与一个non-IEEE - 802.11局域网集成。为了集成non-IEEE - 802.11局域网, IEEE 802.11DS需要包含一个门户。见5.2.5。因此，mesh gate和门户是不同的实体。门户集成IEEE 802.11架构与一个非IEEE-802.11局域网(例如，一个传统的有线局域网)，而mesh Gate集成了MBSS和IEEE 802.11 DS。

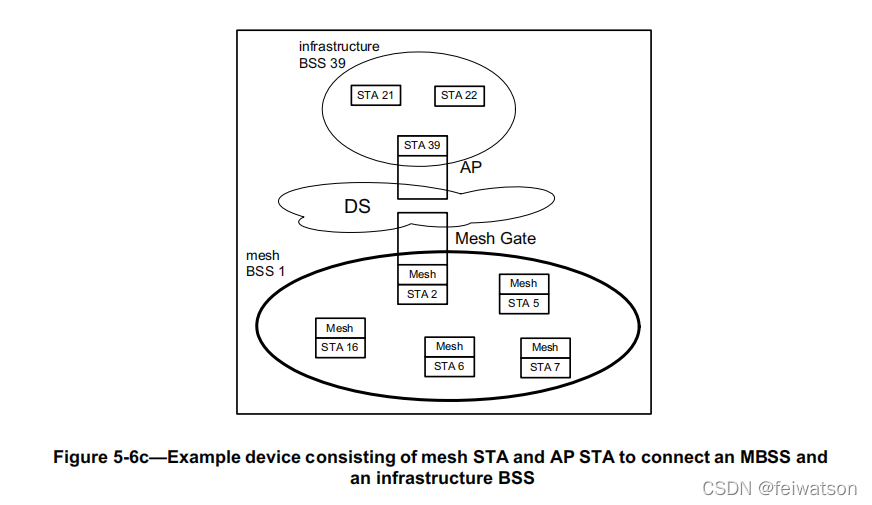

一个设备可以提供AP、门户和mesh Gate功能的任意组合，请参阅11 c.10.5。如图5-6c所示，是AP和mesh Gate功能相结合的示例设备。
这种配置实体的实现超出了本标准的范围。mesh Gate和AP搭配的配置允许将mesh BSS用作分布系统。在这种情况下，两个不同的实体(mesh STA和AP)存在于同一个设备。对于接入AP的non-mesh STA， Mesh BSS被隐藏。mesh STA的搭配配置是在11C.10.5中概述，其中指出，为每个搭配STA使用不同的MAC地址，避免模棱两可。

5.2.14.5 mesh功能介绍

Mesh BSS由一组称为mesh服务的服务组成和操作。网格服务由以下主要mesh 设施组成:
— mesh发现
— mesh对等管理
— mesh 安全
— mesh信标和同步
— MCF
— mesh电源管理
— Mesh通道切换
— 三地址、四地址和扩展地址帧格式
— mesh路径选择和转发
— 外部网络对接
— 网内拥塞控制
— mesh BSS中的应急服务支持

5.2.14.5.1mesh发现

mesh STA执行主动扫描或被动扫描以发现运行的mesh BSS。每一个mesh STA周期性地发送信标帧，并发送探测响应帧，以响应接收的请求帧。从而使相邻的mesh sta能够适当地进行mesh discovery。Mesh BSS的识别是由包含在信标和探测响应帧中的mesh ID给出的。mesh发现工具的细节在11C.2中描述。
