svg通过虚线画形状

本文介绍了如何使用SVG中的stroke-dasharray属性来创建虚线图形。通过设置不同的数值,例如'10 10'或'2 2',可以控制虚线的宽度和间隔,实现自定义的虚线样式。示例代码展示了如何为矩形和圆形应用虚线边框。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

    svg可以做很多事情,如今和canvas在web开发中使用越来越多。默认svg画图,如果是空白填充,最后展示的形状线条是实线。

    今天介绍一个属性,可以上画出的图形显示虚线。这个属性就是stroke-dasharray,一般给两个值,如下所示:

<!doctype html>
<html>
   <head>
       <meta charset=“utf-8”/>
       <title>svg demo</title>
   </head>
   <body>
       <h2>svg stroke with dashed line</h2>
      <svg width="1000" height="500">
          <rect  x=20 y=20 width=100 height=100 stroke="gray" fill="white" stroke-width="2" stroke-dasharray="10 10"></rect>
          <circle cx=70 cy=200 r=50 stroke="gray" fill="white" stroke-width="2" stroke-dasharray="2 2"></circle>
      </svg>
  </body>
 </html>

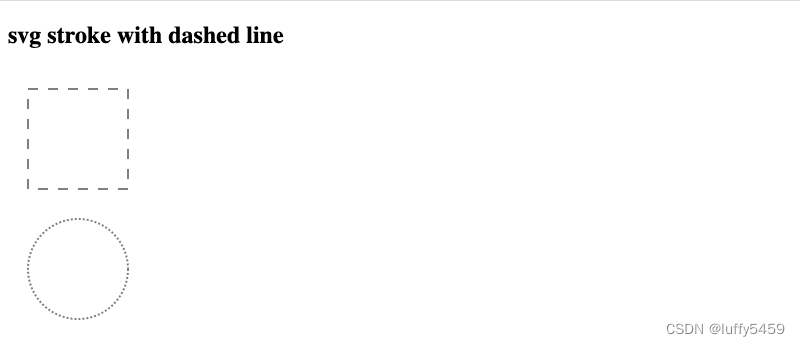

    最终的效果:



    stroke-dasharray="2 2"表示的意思是,虚线宽2,间隔是2,默认像素单位。
