在S32DS中使用J-Link调试S32K144开发板

第一次使用S32K, 记录一下一些开发过程。目标板是官方的S32K144开发板,当然其它的NXP芯片也是类似的。

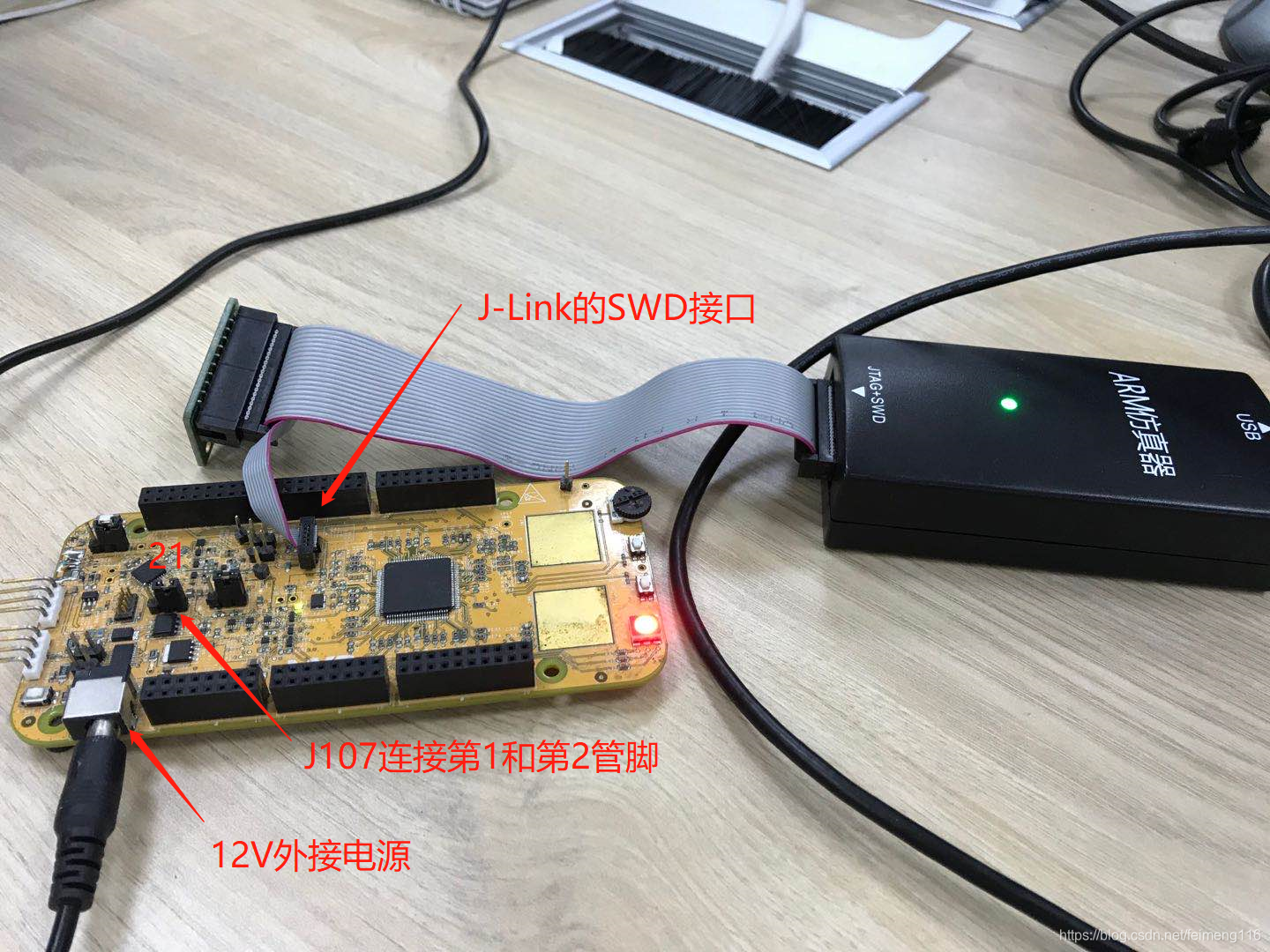

连接硬件

在这里插入图片描述

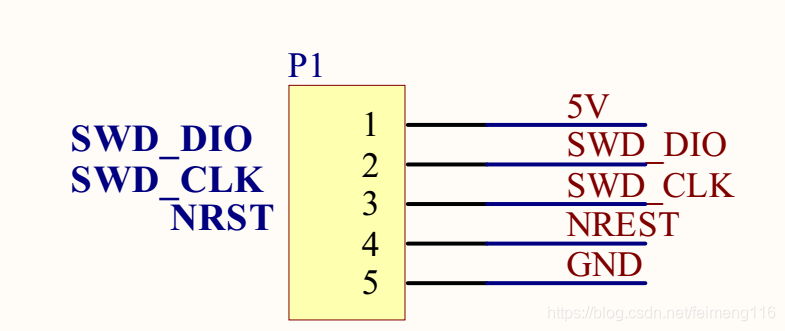

  • 有同学也问到 SWD 的硬件接口是怎么样的,这里也顺便贴一下图, 或是直接参看官方开发板的原理图:
    在这里插入图片描述

说明: SWD 接口一般要5个管脚: VDD, SWD_DIO, SWD_CLK, RESET, GND

新建工程

以自带例程“S32K144_Project_ADC”为例
在这里插入图片描述

选择 Debug Configurations

在这里插入图片描述

<
