怎样方便的在别人的PCB上修改，在你没有封装的情况下

最新推荐文章于 2024-11-26 18:59:50 发布
原创 最新推荐文章于 2024-11-26 18:59:50 发布 · 2k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb

本文介绍了如何生成和管理PCB封装库，包括在原理图中自动生成封装、如何复制已有封装到当前工程，以及提高工作效率的小技巧。通过这些方法，可以确保原理图中的每个元件都有对应的PCB封装。

（1）生成PCB的封装库，其生成就可以，这样在同一个工程下，原理图自动拥有这个封装

（2）要是修改了原理图，这个原理图你自己库也没有其封装，所以需要添加一个你自己库也没有的封装，此时方便的做法是打开一个有这个封装的PCB,生成PCB封装库，

     把你没有的封装复制到你要绘制的PCB生成的封装库里，这样没有封装的原理图也有了封装。

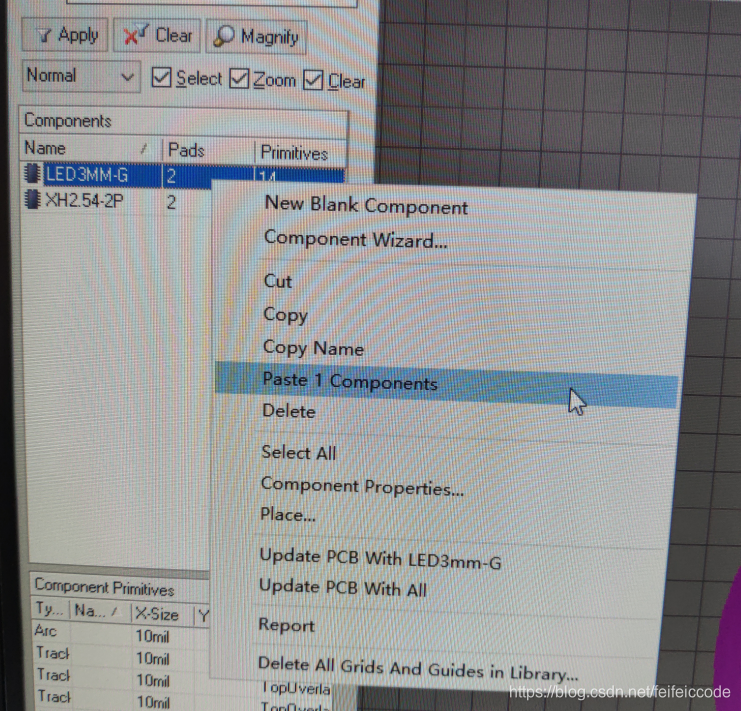

（3）有个小技巧，就是复制封装可以直接粘贴器件封装，不需要新建一个空封装
