资源文件比较重要的如下， sdk 文档 ( 中文指南 ) 上有相关的详细介绍：

目录 Directory	资源类型 Resource Types
res/anim/	Define pre-determined animations. Tween animations are saved in res/anim/ and accessed from the R.anim class. Frame animations are saved in res/drawable/ and accessed from the R.drawable class. 定义的是预置的动画对象。一般是逐帧动画 (Frame animations) 或补间动画（ Tween animations ）。而实际使用上，都是一些淡入淡出、缩放和移动等的补间动画居多。
res/color	Define a color resources that changes based on the View state. Saved in res/color/ and accessed from the R.color class 定义一些 android view 状态变化时，使用的颜色值。这通常是绑定到一个界面元素上的，比如一个 button 被按下，弹起或 disable 时的颜色。
res/drawable/ res/drawable-hdpi res/drawable-land-hdpi res/drawable/mdpi res/drawable/ldpi res/drawable/port …	Define various graphics with bitmaps or XML. Saved in res/drawable/ and accessed from the R.drawable class. 定义要被用到的位图资源文件。这些位图资源可以是 bitmap ，也可以是用 xml 描述的 bitmap 。注意：文件后缀为 9.png 是一种特殊的位图，一般是通过 draw9patch 生成的，是一种可自动伸缩的位图资源。 Drawable 的其他目录形势， land 是横屏的， port 是竖屏的； hdpi 是高分辨率的， ldpi 是低分辨率的， hdpi 是高分辨率的。这里可以放置为特定情况下的界面优化资源。
res/layout/	Define the layout for your application UI. Saved in res/layout/ and accessed from the R.layout class. 定义的 UI layout ，被 aapt parser 后，可由 android 直接 render 成 view 界面。这里也有横竖屏和 dpi 之分。
res/values/	可以被编译成很多种类型的资源的 XML 文件。注意 : 不像其他的 res/ 文件夹，它可以保存任意数量的文件，这些文件保存了要创建资源的描述，而不是资源本身。 XML 元素类型控制这些资源应该放在 R 类的什么地方。尽管这个文件夹里的文件可以任意命名，不过下面使一些比较典型的文件（文件命名的惯例是将元素类型包含在该名称之中）： array.xml 定义数组 colors.xml 定义 color drawable 和颜色的字符串值 (color string values) 。使用 Resource.getDrawable() 和 Resources.getColor() 分别获得这些资源。 dimens.xml 定义尺寸值 (dimension value) 。使用 Resources.getDimension() 获得这些资源。 strings.xml 定义字符串 (string) 值。使用 Resources.getString() 或者 Resources.getText() 获取这些资源。 getText() 会保留在 UI 字符串上应用的丰富的文本样式。 styles.xml 定义样式 (style) 对象。多国语言，由 values-xxx 的后缀组成。比如简体中文 :res/values-zh-rCN
res/xml/	任意的 XML 文件，在运行时可以通过调用 Resources.getXML() 读取。
res/raw/	直接复制到设备中的任意文件。它们无需编译，添加到你的应用程序编译产生的压缩文件中。要使用这些资源，可以调用 Resources.openRawResource() ，参数是资源的 ID ，即 R.raw.somefilename 。

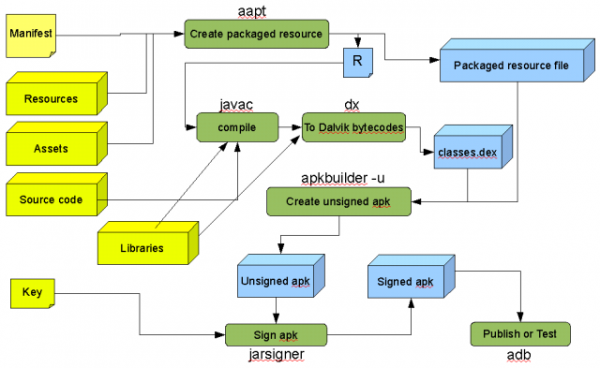

Android 应用程序的生成过程，输入就是 eclipse 或源码中的工程及其下面的源文件；输出就是处理后的 apk 文件。整个过程可以如下图所示：

Android执行文件apk的组成结构

第一步：资源打包的工作，就是 aapt 这个工具完成的。
1. 在最后打包的 apk 中，所有的 xml 文件已经不是原来的文本文件了，是被 aapt parser 后，直接保存下来的 xml 数据结构，这样做的好处：到手机中无需再次 parser xml 文件，直接读到定义好的数据结构中就可以了。
2. drawable 中的 png 图片也被 aapt 给优化过了。
3. 所有的资源文件都被自动生成一个索引，并生成到 R.java 中。为什么这么做？我想一个是效率，另一个好处就是最大限度的在编译过程中由编译器给你找错 ( 通过 string 来索引很难做到 ) 。
