23. sharding-jdbc源码之orchestration简介&使用

阿飞Javaer，转载请注明原创出处，谢谢！

sharding-jdbc2.x核心功能之一就是orchestration，即编排治理，什么意思呢？官方文档介绍–2.0.0.M1版本开始，sharding-jdbc提供了数据库治理功能，主要包括：
- 配置集中化与动态化。可支持数据源、表与分片及读写分离策略的动态切换；
- 数据治理。提供熔断数据库访问程序对数据库的访问和禁用从库的访问的能力；
- 支持Zookeeper和etcd的注册中心；

摘自sharding-jdbc编排治理，官方文档也有比较详细的使用文档；

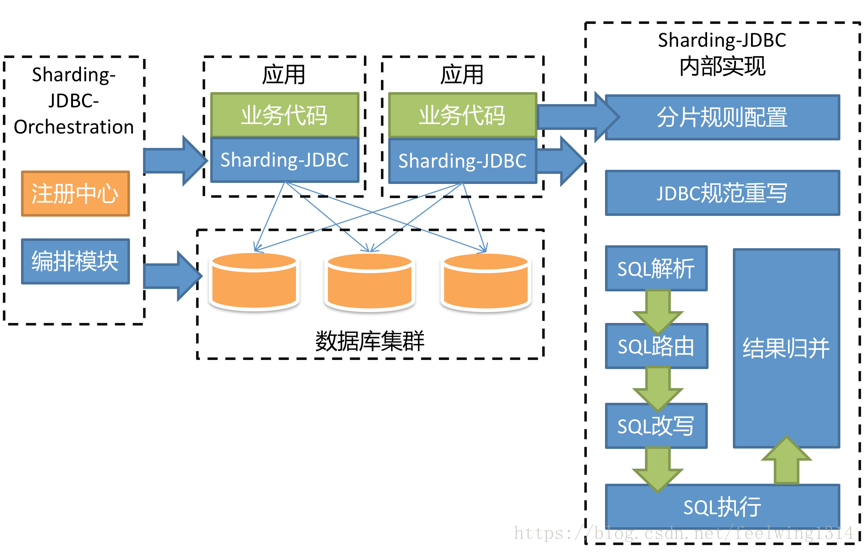

1.架构图

由sharding-jdbc2.x新的架构图可知，sharding-jdbc2.x与sharding-jdbc1.x版本最大的变化就是最左边的sharding-jdbc-orchestration。即为了动态修改配置引入的注册中心和编排模块。而sharding-jdbc内部实现架构几乎没有任何改变。

2. 注册中心数据结构

注册中心在定义的命名空间下，创建数据库访问对象运行节点，用于区分不同数据库访问实例。命名空间中包含2个数据子节点，分别是config和state。

config节点

config节点信息如下：

config
    ├──datasource                                数据源（可能多个，数据结构为json数组）配置
    ├──sharding                                  分库分表（包括分库分表+读写分离）配置根节点
    ├      ├──rule                               分库分表（包括分库分表+读写分离）规则
    ├      ├──configmap                          分库分表ConfigMap配置，以K/V形式存储，如：{
  "k1":"v1"}
    ├      ├──props                              Properties配置
    ├──masterslave                               读写分离独立使用配置
    ├      ├──rule                               读写分离规则
    ├      ├──configmap                          读写分离ConfigMap配置，以K/V形式存储，如：{
  "k1":"v1"}

首先大概了解持久化在注册中心的数据结构图，更容易理解后面的源码分析。各节点详细信息可参考官方文档；

state节点

state节点包括instances和datasource节点。
instances节点信息如下：

instances
    ├──your_instance_ip_a@-@your_instance_pid_x
    ├──your_instance_ip_b@-@your_instance_pid_y
    ├──....

3.总结

如果熟悉dubbo的注册发现机制，就很容易理解sharding-jdbc的编排治理。服务治理原理都是大同小异：将配置信息持久化并注册监听，如果配置信息改变，通过监听机制可动态改变适应新配置。从而达到不需要重启服务的目的；sharding-jdbc的编排治理核心步骤如下所示：
1. sharding-jdbc启动时，将相关配置信息以JSON格式存储，包括数据源，分库分表，读写分离、ConfigMap及Properties配置等信息持久化到zookeeper（或者etcd）节点上；
2. 注册zookeeper（或者etcd）的监听。
3. 当节点信息发生变化，sharding-jdbc将刷新配置信息；

下一篇文章基于源码分析这三步骤sharding-jdbc的编排治理是如何实现的；

4.问题

遗憾的是，sharding-jdbc2.x没有提供可视化操作途径。以zookeeper配置中心为例，用户需要自己登陆zkClient，并通过set命令修改某节点对应的值；例如在zkClient中执行如下命令开启输出sql日志：

set /orchestration-yaml-test/demo_ds_ms/config/sharding/props {
  "sql.show":false}

附:zookeeper监听机制

ZooKeeper supports the concept of watches. Clients can set a watch on a znodes. A watch will be triggered and removed when the znode changes. When a watch is triggered the client receives a packet saying that the znode has changed.

摘自
