本文介绍了在UE4.20中如何创建小地图并在UMG用户界面上显示3D模型。首先，通过创建RenderTexture和SceneCaptureComponent2D组件来捕捉场景，并设置材质和投影类型。接着，创建Widget并添加Image组件以显示小地图。然后，调整SceneCaptureComponent2D的PrimitiveRenderMode，将角色添加到白名单，实现UI上3D模型的显示。最后，通过优化OrthoWidth和材质来改进效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

UE4.20
利用第三人称项目，创建一个小地图，在UMG上显示Mesh

一.创建小地图

1.打开第三人称项目，创建一个RenderTexture，属性设置如下

RenderTexture属性设置

2.用刚创建的Render Texture创建一个材质，属性设置如下

材质属性设置

3.在Character的相机组件上添加一个组件SceneCaptureComponent2D，将刚创建的Texture导入，如下

SceneCaptureComponent2D组件设置

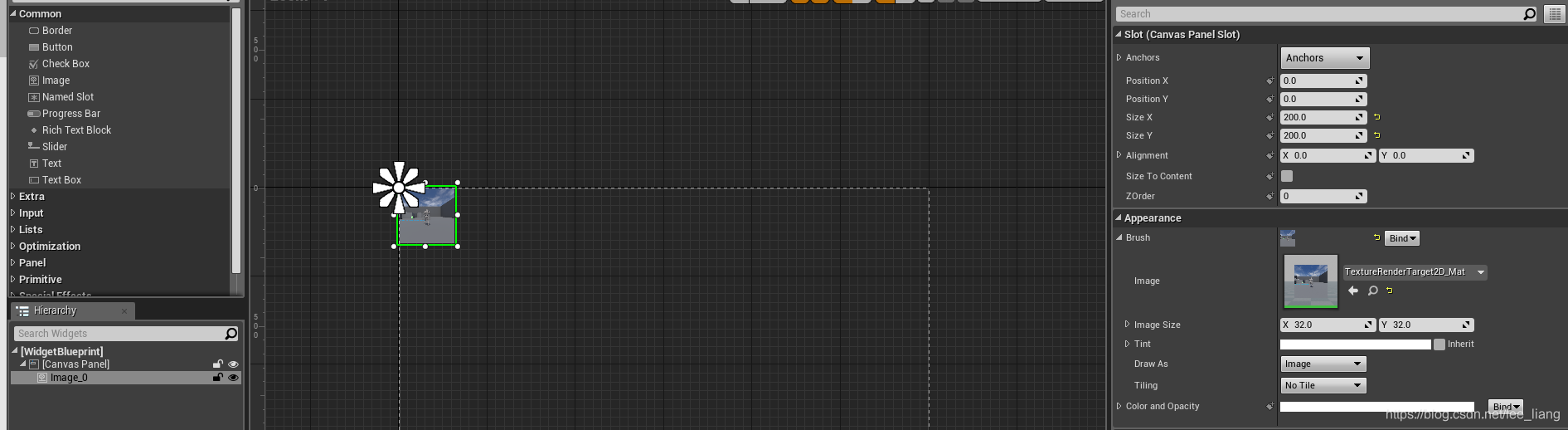

4.创建一个Widget，添加一个image，这个widget就是用来显示小地图的，将刚创建的Material导入，设置如下
