TL138-EthEVM固化Linux系统到SPI FLASH

Revision History
Draft Date Revision No. Description
2018/08/22 V1.1 1.删除烧写uImage内核镜像到SPI Flash。
2016/08/05 V1.0 1.初始版本。

目 录
1 基于文件系统烧写Linux系统到SPI FLASH 3
1.1 烧写u-boot.ais 3
1.2 设置U-Boot环境变量加载内核和文件系统 4
更多帮助 7

1基于文件系统烧写Linux系统到SPI FLASH

表 1
开发板型号 是否支持本实验
TL138/1808-EVM 支持
TL138/1808-EasyEVM 不支持
TL138/1808-EthEVM 不支持
TL138/1808F-EasyEVM 不支持
TL138/1808F-EVM 不支持

以下操作是在开发板文件系统中进行。
1.1烧写u-boot.ais

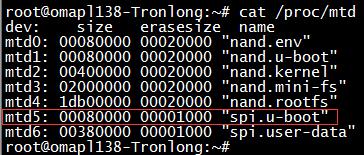

将拨码开关拨到00111，这是SD卡启动方式，然后给开发板上电。执行以下命令可以查看到mtd的节点号。
Target# cat /proc/mtd

执行以下命令擦除SPI FLASH分区。
Target# flash_erase /dev/mtd5 0 0

在u-boot.ais所在目录下执行以下命令，将u-boot.ais烧写到SPI FLASH。
Target# dd if=u-boot.ais of=/dev/mtdblock5

1.2设置U-Boot环境变量加载内核和文件系统
由于SPI FLASH容量比较小，所以内核和文件系统一般不烧写在SPI FLASH，需通过U-Boot参数从其他存储介质中加载文件系统。

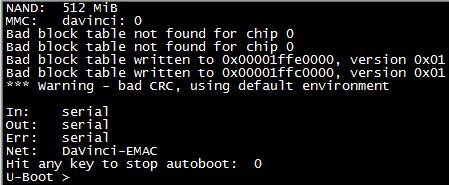

将开发板的拨码开关编号1～5对应拨到00110，这个档位是SPI1启动模式，将开发板上电后，按下任何按键可以进入U-Boot命令行。

方法一：内核和文件系统从NAND FLASH中加载
在U-Boot命令行中执行如下命令，清除环境变量，使用默认启动参数，启动顺序依次为：SD卡启动脚本、SD卡、NAND FLASH、SPI FLASH。
U-Boot > env default -f
U-Boot > saveenv

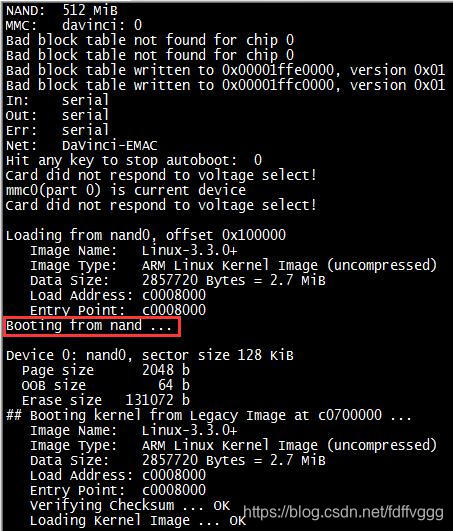

不插入SD卡，将开发板的拨码开关编号1～5对应拨到00110，这个档位是SPI1启动模式，将开发板上电，内核和文件系统将会从NAND FLASH中加载，启动界面如图所示。
