示波器FFT进行频谱分析真的靠谱吗？

示波器被评为最常用的电子调试工具，因其强大的功能和通用性被广泛的应用。但随着电子技术的发展工程师测试的复杂程度大大提升，会面临更快信号，更复杂的混合信号调试甚至很多信号的频谱分析工作，很多工程师们认为示波器FFT进行频谱分析不靠谱，有很多的缺点：

• 示波器FFT分析是通过调整水平时基来改变RBW，波西观测和频谱分析两者不可兼得。

• 进行很小RBW的测试场景，需要增大水平时基，严重影响了示波器处理速度。

• 操作方法不友好，无法直接设定频谱分析的条件。

• 只显示满屏信号的分析结果，无法在时域频域同时获得最优的信号呈现

• 动态范围有限

• ……

问

这些问题都越发让工程师头疼，

难道真的要新买专业频谱分析仪才能解决这些问题吗？

泰克的4系列MSO示波器的Spectrum View功能可以完美解决这些问题！

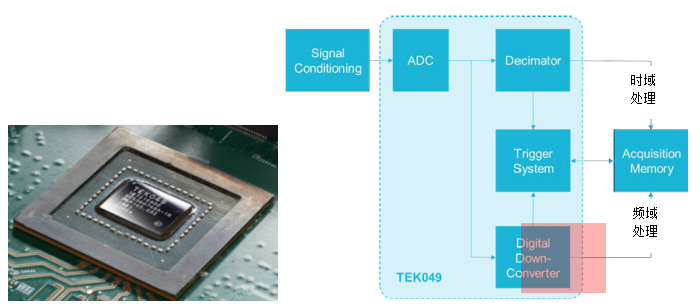

图1 TEK049信号采集和分析架构示意图

基于TEK049创新平台的Spectrum View频谱分析功能，采用了数字下变频技术，得到数字IQ信号后再进行FFT，从而保证了频谱测试的灵活性和快捷性。图1给出了信号采集和处理架构示意图，模拟信号经过ADC转换为数字信号后，时域和频域是并行处理的，使得时域和频域捕获时间可以独立设置。

数字下变频广泛应用于无线通信系统中，下变频的过程如图2所示，包括数字IQ解调、低通滤波和样点抽取 (或称为重采样) 等功能部分。数字IQ解调器的本振频率与Spectrum
