福禄克FLUKE 告诉您什么是轴电压？什么是轴电流？

01概念——什么是轴电压？什么是轴电流？



轴电压——轴两端之间或转轴与轴承之间的电位差

轴电流——轴电压由轴颈、油膜、轴承、基座及基础底座构成回路，当油膜绝缘被破坏时，就在回路内产生电流



轴电压/轴电流事件可以简单理解为电火花加工，轴承内外滚道由于较大的放电电流，瞬间短路。





02 轴电压/轴电流产生的原因

• 磁不平衡产生轴电压

• 变频电源供电产生轴电压——零序电压分量（共模电压）

• 静电感应产生轴电压

• 外部电源的介入产生轴电压

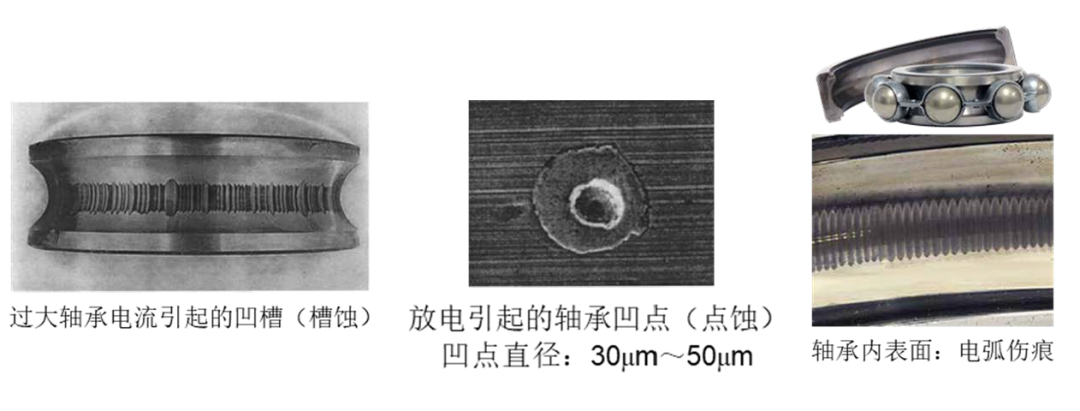

03 轴电压引发的危害——轴承损伤

由于滚珠与滚道内表面为点接触，放电电流密度很大

电流的瞬间高温可能灼伤轴承，导致轴承座圈出现电腐蚀和槽沟







04 福禄克仪器如何测试轴电压？——变频驱动分析仪MDA-550





05 预防轴电压事件的解决方案

轴电压一般无法避免，其对轴承的损坏必须具备两个条件——轴电压存在；轴电流通路。

一般现场在测试之后，可以考虑采取以下措施方法：

• 变频器——电机之间的动力线采用隔离电缆，讲共模电流导入地网

• 轴端安装碳刷，降低轴电位

• 良好的接地系统

• 非轴伸端的轴承座加绝缘隔板，切断轴电流

• 采用绝缘轴承





06 结语

轴电压的预防不仅仅在于测试以及采取措施，更重要的是，以预测性维护的角度，定期验证措施采取的有效性，实现真正意义上的保障轴承、保障电机、保障安全。
