福禄克FLUKE DTX-1800和DSX2-8000系列电缆认证分析仪如何导出测试报告？

绝大多数业内人士，都采用福禄克公司的DTX-1800和DSX2-8000系列电缆认证分析仪对综合布线或线缆进行验收。毕竟福禄克在这个领域的权威性和技术先进性，是无庸置疑的。而且导出的报告，尤其是原始报告，是不可更改的，行业内的客户都比较认可。对于新手，如何导出测试报告，可能也会碰到一些困难。下面为大家详细介绍DTX和DSX系列铜缆认证分析仪导出测试报告的操作步骤。



准备工作：

一、硬件：DTX/DSX系列铜缆认证分析仪，一台； USB数据线（大口转安卓Micro USB），一根（最好是用随机附带的原装USB线）；

二、软件：安装Linkware软件（Linkware 软件下载，建议安装在Win10系统里）。



操作过程：

一、打开Linkware软件后，会出现如下图窗口（如果是英文界面，可以在【Option】->【Language】菜单里选择合适的语言，这里我们所使用的是简体中文）。

二、 仪表开机，用USB数据线将仪表和电脑连接起来，选择文件

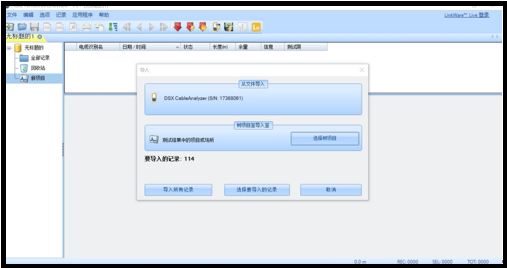

三、 点击【文件】选择【从文件导入】，选择【DTX/DSX CableAnalyzer 】，如果仪表和电脑正常连接了，会出现以下界面（如果没有找到仪表，确认仪表已经开机。重新插拔USB线，换线，或者重启电脑，或者重新安装软件，安装Linkware时最好把杀毒软件等关闭，过程中会提示安装驱动，一定要选择是）

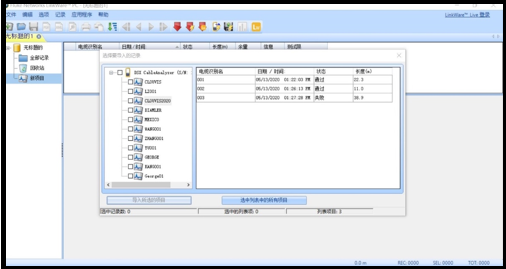

四、 根据工作中的实际情况和需要选择我们要导入的记录，如下图：选择项目名称和项目列表里面我们要导出的数据内容。

五、 选择好后，点击【导入所选的项目】或【选中列表中的所有项目】，所选择的测试数据就会出现在LinkWare软件中。



六、我们可以将测试结果另存为*.flw原始文件，也可以将测试结果输出为*.pdf报告。

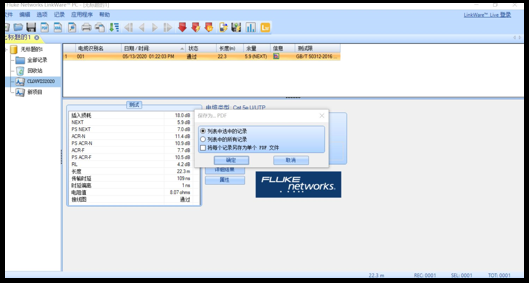

七、如果要输出PDF报告，直接点击工具栏中PDF按键，会出现如下提示框。选择好后，点击确定，我们输入文件名称，保存即可。

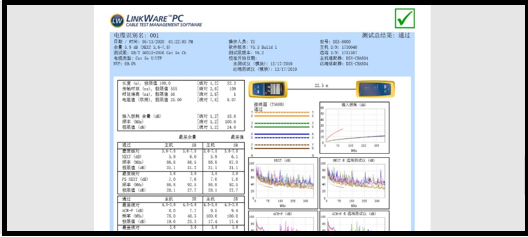

八、生成的PDF报告示例如下：

这样，我们就把测试结果导出来了。有一点非常重要，不论甲方要求提供哪种报告，建议都要保存*.flw的原始数据文件。
