防火墙带宽管理

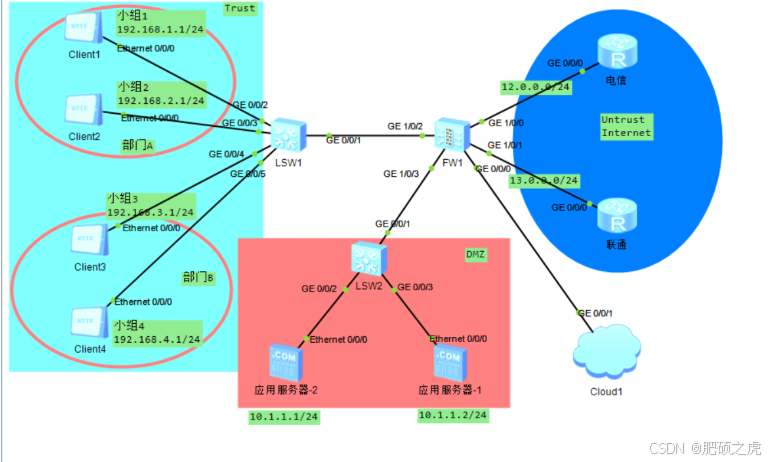

一.实验拓扑

二.实验需求

配置流程：

1、带宽通道：整体带宽、每个用户带宽、连接数、优先级信息

2、带宽策略

3、策略+通道，引用

4、配置接口出入带宽

需求一

企业组织架构中存在部门A，部门A中存在销售组1和研发组2

销售部门—>业务Email、ERP服务

可以对部门A中的销售组进行带宽资源细分，保证销售员工的业务服务流量正常转发：

1、部门A的下行最大带宽不超过60M

2、部门A中的销售组下行最大带宽不超过30M

3、部门A中的销售组的Email、ERP业务下行最小带宽不低于20M 分析：需求之间存在父子关系 A部门带宽通道—最大60M 部门A销售组带宽通道最大30M 部门A销售组Email业务带宽通道—最小20M

需求二

给部门A和部门B划分可使用的带宽资源。要避免P2P业务占据较多的带宽，还需要限制部门A和部门B使用 P2P业务的带宽总和。

1、部门A下行最大带宽60M

2、部门B下行最大带宽40M

3、部门A和部门B的P2P业务下行最大带宽不超过80M

4、P2P流量需要计算到各自部门的总流量中

需求三

在不影响正常用户上网和web服务器正常提供对外服务的情况下，实现以下功能

1、将从ISP购买的100M带宽进行划分 上网高峰期（工作日下午3点-6点），上网用户下行带宽60M(U-T)，外用用户下行带宽40M(D-U)

2、2台Web服务器，限制每一台Web服务器对外提供的最大下行带宽不超过20M

3、假设，总共30个上网用户，在上网高峰期，限制每个用户访问Internet的最大下行带宽不超过2M

需求四

部门A的上网用户数量不固定，为了让用户公平的使用带宽，根据实际在线上网用户数量，平均分配带宽

1、部门A的下行最大带宽60M

2、根据实时的上网用户数量，对部门A的60M带宽资源进行均分

需求五

电信购买带宽100M

联通购买带宽50M

需求六-配额策略

运营商—&
