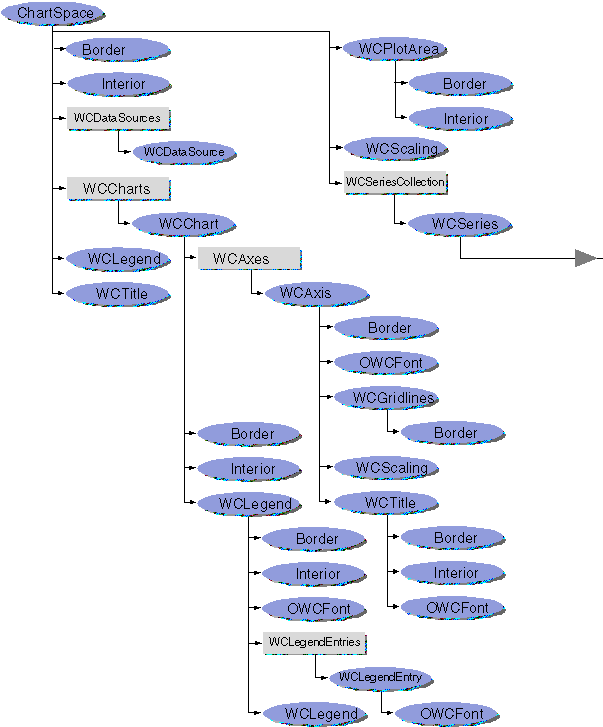

1.结构
msdn上只找到office2000的资料，仅供参考。

然后自带的文档一般在安装盘:/Program Files/Common Files/Microsoft Shared/Web Components/11/2052，里面的OWCVBA11.CHM为OWC的VBA编程参考。

2.编程测试
本例子采用VS.NET2005,C#,Office11实现。

using System;
2

using System.Data;
3

using System.Configuration;
4

using System.Web;
5

using System.Web.Security;
6

using System.Web.UI;
7

using System.Web.UI.WebControls;
8

using System.Web.UI.WebControls.WebParts;
9

using System.Web.UI.HtmlControls;
10

using System.ComponentModel;
11

public partial class _Default : System.Web.UI.Page
13

{
14

protected void Page_Load(object sender, EventArgs e)
15

{
16

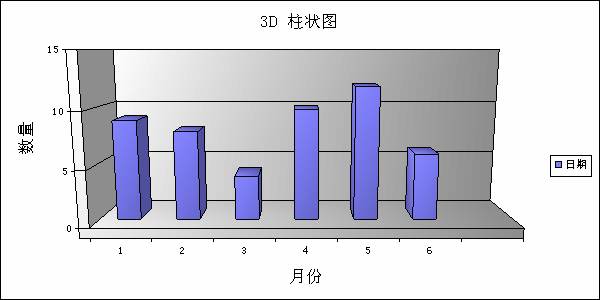

createPicture("test01.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeColumnClustered3D, "3D 柱状图");
17

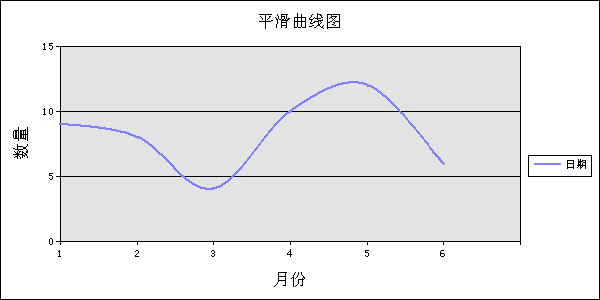

createPicture("test02.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeSmoothLine, "平滑曲线图");
18

createPicture("test03.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeArea, "折线面积图");
19

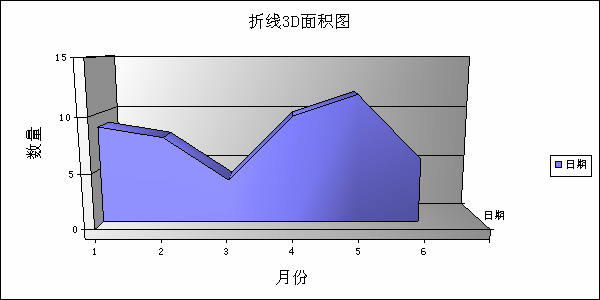

createPicture("test04.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeArea3D, "折线3D面积图");
20

createPicture("test05.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeAreaOverlapped3D, "折线3D面积图");
21

createPicture("test06.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeAreaStacked, "折线面积图加边框");
22

createPicture("test07.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeAreaStacked, "折线面积图加边框");
23

createPicture("test08.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeAreaStacked100, "折线面积图加边框百分比图");
24

createPicture("test09.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeAreaStacked1003D, "折线3D面积图加边框百分比图");
25

createPicture("test11.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeAreaStacked3D, "折线3D面积图加边框");
26

createPicture("test12.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeBar3D, "横道图3D");
27

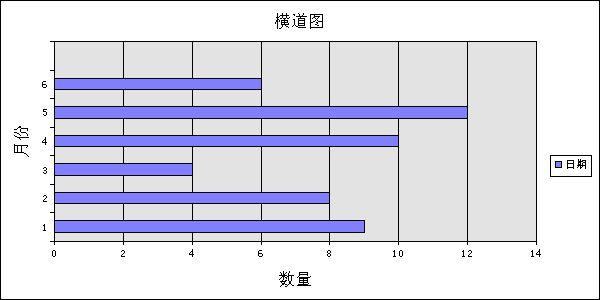

createPicture("test13.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeBarClustered, "横道图");
28

createPicture("test14.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeBarStacked, "横道图3D");
29

createPicture("test15.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeBarStacked100, "横道图3D百分比图");
30

createPicture("test16.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeBarStacked1003D, "横道图3D百分比图");
31

createPicture("test17.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeColumnClustered, "柱状图");
33

createPicture("test18.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeColumnClustered3D, "柱状图3D");
34

createPicture("test19.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeColumnStacked, "柱状图");
35

createPicture("test20.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeColumnStacked100, "柱状图3D百分比图 ");
36

createPicture("test21.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeColumnStacked100, "柱状图3D百分比图");
37

createPicture("test22.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeColumnStacked, "柱状图");
38

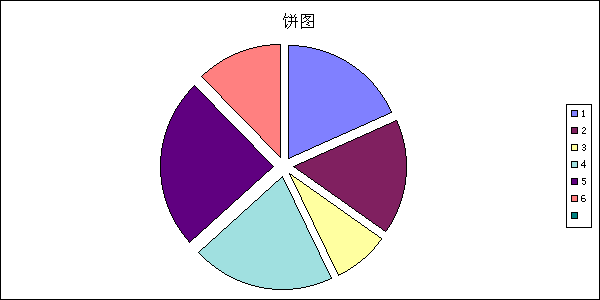

createPicture("test23.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypePie, "饼图", false);
40

createPicture("test24.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypePie3D, "饼图", false);
41

createPicture("test25.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypePieExploded, "饼图", false);
42

createPicture("test26.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypePieExploded3D, "饼图", false);
43

createPicture("test27.gif", Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypePieStacked, "饼图", false);
44

//createPicture("test28.gif",Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeBubble, "测试统计图"); //测试不通过
46

//createPicture("test29.gif",Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeBubbleLine, "测试统计图"); //测试不通过
47

}
49

private void createPicture(string fileName, Microsoft.Office.Interop.Owc11.ChartChartTypeEnum type, string title)
52

{
53

this.createPicture(fileName,type, title, true);
54

}
55

private void createPicture(string fileName,Microsoft.Office.Interop.Owc11.ChartChartTypeEnum type, string title,bool hasAxes)
57

{
58

string strCategory = "1" + '/t' + "2" + '/t' + "3" + '/t' + "4" + '/t' + "5" + '/t' + "6" + '/t';
59

string strValue = "9" + '/t' + "8" + '/t' + "4" + '/t' + "10" + '/t' + "12" + '/t' + "6" + '/t';
60

//图表工作区
62

Microsoft.Office.Interop.Owc11.ChartSpace thisChartSpace = new Microsoft.Office.Interop.Owc11.ChartSpace();
63

//增加一个图表
64

Microsoft.Office.Interop.Owc11.ChChart thisChChart = thisChartSpace.Charts.Add(0);
65

//增加一个图表上的系列
66

Microsoft.Office.Interop.Owc11.ChSeries thisChSeries = thisChChart.SeriesCollection.Add(0);
67

//显示图例
69

thisChChart.HasLegend = true;
70

//设置标题
72

thisChChart.HasTitle = true;
73

thisChChart.Title.Caption = title;
74

//图表类型
76

thisChChart.Type = type;
77

//旋转
79

thisChChart.Rotation = 360.00;
80

//设置倾斜度
81

thisChChart.Inclination = 10.00;
82

if (hasAxes)
84

{
85

//给定x,y轴图示说明
87

thisChChart.Axes[0].HasTitle = true;
88

thisChChart.Axes[0].Title.Caption = "月份";
89

thisChChart.Axes[1].HasTitle = true;
91

thisChChart.Axes[1].Title.Caption = "数量";
92

}
93

////底色
96

//thisChChart.PlotArea.Floor.Interior.Color = "green";
97

////背景颜色
98

//thisChChart.PlotArea.Interior.Color = "red";
99

100

//重叠
101

//thisChChart.Overlap = 50;
102

103

//*********************************************************************
104

//设置指定图表对象的数据。
105

//expression.SetData(Dimension, DataSourceIndex, DataReference)
106

//
107

//Dimension ChartDimensionsEnum 常量，必需。指定设置的数据维。
108

//ChartDimensionsEnum 可以为下列 ChartDimensionsEnum 常量之一。
109

// chDimBubbleValues 设置气泡图上的标志值。
110

// chDimCategories 设置用作分类的值。
111

// chDimCharts 在 HasMultipleCharts 属性设置为 True 时设置新图表的来源字段。
112

// chDimCloseValues 设置股票图的收盘值。
113

// chDimFilter 设置放置于筛选坐标轴的字段。
114

// chDimFormatValues 设置格式映射中的值。
115

// chDimHighValues 设置股票图的盘高值。
116

// chDimLowValues 设置股票图的盘低值。
117

// chDimOpenValues 设置股票图的开盘值。
118

// chDimRValues 设置极坐标图的 R 值。
119

// chDimSeriesNames 设置作为系列名称的值。
120

// chDimThetaValues 设置极坐标图的极角值。
121

// chDimValues 设置绘制图表的值。
122

// chDimXValues 设置 XY 散点图或气泡图的 X 值。
123

// chDimYValues 设置 XY 散点图或气泡图的 Y 值。
124

//
125

//DataSourceIndex Long 类型，必需。可以为 ChartSpecialDataSourcesEnum 常量。
126

// ChartSpecialDataSourcesEnum 可以为下列 ChartSpecialDataSourcesEnum 常量之一。
127

// chDataBound 将指定对象绑定到 DataReference 参数指定的外部数据源。
128

// chDataLinked 将指定对象绑定到其他维。在 Dimension 参数中指定 chDimFormatValues 创建格式映射时使用该值。
129

// chDataLiteral 将指定对象绑定到 DataReference 参数指定的文字类型数据。
130

// chDataNone 清除指定对象。
131

//
132

//DataReference Variant 类型，可选。
133

//对于 ChChart 和 ChSeries 对象，该参数以 Microsoft Excel 样式的区域引用（例如，“A1:D4”）或行集的列名指定数据引用。
134

//如果 DataSourceIndex 参数设置为 chDataLiteral，可以将 DataReference 设置为一维数组或逗号分隔列表。
135

//对于 ChErrorBars 对象，该参数指定可用作误差线数值的 Double 或 String 数组。
136

//请注意该参数仅适用于自定义误差线（误差线的 Type 属性必须设置为 chErrorBarTypeCustom）。
137

138

139

//设置图标对象中作为系列名称的值
140

thisChSeries.SetData(Microsoft.Office.Interop.Owc11.ChartDimensionsEnum.chDimSeriesNames, Microsoft.Office.Interop.Owc11.ChartSpecialDataSourcesEnum.chDataLiteral.GetHashCode(), "日期");
141

//设置图标对象中用作分类的值
142

thisChSeries.SetData(Microsoft.Office.Interop.Owc11.ChartDimensionsEnum.chDimCategories, Microsoft.Office.Interop.Owc11.ChartSpecialDataSourcesEnum.chDataLiteral.GetHashCode(), strCategory);
143

//设置图标对象中用作数据的值
144

thisChSeries.SetData(Microsoft.Office.Interop.Owc11.ChartDimensionsEnum.chDimValues, Microsoft.Office.Interop.Owc11.ChartSpecialDataSourcesEnum.chDataLiteral.GetHashCode(), strValue);
145

146

147

148

149

150

//******
151

//下面为增加图标类型代码，取消注释运行就可以
152

//******
153

154

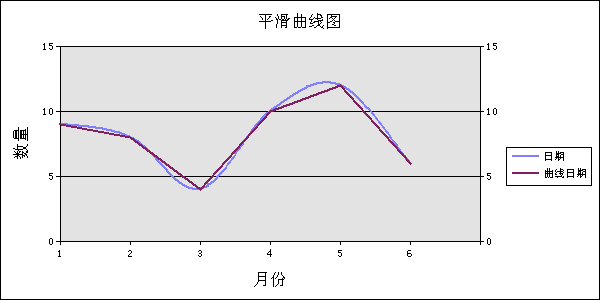

//增加另外一个图表上的系列
155

//Microsoft.Office.Interop.Owc11.ChSeries thisChSeries2 = thisChChart.SeriesCollection.Add(0);
156

157

////设置图标对象中作为系列名称的值
158

//thisChSeries2.SetData(Microsoft.Office.Interop.Owc11.ChartDimensionsEnum.chDimSeriesNames, Microsoft.Office.Interop.Owc11.ChartSpecialDataSourcesEnum.chDataLiteral.GetHashCode(), "曲线日期");
159

//设置图标对象中用作分类的值
160

//thisChSeries2.SetData(Microsoft.Office.Interop.Owc11.ChartDimensionsEnum.chDimCategories, Microsoft.Office.Interop.Owc11.ChartSpecialDataSourcesEnum.chDataLiteral.GetHashCode(), strCategory);
161

//设置图标对象中用作数据的值
162

//thisChSeries2.SetData(Microsoft.Office.Interop.Owc11.ChartDimensionsEnum.chDimValues, Microsoft.Office.Interop.Owc11.ChartSpecialDataSourcesEnum.chDataLiteral.GetHashCode(), strValue);
163

164

////设置第二个图的类型
165

//thisChSeries2.Type = Microsoft.Office.Interop.Owc11.ChartChartTypeEnum.chChartTypeLine;
166

167

////设置刻度
168

//Microsoft.Office.Interop.Owc11.ChAxis chAxis = thisChChart.Axes.Add(thisChChart.get_Scalings(Microsoft.Office.Interop.Owc11.ChartDimensionsEnum.chDimValues));
169

//chAxis.Position = Microsoft.Office.Interop.Owc11.ChartAxisPositionEnum.chAxisPositionRight; //刻度在右边
170

171

172

//到处图像文件
173

try
174

{
175

thisChartSpace.ExportPicture(Server.MapPath(fileName), "gif", 600, 300);
176

Response.Write("<img src='" + Server.MapPath(fileName) + "'/>");
177

178

}
179

catch (Exception ex)
180

{
181
