某地震检测局有多名工作人员，每个工作人员只属于一个部门，一个部门有多个工作人员；每个部门有多个检测项目，每个项目归属于一个部门；每个检测项目有多名工作人员参与，每名工作人员可以参与多个检测项目，每个工作人员参与项目要统计工作量。

部门的属性有：部门编号，名称，地址；

工作人员的属性有：员工编号，姓名，性别，年龄；

检测项目的属性有：项目编号，项目名称，财政拨款。

（1） 根据以上描述，建立E-R模型，标清楚联系的类型和联系本身的属性。

（2）将E-R模型转换成关系模型，要求关系的数目尽可能少，标注关系中的注码和外码（如果存在）

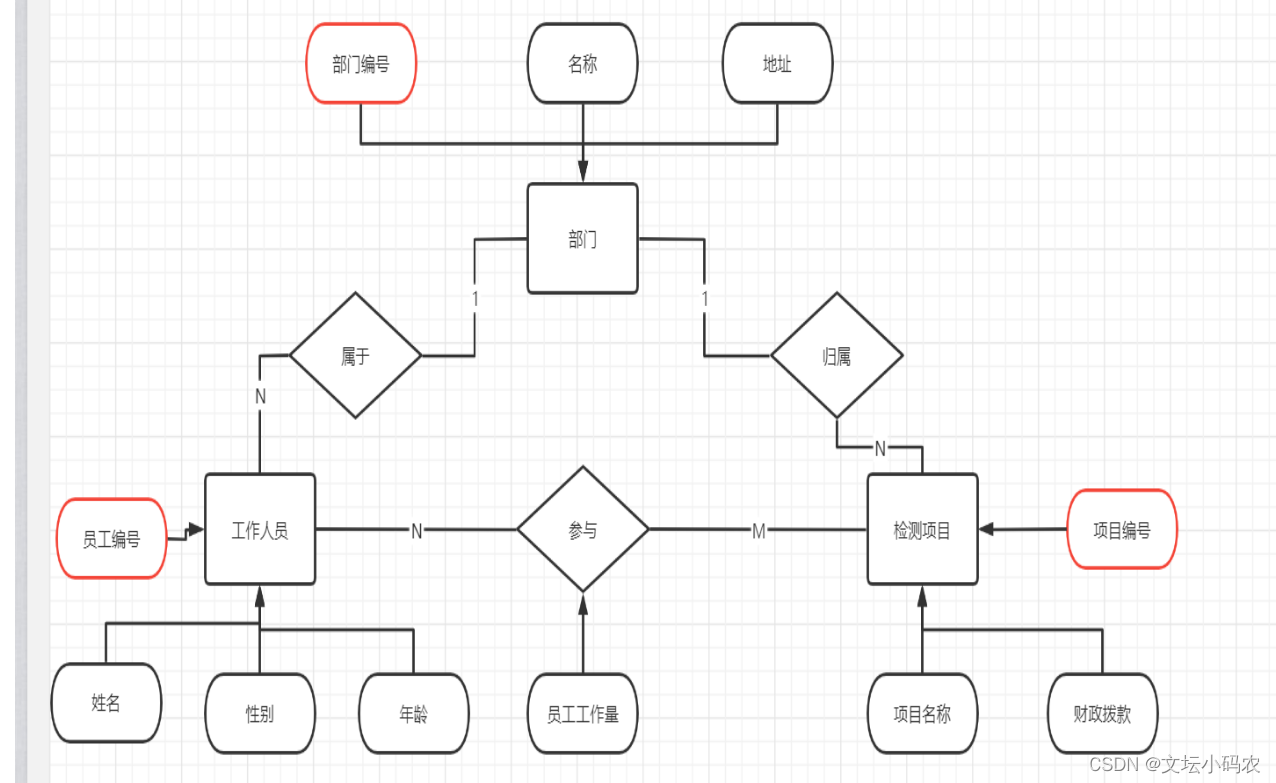

ER图绘制如下

 答案

部门 （部门编号，名称，地址）

-----部门编号是主码

工作人员 （员工编号，姓名，性别，年龄，部门编号）

-----员工编号是主码

-----部门编号是外码

检测项目 （项目编号，项目名称，财政拨款，部门编号）

-----项目编号是主码

-----部门编号是外码

参与关系 （项目编号，员工编号，员工工作量）

-----项目编号，员工编号是外码

做题方法

1，先画ER图

2，针对1-N的关系，我们把1的主码放在N-里，并且设置为外码

3，针对N-M的关系，我们把这个关系单独抽离出来，作为一个关系，并且把联系他们的主码放在这个新关系里，作为外码。
