UML建模详解(9)—Rose将C++代码自动生成UML类图详解

本文介绍了如何使用Rose工具进行逆向工程,将C++代码自动生成UML类图。内容包括类图、聚合、组合、泛化、双向关联和依赖等概念,以及详细的操作步骤,如新建工程、设置组件属性、解析类文件和展示类图关系。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一.类图( class diagram ) c++ 中的 class:

聚合( Aggregation )即我们c++中的引用:表现为 class 头文件中的一个或多个指针成员。

组合( Composition )即 c++中的成员对象:表现为class头文件中的一个或多个对象成员。(也可以表现为指针成员,但需要在类中实例化此对象)。

泛化( Generalization )即继承

双向关联(Bidirectional Associations)  轻量级的聚合与组合:即c++中的交叉引用。

依赖( Dependency )从另一个维度表述组合和聚合:即在class A 中使用 class B的方法或操作 class B 的成员。

      用例视图( user case view )、逻辑视图( logical view )、组件视图( component view )、部署视图( deployment view )。

rose 提供了 reserver engineer(逆向设计)的功能,用于将 c++类文件转化为类图,并描述类与类之间的关系。

用 rose逆向一组 c++ class的一般步骤是:

(1).新建一个空白工程

(2).添加一个组件,用于容纳一组类文件。

(3).设置组件属性。指定解析类文件使用的插件,以及逆向出的类使用的包名称。

(4).解析,在逻辑视图中的指定包( package )中生成相应的类图。

(5).将关注的类拖到指定的视图中,观察其结构以及与其它成员的关系。

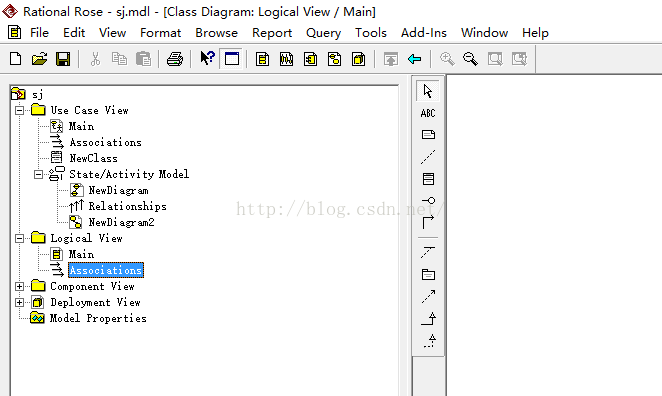

1、新建一个空白工程。完成后工程信息如下:

图中 untitled表示这是一个未命名的文档。四个大文件夹分别表示用例视图、逻辑视图、组件视图、部署视图。每个大文件夹下面有个 main结点。这是用来显示该视图内容的“桌布”。双击此结点,便会在主窗口中打开此桌布。结点可以添加、重命名。

2、新建组件,指定其相关属性。

       在工程的 compnent view (组件视图)结点上单击,选择 new -> component。便创建了一个新的组件。右键此组件,选择"openspecifition"(属性设置)。在弹出的 component (组件属性)窗口的 general选项卡上,更改其name(名字)属性和 language 属性。name任意, language选择 ANSI c++。(默认为 analysys)。点“确定”。这里,我们将其名称命名为 "constol"

3、 指定相关的类文件。

      右键 constol组件,选择“open ANSI c++ specifition ”,在出现的 属性窗口中 file选项卡中,更改 Reverse engineering rootpackage项,(默认为 c++ reverse Engineered。)名称随意。这里我们改为constol。指定 project files( 项目文件)。把要解析的 c++源文件都包含进来。点“确定”。

4、回到工程视图。

      在 component中的 constol上,右键,“ANSI c++”-> “reverseengineer”,点“确定”。这时会在 logical view 下生成一个新的文件夹结点,结点名称为我们在第3步中 Reverse engineering rootpackage 项中添的内容。结点下面包含了由源代码中解析出的类。

5、在 logical view中,双击 main结点。便打开了一个 main逻辑视图。挨个把 logical view -> constol结点下 的所有类结点拖到 main 视图中。则类的成员、类的关系会在视图中显示出来。
