zabbix snmp监控交换机流量

zabbix监控交换机是非常的简单，只需知道交换机snmp的密码，然后连结下自带的snmp模板，就可以完成监控了，还有什么比这配置更简单的？

1、配置交换机的snmp

1 2	snmp-server community yang ro    #配置读取snmp的密码   snmp-server community yangrong rw    #配置可写的snmp密码，为安全起见，最好别开启

在linux上安装net-snmp net-snmp-utils包，测试snmp访问

1 2	#snmpwalk -v 2c -c yang 14.1.8.1   1.3.6.1.2.1.2.2.1.10.2  #查看端口2的计数 iso.3.6.1.2.1.2.2.1.10.2 = Counter32: 3497833695



2、配置zabbix community变量

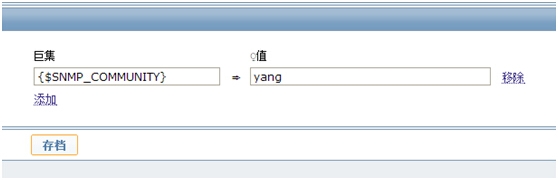

在[管理]à[一般]à[巨集]里，配置snmp的密码变量，这样就可以调用zabbix自带的snmp模板了。

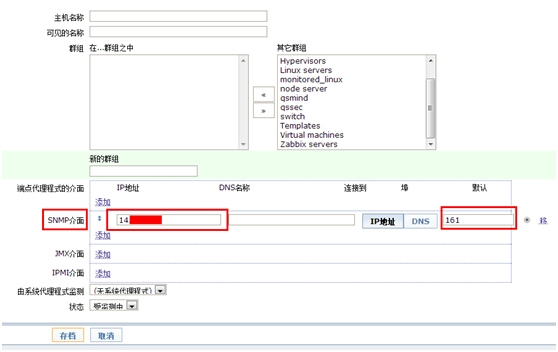

3、创建主机

使用snmp监控

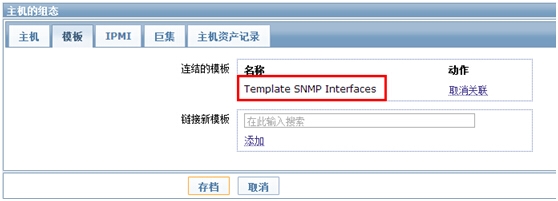

连结默认的snmp模板



OK，配置完成，zabbix就可以完成自动监控。



4、修改模板的探索规则

由于交换机上有48口交换机，默认的探索规则里有8项监控，就是说最后会生成48*8=384条监控项，这对于zabbix server的压力很大。

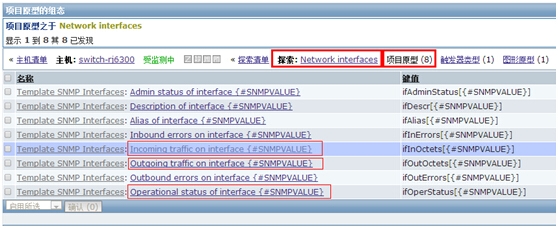

修改探索规则只监控入口流量，出口流量，端口状态；其它的都删除掉。如下图，只保留红框框起来的部分。





5、自动发现结果

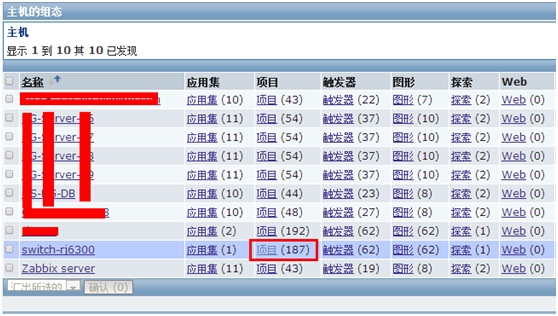

如下图，自动发现项变成了187项，但相对应正常的见控项还是多了不少。

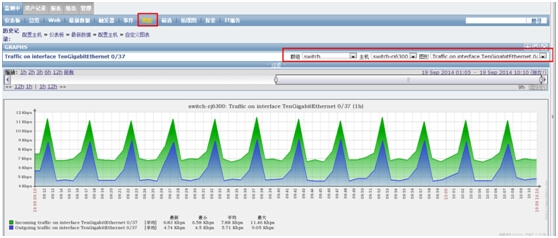

6、网卡监控图

过一段时间后，监控项有了数据，可以查看图形啦。

7、常用snmp OID说明

下面这些值可以手动连接进行获取数据：

1 2 3 4 5 6 7 8 9

snmpwalk - v  2c -c  test  IP1.3.6.1.2.1.2.2.1.2  #获取端口列表及描述 snmpwalk - v  2c -c  test  IP1.3.6.1.2.1.2.2.1.8   #获取端口UP/DOWN 情况 snmpwalk - v  2c -c  test  IP1.3.6.1.2.1.2.2.1.10   #获取端口入流量(byte) snmpwalk - v  2c -c  test  IP1.3.6.1.2.1.2.2.1.16   #获取端口出流量(byte) snmpwalk - v  2c -c  test  IP1.3.6.1.4.1.9.2.1.56.0   #获取过去5 秒内的cpu load(百分比) snmpwalk - v  2c -c  test  IP1.3.6.1.4.1.9.2.1.57.0   #获取过去10 秒内的cpu load(百分比) snmpwalk - v  2c -c  test  IP 1.3.6.1.4.1.9.2.1.58.0   #获取过去15 秒内的cpu load(百分比) snmpwalk - v  2c -c  test  IP1.3.6.1.4.1.9.9.48.1.1.1.5   #获取内存使用情况 snmpwalk - v  2c -c  test  IP1.3.6.1.4.1.9.9.48.1.1.1.6   #获取内存空闲情况
