Hevc 码控缓冲机制

视频的编码速率和编码参数，编码结构，视频内容等诸多因素密切相关，速率控制算法无法保证实际编码速率与目标速率一致。为了减少二者之间的差别，通常会在编码器和传输信道之间建立一个数据缓冲区，称为缓冲机制，用于平滑编码速率和信道速率之间的差别，此外，缓冲区还可以容忍一定的速率波动，以避免编码速率与信道速率随时保持一致而引起的视频质量波动。

图12.2 给出了一个司机的视频传输系统，编码器输出的视频码流首先进入缓冲区，缓冲区中的数据以 先进先出 的原则按信道速率进行传输，与之对应的，在解码器和信道间也通过缓冲区来调节信道速率与编码速率的差异。

视频输入->编码器->缓冲器->信道->缓冲器->解码器-->视频输出

缓冲机制可以使编码速率更好的匹配信道速率，然而，它的存在不但会消耗一定的存储空间，而且会引入时延，一般来说，缓冲区越大，消耗的存储空间也越大，适应信道速率的能力越强，但是也会导致解码时延增大，因此，在实际应用中，缓冲区的大小往往由允许的最大试验以及运营成本决定，对于有限的缓冲区，在进行速率控制时需要避免缓冲区溢出。

为了设计含有缓冲区在的速率控制算法，通常将缓冲区的动态变化过程用流体流量模型来表示，令Bc(n)表示n时刻缓冲区充盈度，则n + 1时刻的缓冲区充盈度为。

Bc(n+1) = max(0, Bc(n) + A(n) - u()n);

其中A(n)表示n时刻的实际编码速率，u(n)为n时刻的信道速率，反映了缓冲区充盈度的动态变化，视频编码速率的流体量控制模型。

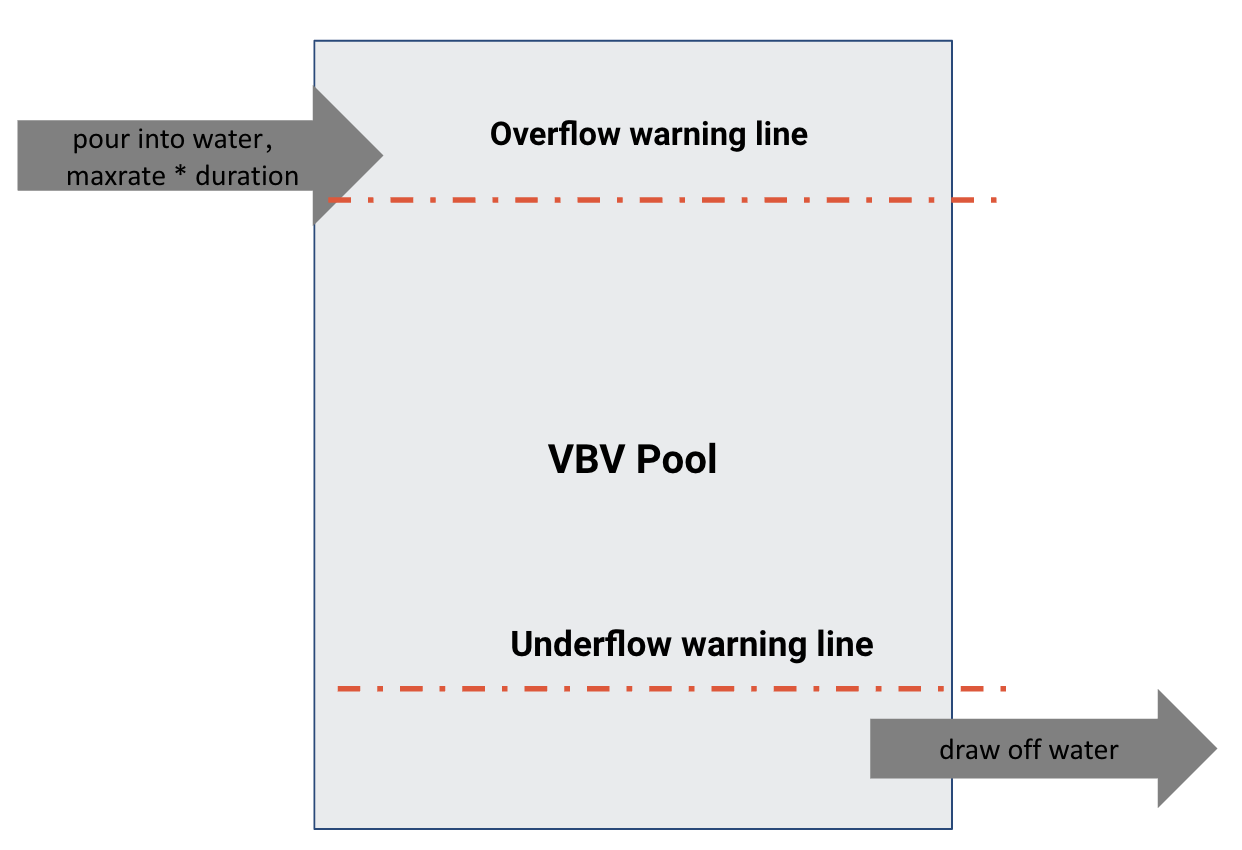

为了有效发挥缓冲的作用，需要将缓冲区内的数据量维持在一定水平，以应对信道速率的变换以及编码速率与目标速率的匹配误差，使用缓冲区的视频编码速率控制的基本思想如下，如果实际编码速率比可用信道带宽高，则多余的比特会在缓冲区中积累，当缓冲区中的比特数积累到一定高度时，速率控制算法会采取一定措施适量减小实际的编码速率，以降低缓冲区的充盈度，反之，当缓冲区充盈度低于一定程度时，速率控制算法会适量增加实际编码速率，使得缓冲区充盈度回升到一定水平。（备注：VBV水位和充盈度表示的反着的）
