hevc 变换单元TU

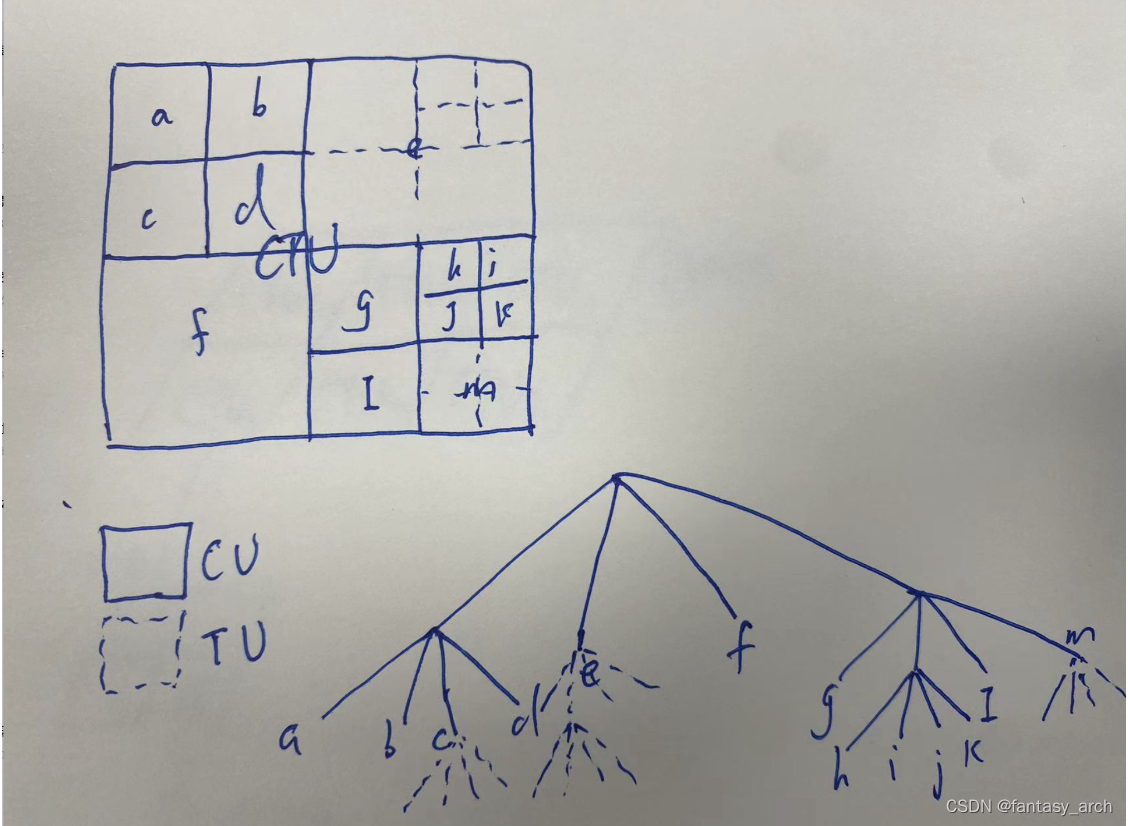

变换单元时独立完成变换和量化的基本单元，其尺寸也是灵活变化的，H.265/HEVC 突破了原有的变换尺寸限制，可以支持大小为4x4 32x32的编码变换，以变换单元TU为基本单元进行变换和量化。他的大小依赖于CU模式，在一个CU内，允许TU跨越多个PU，以四叉树的形式递归划分。图3.10给出了CTU为64x64时各个CU中TU的分割结构，对于一个2Nx2N的CU，有一个标志决定其是否划分为4个NxN的TU，是否可以进一步划分由SPS中的TU的最大划分深度决定，根据预测残差的局部变化特性，TU可以自适应的选择最优的模式，大块的TU模式，能够将能量更好的集中，小块的TU模式能够保存更多的图像细节，这种灵活的分割结构，可以使变换后的残差能量得到充分的压缩，可以进一步提高编码增益，同时，表3.10 给出了TU相关的语法元素。



Cu_qp_delta_abs: 表示当前编码单元的亮度量化参数和它的预测值的差值CuQpDeltaVal 的绝对值。

Cu_qp_delta_sign_flag 表示CUQPDELTAVAL 的符号
