quartus之BSF自底向上

1已有vhdl文件转换为bsf文件

1.选中需要转换的vhdl文件
2.file中选择create/update点击其中的create symbol for current file

3.生成的bsf文件添加至工程文件之中

（注意右下角文件类型更改为bsf或all）

（注意选择后点击add至下方显示后再apply）
4.重复1~3将所有底层实体转为bsf添加入工程文件中
5.于file中新建一个bsf文件做顶层实体

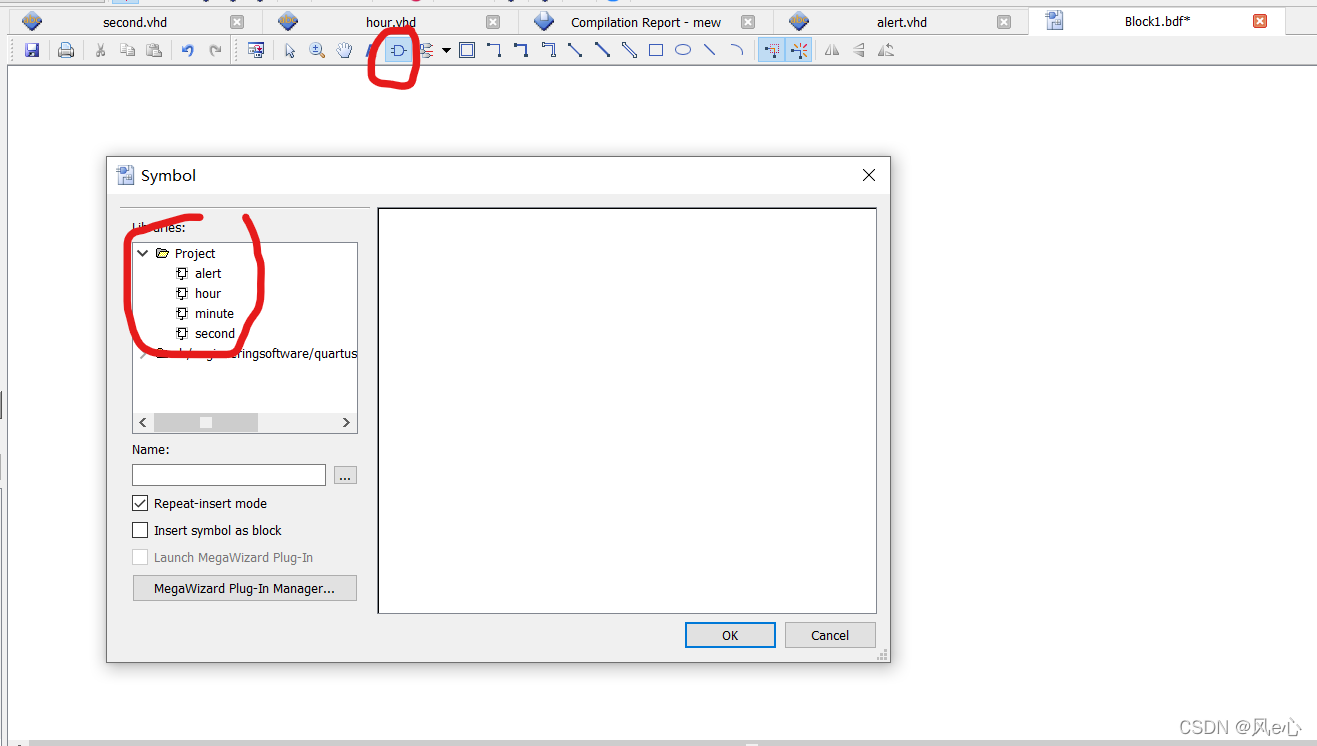

5.选择当前工程库中实体，将其全部添加至原理图（所建bsf文件）中

（project内为自建工程中含有元件，下方为quartus自带库元件）

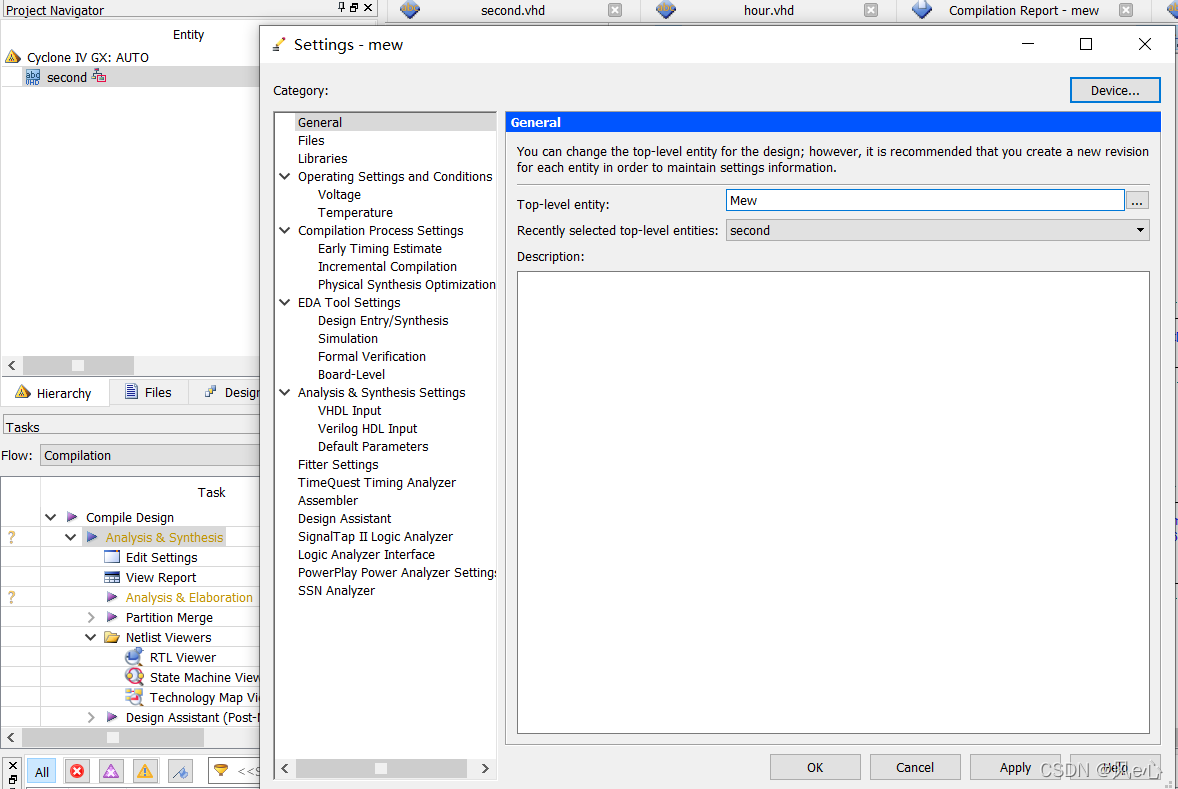

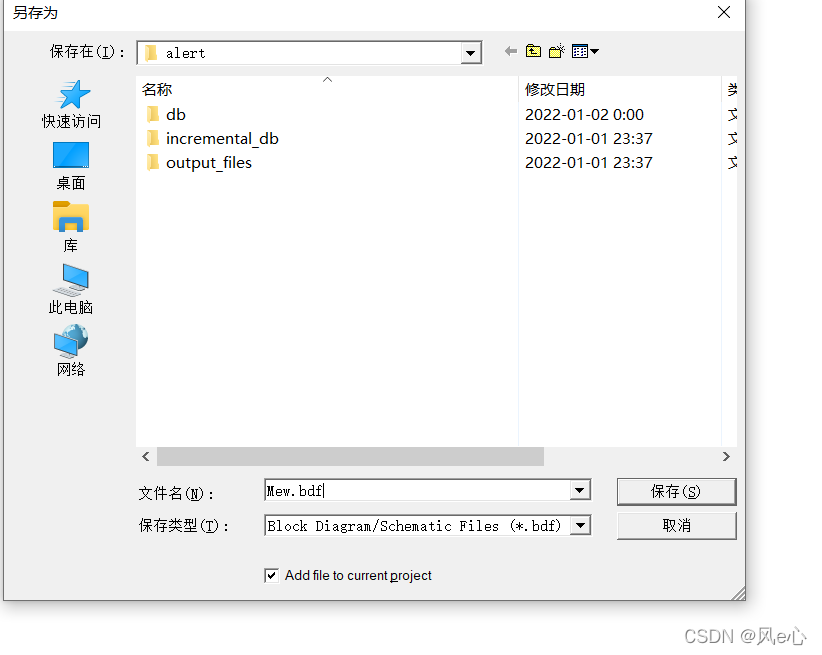

6.保存并命名该bsf文件，并将工程名修改于其一致（以保证其为顶层实体）


7.由此便完成初步搭建，接着类似于画电路图将各个元件连接
(注意从quartus库中寻找已有元件；元件间确保导线连接，node线与bus线分别对应单位与多位接口/信号连接，根据粗细亦可判断；添加端口注意input与output，端口命名注意多位时后应加[3…0]类似形式标注)
