此文是我在arduino下使用LVGL的一些随手笔记，网上的资料不全，总踩很多坑，所以记录一些关键点。

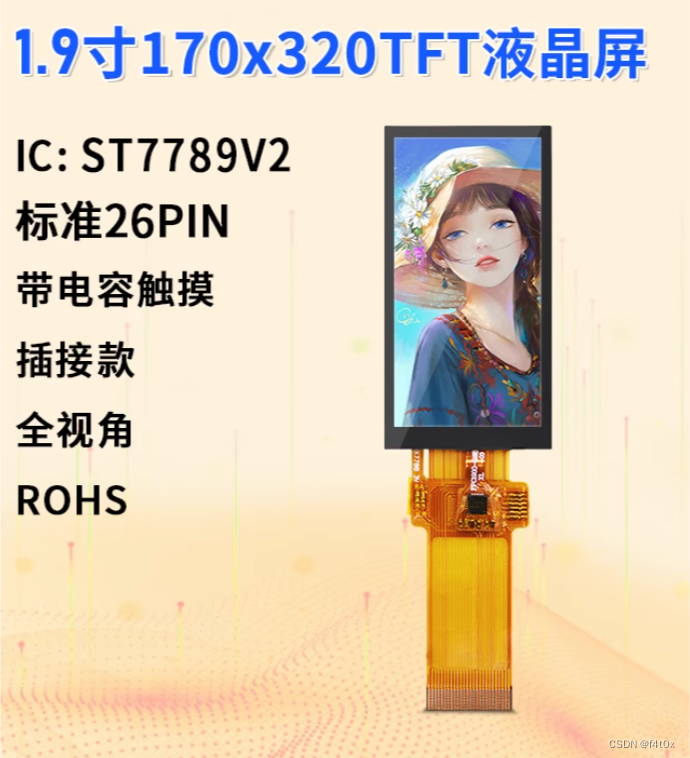

TFT为ST7789，触摸芯片使用电容屏芯片CST816D。购自某宝，价格有点小贵，但尺寸适合88*38的小机箱。分辨率170*320。

1.arduino下安装LVGL和TFT_eSPI库。

安装方法很多，百度一下这个没什么坑。

arduino个人习惯2.X版本，但是有时要使用1.8.X，至于原因后面会讲到，所以要装2个版本，下文没特别说明的都是2.X上进行操作。

网络不好的话离线安装效率高很多，百度一下arduino esp32离线安装包就能找到下载。

LVGL是在arduino内安装的8.3.10版本，应该是截止目前（23年10月19日）最新的版本了。

2.TFT_eSPI库的使用

（1）启用配置文件

在Documents\Arduino\libraries\TFT_eSPI下找到User_Setup_Select.h文件，取消#include <User_Setups/Setup24_ST7789.h> 行的注释（如果默认取消掉了#include <User_Setup.h> 行，就把它注释掉。）

（2）修改配置文件

在Documents\Arduino\libraries\TFT_eSPI\User_Setups文件夹中找到Setup24_ST7789.h打开，根据实际情况修改：

#define TFT_MISO        -1
#define TFT_MOSI        13
#define TFT_SCLK        10
#define TFT_CS         12
#define TFT_DC         11
#define TFT_RST        9
#define TFT_BL           14       //Also used as TFT-enable Pin

//INVERSION（反色）和RGB_ORDER（RGB颜色顺序）根据实际情况，下面只是我的屏幕设置

#define TFT_INVERSION_ON

#define TFT_RGB_ORDER TFT_BGR // Colour order Blue-Green-Red

TOUCH_CS如果不是使用集成的电阻触摸屏驱动，可以不启用。

//#define TOUCH_CS 40

（3）测试TFT_eSPI是否正常

arduino下TFT_eSPI的测试示例：

#include <TFT_eSPI.h> // Hardware-specific library

#include <SPI.h>



TFT_eSPI tft = TFT_eSPI(170,320);

tft.setRotation(1);

tft.init();

tft.fillScreen(TFT_BLACK);

tft.setTextSize(2);

tft.setTextColor(TFT_YELLOW, TFT_BLACK);

tft.println("1");

此处有坑：

我的1.9寸液晶Rotation=0无旋转的情况下，width=170，height=320是竖着显示，就和前文中照片那样的显示方式，但我的应用场景是横着的，所以要setRotation(1)。

但是旋转之后，长变320正常，竖边170老是不正常，上面缺了几十行。

经过研究是TFT_eSPI.cpp文件中引用了一个旋转头文件：

#elif defined (ST7789_DRIVER)
    #include "TFT_Drivers/ST7789_Rotation.h"

跟踪TFT_Drivers/ST7789_Rotation.h中发现如下代码：

#ifdef CGRAM_OFFSET
      Serial.println( "CGRAM_OFFSET defined" );
      if (_init_width == 135)
      {
        colstart = 40;
        rowstart = 53;
      }
      else if(_init_height == 280)
      {
        colstart = 20;
        rowstart = 0;
      }
      else if(_init_width == 172)
      {
        colstart = 0;
        rowstart = 34;
      }
      else if(_init_width == 170)
      {
        colstart = 0;
        rowstart = 35;
        Serial.println( "set width=170" );
      }
      else
      {
        colstart = 0;
        rowstart = 0;
      }
#endif

Serial.println( "set width=170" );这行是我添加做测试的。测试的结果是该块代码并未被执行！然后跟踪发现CGRAM_OFFSET并没有define，所以colstart和rowstart的偏移并未生效，屏幕上无端少了几十行。

再查原因是ST7789_Defines.h中有如下行：

#if (TFT_HEIGHT == 320) && (TFT_WIDTH == 170)
  #ifndef CGRAM_OFFSET
    #define CGRAM_OFFSET
  #endif
#endif

所以需要在TFT_eSPI.cpp把ST7789_Defines.h文件include进去，但是由于不好测试TFT_HEIGHT和TFT_WIDTH如何从代码传递到该文件的，所以我干脆在ST7789_Rotation.h中直接增加：

#define CGRAM_OFFSET

编译测试TFT_eSPI终于显示正常了，到此TFT_eSPI显示部分总算折腾好了，然后就是LVGL显示了。

有人问为什么要折腾TFT_eSPI，这是因为LVGL使用了TFT_eSPI做屏幕驱动！

3.触摸驱动

没有了触摸功能，显示屏就没有了灵魂。

我显示屏触摸芯片使用的是CST816D芯片，我在arduino库中没有找到CST816D，但是有一个CST816S的(by fbiego)，实际测试是可以用的。

要使用该驱动，首先我们得知道TFT_eSPI实际是集成了触摸驱动的，只不过是电阻屏的触摸，而CST816D是电容触摸的，所以不能用集成的驱动。

首先，我们要禁用掉其集成的电阻屏驱动，在TFT_eSPI的Setup24_ST7789.h中有一行:

#define TOUCH_CS

这行我们不使用它集成的驱动的话，我们不需要去启用它，保持被注释掉即可，它会根据该行是否被注释掉来决定是否编译电阻触摸屏的驱动进去。

然后我们把CST816S(by fbiego)这个库安装好，安装好后打开其自带的example，是一个实时串口输出触摸点坐标的例程。修改一下引脚和你ESP32与触摸屏的引脚一致即可开始测试。下面是例程修改后的头部分。

#include <CST816S.h>

CST816S touch(21, 22, 5, 4);  // sda, scl, rst, irq修改成你自己的实际连线

例程会从串口输出触摸点的坐标。用手触摸屏幕，观察串口输出的坐标是不是和你的屏幕坐标定义是否一致，也就是你的屏幕驱动的XY轴原点和正方向是不是和触摸测试的结果一致。这个很重要，不然后面触摸就是乱的。

不一致的话就要修改触摸驱动了。刚好，我的触摸就和屏幕的方向定义不一致，XY轴方向是交换的，Y轴正方向也是反的（因为我的屏幕做了旋转rotation=1）。

所以我做了如下修改，打开libraries\CST816S文件夹中的CST816S.cpp文件，修改void CST816S::read_touch()函数，下面代码中int tmp开始就是我增加的，用于调整触摸的坐标输出。

void CST816S::read_touch() {
  byte data_raw[8];
  i2c_read(CST816S_ADDRESS, 0x01, data_raw, 6);

  data.gestureID = data_raw[0];
  data.points = data_raw[1];
  data.event = data_raw[2] >> 6;
  data.x = ((data_raw[2] & 0xF) << 8) + data_raw[3];
  data.y = ((data_raw[4] & 0xF) << 8) + data_raw[5];
  int tmp;
  tmp = data.x;
  data.x = data.y;
  data.y = tmp;
  data.y = 170 - data.y;
}

至于为什么是修改这个函数？那是因为这个函数是LVGL中调用触摸的驱动就是通过这个函数来的触摸坐标结果，下文会讲到。

到此，触摸驱动正常后就可以开始做LVGL的测试了。

4.LVGL例程测试

我们从LVGL的示例代码开始测试。打开例程修改好screenWidth和screenHeight，注意和TFT_eSPI中定义得要一致，毕竟你再TFT_eSPI中测试是正常的了嘛。但是这里也有坑。

打开例程后特别要注意的是这两行：

    disp_drv.ver_res = screenWidth;

    disp_drv.hor_res = screenHeight;

屏幕进行了旋转，这两行也要跟着更改，width和height与ver_res和hor_res对应关系要实际测试，不行就width和height互换一下。

到此，显示应该基本正常了，然后就是增加触摸驱动。

触摸屏驱动主要是修改触摸屏的事件回调函数：touchpad_read()，该函数在驱动设备注册部分被设定为回调函数。下面给出了例程中涉及触摸驱动的代码。

#include <CST816S.h>



static void ta_event_cb(lv_event_t * e)
//软键盘例程的触摸事件回调函数
{
    lv_event_code_t code = lv_event_get_code(e);
    lv_obj_t * ta = lv_event_get_target(e);
    lv_obj_t * kb = lv_event_get_user_data(e);
    if(code == LV_EVENT_FOCUSED) {
        lv_keyboard_set_textarea(kb, ta);
        lv_obj_clear_flag(kb, LV_OBJ_FLAG_HIDDEN);
    }

    if(code == LV_EVENT_DEFOCUSED) {
        lv_keyboard_set_textarea(kb, NULL);
        lv_obj_add_flag(kb, LV_OBJ_FLAG_HIDDEN);
    }
}



/*Read the touchpad该函数是修改过的，适配CST816D驱动*/
void my_touchpad_read( lv_indev_drv_t * indev_drv, lv_indev_data_t * data )
{
    if (touch.available())
  {
    data->state = LV_INDEV_STATE_PR;
    /*Set the coordinates*/
    data->point.x = touch.data.x;
    data->point.y = touch.data.y;
    Serial.print("Data x ");
    Serial.println(touch.data.x);
    Serial.print("Data y ");
    Serial.println(touch.data.y);
  }
  else
  {
    data->state = LV_INDEV_STATE_REL;
  }

}




void setup()
{

    touch.begin();

    /*Initialize the (dummy) input device driver注册触摸驱动程序*/

    static lv_indev_drv_t indev_drv;
    lv_indev_drv_init(&indev_drv);
    indev_drv.type = LV_INDEV_TYPE_POINTER;
    indev_drv.read_cb = my_touchpad_read;/*触摸回调函数*/
    lv_indev_drv_register(&indev_drv);

    /*Create a keyboard to use it with an of the text areas*/
    //软键盘例程，和触摸相关的只是lv_obj_add_event_cb句
    lv_obj_t * kb = lv_keyboard_create(lv_scr_act());

    /*Create a text area. The keyboard will write here*/
    lv_obj_t * ta;
    ta = lv_textarea_create(lv_scr_act());
    lv_obj_align(ta, LV_ALIGN_TOP_LEFT, 10, 10);
    lv_obj_add_event_cb(ta, ta_event_cb, LV_EVENT_ALL, kb);
    lv_textarea_set_placeholder_text(ta, "Hello");
    lv_obj_set_size(ta, 140, 80);

    ta = lv_textarea_create(lv_scr_act());
    lv_obj_align(ta, LV_ALIGN_TOP_RIGHT, -10, 10);
    lv_obj_add_event_cb(ta, ta_event_cb, LV_EVENT_ALL, kb);
    lv_obj_set_size(ta, 140, 80);

    lv_keyboard_set_textarea(kb, ta);

}

void loop()
{
    lv_timer_handler(); /* let the GUI do its work */
    delay( 5 );
}

到此，LVGL显示和触摸功能就应该OK了。

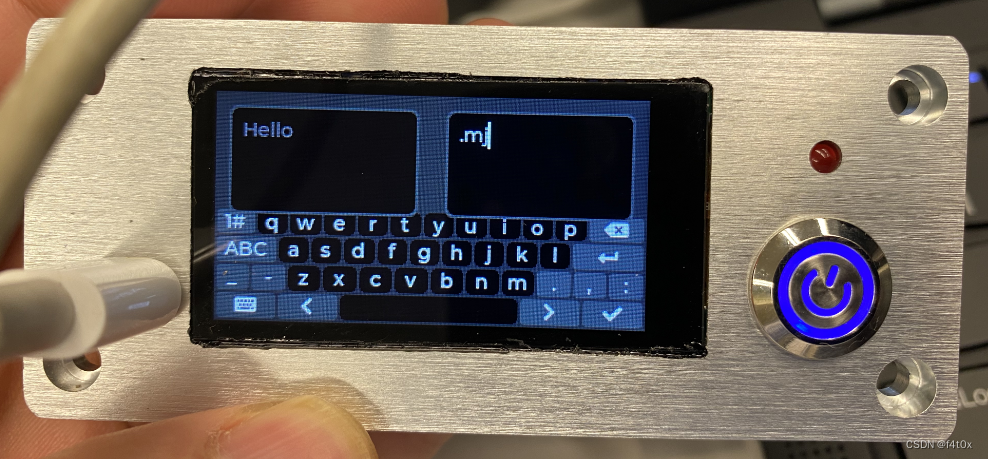

运行起来的软键盘例程效果是这样的：

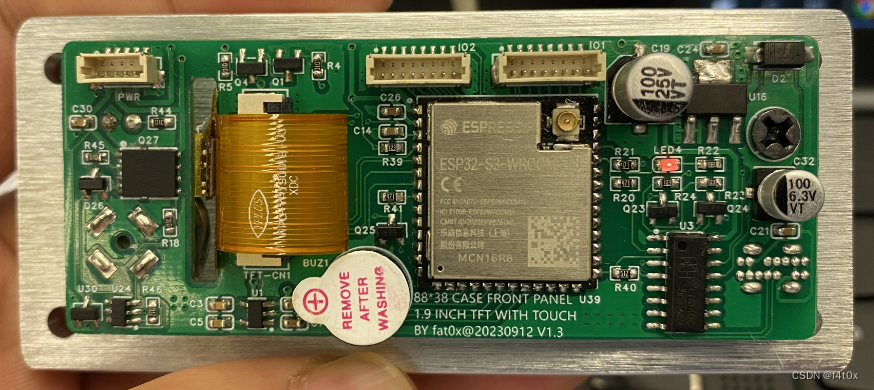

当然，我自己做的开发板是这样的：

这个是适配88*38机壳的前面板，把主要的功能都做上去了，留了扩展IO和电源供电到接口板上。

前面板开孔是自己用小型CNC铣床自己加工的，略显粗糙。

5.关于向esp32上传文件

由于项目需要，我们经常需要在ESP32中存储一些文件，比如webserver、配置文件等，这时我们需要在ESP32上建立一个文件系统，并能够从PC上传文件上去。

我习惯使用arduino2.X，但是arduino 1.8.X才能使用网上广为流传的arduino-esp32fs-plugin插件，通过串口向esp32传输文件。

下载地址：https://github.com/lorol/arduino-esp32fs-plugin

但是要注意：

（1）有2个东西要下载，一个是esp32fs.jar，另一个是mkfatfs.exe，按照链接地址的说明放到相应文件夹中。参考下文：ESP32 Arduino FAT文件系统详细使用教程_esp32 fat_perseverance52的博客-优快云博客

注意esp32fs也有两个版本，一个老的只支持littlefs，新一点的那个增加了支持FATFs和SPIFFS，点开后会弹窗要求选择哪个文件系统。

（2）在arduino的“工具”->partition scheme菜单和flash size菜单两个地方，要根据esp32实际情况，把flash大小和分区方法选正确，否则可能出现刷写后不断重启的情况。partition scheme里分区方法也有littlefs、FATFs、SPIFFS几种选择，不要选错了。

（3）在arduino1.8.X中，使用esp32fs工具上传文件后，可以切换成arduino2.X版本里使用FATFs里listdir()查看到上传的文件。但是要注意例程里有个#define FORMAT_FFAT，如果定义成true，begin代码里有一句if (FORMAT_FFAT) FFat.format();意思会格式化掉文件系统，所以要把#define FORMAT_FFAT改成false才能保留在arduino1.8.X中上传的文件并浏览到。这也是使用1.8.X上传，在arduino2.X中使用的目的。两个版本里的flash size和partition scheme必须选择一致。

6.LVGL使用ESP32-S3 的内部文件系统

ESP32-S3模块板载的flash空间可以到16M甚至32M，小型应用不用外挂SD卡也够用了。下面是如何用模块内部的flash文件系统存储LVGL所需要的图片文件。

LVGL的版本是8.3.10，老版本的LVGL可能区别比较大，不适用这个方法。

（1）上传图片文件

首先在arduino中测试一下文件系统。我的ESP32-S3是16M的flash。参考前文5中，在arduino1.8.X的“工具”->partition scheme中选择合适的分区方法，我选择的是“16M flash（2M APP，12.5MFATFS）”，然后打开examples的FFat->FFat test例程，另存该文件到自建的文件夹（因为要用前文5中的文件上传工具，所以自建文件夹方便些）。

运行该例程，例程会把ESP32的flash按照所选择的分区进行格式化FATFS文件系统。注意该例程的开头有一句：

#define FORMAT_FFAT true

默认为true，后面begin()部分的代码：

if (FORMAT_FFAT) FFat.format();

会格式化文件系统。

如果改成false，代码就不会在格式化文件系统。

文件系统格式化好后，就使用前文5中的文件上传工具把要使用的jpg、png图片文件上传进去。方法是在自建文件夹中建一个data文件夹，图片文件放进去，上传工具会把该文件夹内的内容整个上传到esp32文件系统的根目录。

（2）flash中的FFat文件系统适配LVGL

找到lv_conf.h注意该文件的路径是在Arduino\libraries下，与lvgl文件夹并列，并不是在lvgl文件夹内部！！我就是被这个疏忽坑了一整天，后来才发现改错了文件（改成了lvgl文件夹内的一个lv_conf.h）。

找到文件的这个部分，修改成这个样子：

/*API for fopen, fread, etc*/
#define LV_USE_FS_STDIO 1
#if LV_USE_FS_STDIO
    #define LV_FS_STDIO_LETTER 'F'     /*Set an upper cased letter on which the drive will accessible (e.g. 'A')*/
    #define LV_FS_STDIO_PATH "/ffat"         /*Set the working directory. File/directory paths will be appended to it.*/
    #define LV_FS_STDIO_CACHE_SIZE 0    /*>0 to cache this number of bytes in lv_fs_read()*/
#endif

需要特别注意的是：

LV_FS_STDIO_LETTER是后面LVGL代码中读取文件的“盘符”。

LV_FS_STDIO_PATH则是文件系统的挂载点，注意不是文件系统的根目录！！这个必须和文件系统的初始化代码中的挂载点保持一致！

    if(!FFat.begin(false,"/ffat")){
        Serial.println("FFat Mount Failed");
        return;
    }

你可以看看FFat 文件系统例程文件中include进去的FFat.h中关于该begin函数是怎么定义的。

    bool begin(bool formatOnFail=false, const char * basePath="/ffat", uint8_t maxOpenFiles=10, const char * partitionLabel = (char*)FFAT_PARTITION_LABEL);

默认的FFat文件系统挂载点就是/ffat，所以在调用begin()时，不自己指定的话就是/ffat，也可以自己指定。

如果你要使用LittleFS文件系统，那也是可以的，只是默认挂载点变成/littlefs了：

    bool begin(bool formatOnFail=false, const char * basePath="/littlefs", uint8_t maxOpenFiles=10, const char * partitionLabel="spiffs");

使用LittleFS文件系统在lv_conf.h中也是修改#define LV_USE_FS_STDIO 1部分，因为都是Flash设备，属于STDIO类。

（3）LVGL读取图片文件

先用LVGL的文件读写函数来测试一下文件读取是否正常。主要是看FFat和LVGL对接是否成功、文件的读取路径是否正常。

    lv_fs_file_t f;
    lv_fs_res_t res;
    res = lv_fs_open(&f, "F:/minus.png", LV_FS_MODE_RD);
    if(res != LV_FS_RES_OK) Serial.println("lv fs open error");
    lv_fs_close(&f);

没报错的话，说明LVGL能正常读取FFat文件系统中的文件了。

在lv_vonf.h中使能png解码器：#define LV_USE_PNG 1，然后就可以试试看图片能否正常显示出来：

    lv_obj_t * img;

    img = lv_img_create(lv_scr_act());
    lv_img_set_src(img, "F:/minus.png");
    lv_obj_align(img, LV_ALIGN_TOP_RIGHT, 0, 0);

如果文件打开没有报错，屏幕上却显示no data，尝试把lv_conf.h中的内存分配改大些，前提是你的esp32模块有那么多内存可用。下面这行默认是(32U * 1024U)，我改到了(128U * 1024U)方能正常解码96*96像素的png图片。

#define LV_MEM_SIZE (128U * 1024U)

（5）这个部分的关键代码

#include "FS.h"
#include "FFat.h"
#define FORMAT_FFAT false //不再格式化文件系统，否则使用arduino 1.8.x中ESP32fs工具上传的文件会丢失


void setup()
{
    Serial.begin( 115200 ); /* prepare for possible serial debug */
    Serial.setDebugOutput(true);


    if (FORMAT_FFAT) FFat.format();
    if(!FFat.begin(false,"/ffat")){
        Serial.println("FFat Mount Failed");
        return;
    }

    //测试文件读取，可以不用
    lv_fs_file_t f;
    lv_fs_res_t res;
    res = lv_fs_open(&f, "F:/minus.png", LV_FS_MODE_RD);
    if(res != LV_FS_RES_OK) Serial.println("lv fs open error");
    lv_fs_close(&f);

    img = lv_img_create(lv_scr_act());
    lv_img_set_src(img, "F:/minus.png");
    lv_obj_align(img, LV_ALIGN_TOP_RIGHT, 0, 0);
}

7.LVGL中使用中文字体

暂时未了解到支持全部中文字库的方法。本方法是arduino IDE下的，vscode下有细节差异。

LVGL提供了一种比较节省flash存储空间的方法，即只把你所需要的中文转换成C字节阵列。

转换工具在：https://lvgl.io/tools/fontconverter

自己在电脑的c:\windows\fonts下面选择一种你中意的ttf字体，设置好字库名(例Font_CN)、大小，输入你想转换的文字，点击convert即可。注意:

（1）转换工具似乎不支持长路径和中文路径，所以最好把ttf字体文件复制到驱动器根目录再选择。

（2）不能使用特殊字符、运算符作为字库名，比如减号-、百分号%、除号/等，但下划线_可以。

转换成功会会下载一个.c文件，拷贝到lvgl/src/font文件夹。打开该文件，修改

#include "../../lvgl/lvgl.h"

行为你实际的lvgl.h文件所在路径即可，LVGL会自动编译你拷贝进去的字库文件。

剩下的就是你需要再arduino的程序文件中声明要使用该字库即可：

LV_FONT_DECLARE(Font_CN);

然后你就可以创建一个带中文的按钮来测试了。

      lv_obj_t* btnStartStop=lv_btn_create(leftContainer);
      //lv_obj_set_pos(btnStartStop, 0, 170-32);
      lv_obj_set_size(btnStartStop, 50, 32);
      lv_obj_align(btnStartStop,LV_ALIGN_BOTTOM_LEFT,-15,15);
      labelStartStop = lv_label_create(btnStartStop);
      lv_label_set_text(labelStartStop, "启动");
      lv_obj_set_style_text_font(labelStartStop,&Font_CN,0);
      lv_obj_set_align(labelStartStop, LV_ALIGN_CENTER);

注意：如果想使用ASCII字符的大号字体，需要再lvgl.h文件中启用该字体。

8.LVGL中回调函数操作多个对象

回调函数一定要定义成静态函数。回调函数中可以操作全局变量，回调函数也有一个user_data参数，可以把一个你想操作的对象传给回调函数进行操作。

所以一般是这样的，这是lvgl文档中的例子：

#include "../lv_examples.h"
#if LV_BUILD_EXAMPLES && LV_USE_BTN
static void btn_event_cb(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);
    lv_obj_t * btn = lv_event_get_target(e);
    if(code == LV_EVENT_CLICKED) {
        static uint8_t cnt = 0;
        cnt++;
        /*Get the first child of the button which is the label and change its text*/
        lv_obj_t * label = lv_obj_get_child(btn, 0);
        lv_label_set_text_fmt(label, "Button: %d", cnt);
    }
}
/**
* Create a button with a label and react on click event.
*/
void lv_example_get_started_1(void)
{
    lv_obj_t * btn = lv_btn_create(lv_scr_act()); /*Add a button the current screen*/
    lv_obj_set_pos(btn, 10, 10); /*Set its position*/
    lv_obj_set_size(btn, 120, 50); /*Set its size*/
    lv_obj_add_event_cb(btn, btn_event_cb, LV_EVENT_ALL, NULL); /*Assign a callback to the button*/
    lv_obj_t * label = lv_label_create(btn); /*Add a label to the button*/
    lv_label_set_text(label, "Button"); /*Set the labels text*/
    lv_obj_center(label);
}
#endif

但是某些时候LVGL的回调函数需要处理多个对象，而这些对象并不一定是全局变量（典型的，有可能是自己定义的类变量），没法直接对其操作，这个时候就得像办法把多个对象传递给回调函数了。

例如：按钮btn1被点击时，你需要隐藏label1、label2。

方法有很多，比如：

（1）使用同一个隐藏的父对象

把label1和label2都定义成一个隐藏对象obj下，作为其child。首先定义一个空对象：

lv_obj_t * obj=lv_obj_create(lv_scr_act());

然后将其作为父对象来创建label1和2：

lv_label_create(label1,obj)；
lv_label_create(label2,obj);

在btn1的回调函数cb中直接把obj作为user_data传过去，通过

lv_obj_add_flag(obj,LV_OBJ_FLAG_HIDDEN)

把两个label都隐藏掉。

（2）使用指针数组

把你想操作的对象指针依次放到数组里。注册回调函数时把指针数组作为user_data传给回调函数。然后在回调函数中去依次解出来操作。

首先定义一个指针数组：

lv_obj_t * lvObjPtrArray[5];

然后把两个label都加到数组里：

lv_label_create(label1,lv_scr_act())；
lv_label_create(label2,lv_scr_act());

lvObjPtrArray[0]=label1;
lvObjPtrArray[1]=label2;

在btn的回调函数里把数组作为user_data注册进去：

lv_obj_add_event_cb(btn1, btn1_event_cb, LV_EVENT_ALL, lvObjPtrArray);

在回调函数里，需要把该指针数组分解成各个对象，就可以对其操作了：

static void btn1_event_cb(lv_event_t * e)
    {
      lv_obj_t ** ar = (lv_obj_t **)e->user_data;
      lv_obj_t * label1=(lv_obj_t *)ar[0];
      lv_obj_t * label2=(lv_obj_t *)ar[1];

      lv_obj_add_flag(label1,LV_OBJ_FLAG_HIDDEN);
      lv_obj_add_flag(label2,LV_OBJ_FLAG_HIDDEN);
    }

但是要特别小心的是，你要保证回调函数被调用时，lvObjPtrArray中的所有对象都已经被初始化了，或者是存在着的没有被删除掉。否则回调函数操作该对象会直接导致CPU core重启。最好在回调函数里先判断一下对象是否是NULL，不是NULL再对其操作。

（3）使用结构体

定义一个结构体，把需要操作的对象指针放到结构体里面。NXP的gui guider软件生成GUI就是这个操作方法。

定义结构体lv_gui：

typedef lv_gui{
    lv_obj_t * btn1;
    lv_obj_t * label1;
    lv_obj_t * label2;
};

可以在类里面定义，也可以在外面，没有实质区别。

再定义一个结构体对象：

lv_gui * gui1;

注册回调函数时把结构体对象传递过去：

lv_obj_add_event_cb(btn1, btn1_event_cb, LV_EVENT_ALL, gui1);

回调函数里操作对象：

static void btn1_event_cb(lv_event_t * e)
    {
      lv_gui * gui1 = (lv_gui *)e->user_data;
      lv_obj_t * label1=gui1->label1;
      lv_obj_t * label2=gui1->label2;

      lv_obj_add_flag(label1,LV_OBJ_FLAG_HIDDEN);
      lv_obj_add_flag(label2,LV_OBJ_FLAG_HIDDEN);
    }
