lesson-1 8086最小系统搭建

微机原理与接口技术 – CPU篇

CPU内部结构

8086工作模式及其引脚分配

四组

• 完成内存和接口访问的引脚
  • 8086具有20位地址总线，可以管理1M内存地址。
  • 8086具有16位数据总线，可以同时传送16位数据地址
  • AD[0…15] 16位地址线和数据线分时复用。
• 完成中断及其相应引脚
  • 学习中断的时候再补充
• 完成总线保持的接口引脚
  • 学习DMA的时候再去补充
• 外部控制引脚。（可以设计控制总线接口）
  • 控制总线上的引脚
  • M/#IO 数据操作对象（内存还是接口）
  • #WR 写入数据
  • #RD 读取数据
  • #DEN 数据读写允许控制
  • DT/#R 数据读取/输出方向控制引脚。
  • ALE地址锁存信号

---

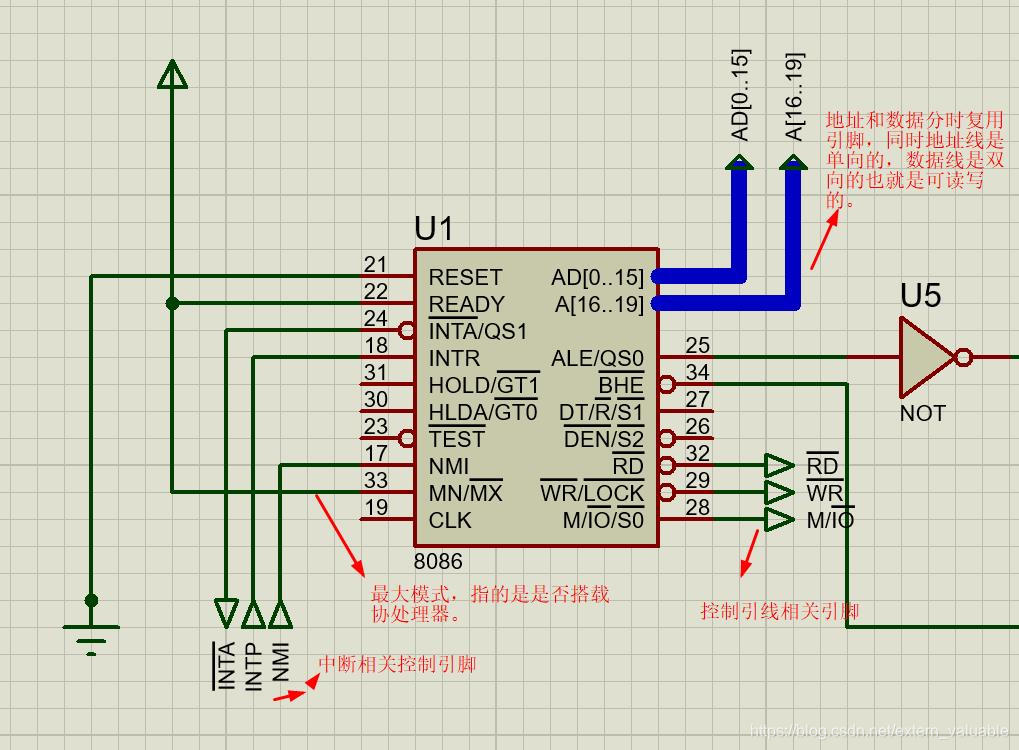

实验一 搭建8086最小工作系统

要求：在最小模式下完成8086cpu最小系统的搭建（仅仅搭建三条总线和内存/外设访问接口）

实验结果
