LCD接口模式

Frame Buffer Driver

LCD 接口模式

enum lcdc_lcd_mode {
    TFT_24BITS,
    TFT_18BITS,
    TFT_16BITS,
    TFT_8BITS_SERIAL,
    TFT_8BITS_DUMMY_SERIAL,
    TFT_MIPI,

    SLCD_6800,
    SLCD_8080,
    SLCD_MIPI,
    SLCD_SPI_3LINE,
    SLCD_SPI_4LINE,
};

LCD接口模式一般有这么几种：MCU模式、RGB模式、SPI模式、VSYNC模式、MDDI模式、DSI模式，MCU模式有时也叫MPU模式。只有TFT模块才有RGB接口模式，平时应用较多的就是MCU模式和RGB模式，它们之间的区别主要有以下几点：

1、MCU模式：会解码命令，由timing generator产生时序信号，驱动COM。

2、MCU模式数据先写入GRAM再写屏幕，常用于显示静态图片;RGB模式直接写屏，常用于视频。

MCU模式

因为主要针对单片机的领域在使用，因此得名。后在中低端手机大量使用，其主要特点是价格便宜的。MCU-LCD接口的标准术语是Intel提出的8080总线标准，因此在很多文档中用I80来指MCU-LCD屏。主要又可以分为8080模式和6800模式，这两者之间主要是时序的区别。数据位传输有8位，9位，16位，18位，24位。连线分为：CS、RS（命令数据选择），RD、WR再就是数据线了。优点是控制简单方便，无需时钟和同步信号。缺点是要耗费GRAM，所以难以做到大屏（3.8以上）。对于MPU接口的LCM，其内部的芯片就叫LCD驱动器。主要功能是对主机发过的数据/命令进行变换，变成每个象素的RGB数据，使之在屏上显示出来。这个过程不需要点、行、帧时钟。

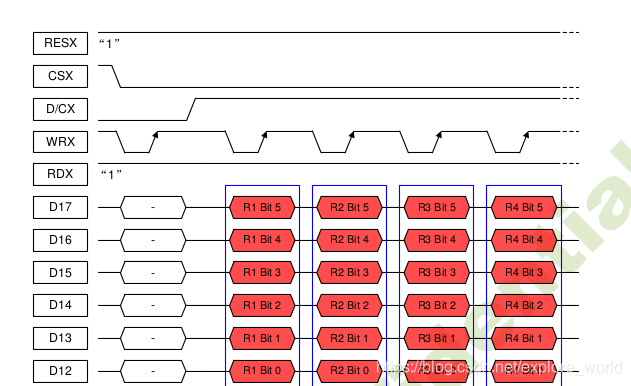

• I8080模式

RESX复位芯片，CSX片选，D/CX命令数据选择(低为数据高为数据)，WRX写数据，RDX读数据

• M6800模式

支持可选择的总线宽度8/9/16/18-bit（默认为8位），其实际设计思想是与I80的思想是一样的， 主要区别就是该模式的总线控制读写信号组合在一个引脚上WR，而增加了一个锁存信号E。

VSYNC模式

该模式其实就是就是在MCU模式上加了一个VSYNC信号，应用于运动画面更新，这样就与上述两个接口有很大的区别。该模式支持直接进行动画显示的功能，它提供了一个对MCU接口最小的改动，实现动画显示的解决方案。在这种模式下，内部的显示操作与外部VSYNC信号同步。可以实现比内部操作更高的速率的动画显示。但由于其操作方式的不同，该模式对速率有一个限制，那就是对内部SRAM的写速率一定要大于显示读内部SRAM的速率。

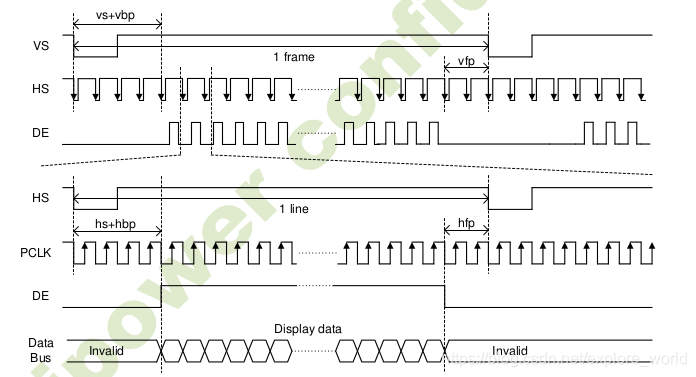

RGB模式

大屏采用较多的模式，数据位传输也有6位，16位和18位，24位之分。连线一般有：VSYNC，HSYNC，DOTCLK，CS，RESET，剩下就是数据线。它的优缺点正好和MCU模式相反。RGB-LCD的显存是由系统内存充当的，因此其大小只受限于系统内存的大小。

SPI模式

采用较少，有3线和4线的，连线为CS/，SLK，SDI，SDO四根线，连线少但是软件控制比较复杂。

DSI模式

该模式串行的双向高速命令传输模式，连线有D0P，D0N，D1P，D1N，CLKP，CLKN。
