Kubedge部署

Kubedge部署

该部署分为三部分：

• 使用VirtualBoX虚拟机搭建Kubedge的Master和Worker节点
• 使用阿里云ECS服务器和树莓派4B搭建Kubedge的Master和Worker节点
• 使用树莓派4B和树莓派4B搭建Kubeege的Master和Worker节点

本文是针对阿里云ECS和树莓派环境进行的环境搭建

阿里云ECS和树莓派4B搭建Kubedge的Master和Worker节点

阿里云ECS服务器

阿里云ECS服务器租用，网址;https://cn.aliyun.com/。

按照网页要求注册，满足免费试用资格的会出来相应的型号，我租用的是免费试用版本。

型号：2核（vCPU) 4 GiB

地域选择和你距离比较近的地方就行

镜像选择的是Ubuntu 18.04 64位操作系统

设置初始密码

租用成功后，可以从控制台进入自己的租用详情。https://home.console.aliyun.com/home/dashboard/ProductAndService

远程连接有一下几种方式：

• 页面上的远程连接，在线登录
• 利用Xshell远程连接
• 利用MobaXterm远程连接

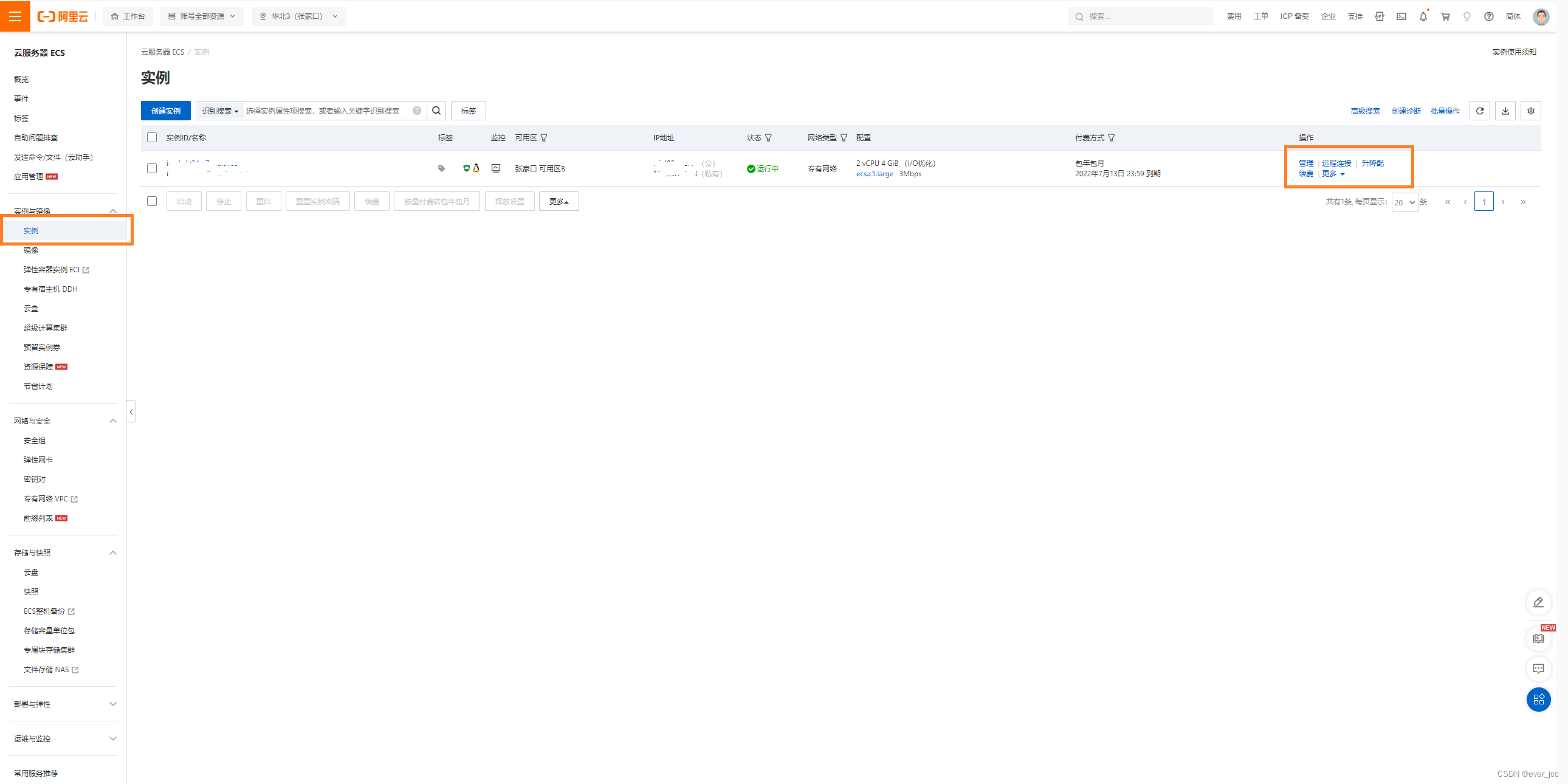

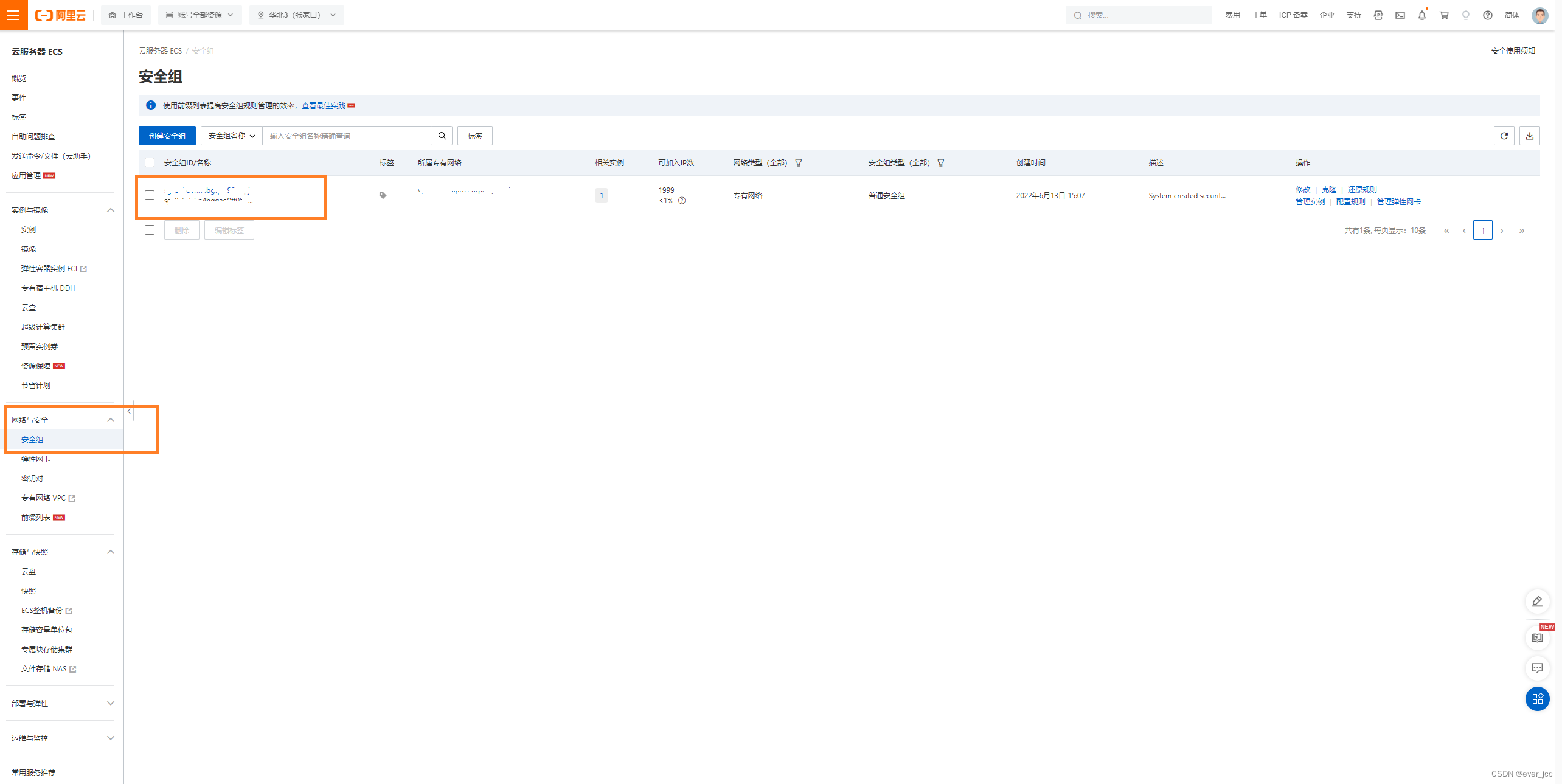

在控制台（网络与安全）（安全组）打开相关的端口，双击橙色框中的蓝色链接

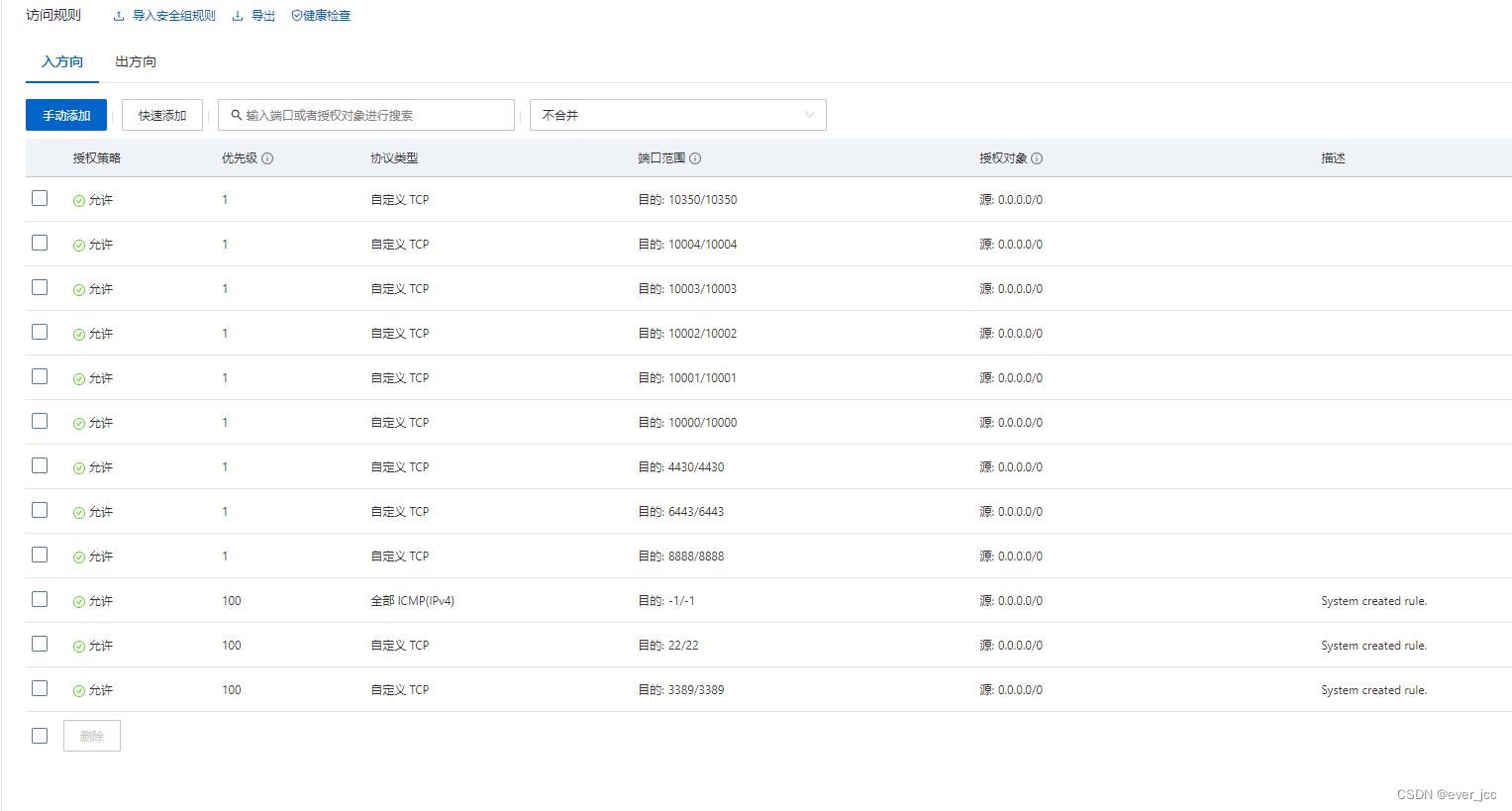

以下是我添加的端口信息：打开6443， 10000-10004， 10350端口

构建Master节点

需要进入root权限

关闭防火墙

swapoff -a

安装Docker:

官方：https://docs.docker.com/engine/install/ubuntu/

菜鸟 https://www.runoob.com/docker/ubuntu-docker-install.html

curl -sSL https://get.daocloud.io/docker | sh

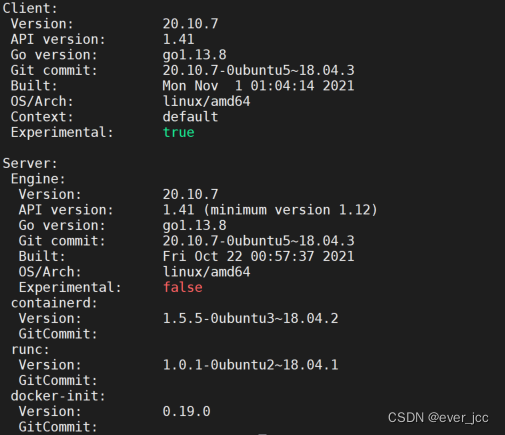

查看安装的Docker版本的信息

docker version

查看Docker信息

docker info

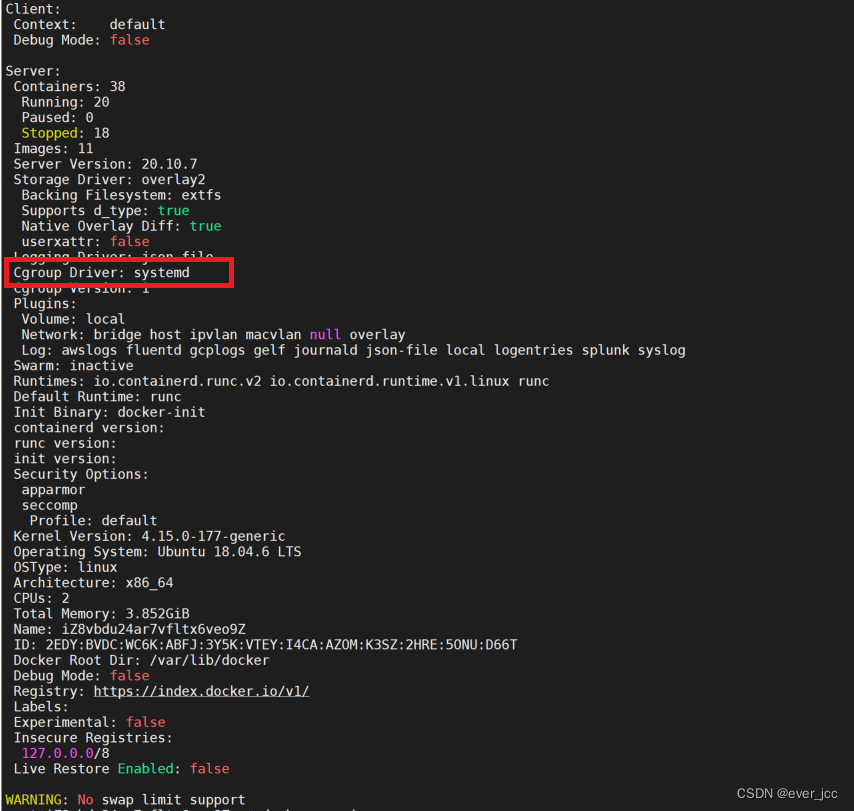

标注红色方框的Cgroup driver， docker默认是cgroupfs，由于Kubedge中Master节点的安装要基于Kubernetes, Kubernetes支持的cgroup drvier是systemd。要做以下的修改并重启docker。

vim /etc/docekr/damon.json

进入insert模式，输入：

{
 "exec-opts":["native.cgroupdriver=systemd"]
}

保存退出，然后重启docker

systemctl restart docker

安装Kubernetes相关依赖组件

官网：https://kubernetes.io/docs/home/

但是官方文档在国内的环境不太适用，用以下代码

# 安装https
sudo apt-get update && sudo apt-get install -y apt-transport-https

# 使用阿里云镜像
curl https://mirrors.aliyun.com/kubernetes/apt/doc/apt-key.gpg | apt-key add -

#运行
cat <<EOF >/etc/apt/sources.list.d/kubernetes.list
deb https://mirrors.aliyun.com/kubernetes/apt/ kubernetes-xenial main
EOF

apt-get update

# 可以指定版本，可以在github查看相关的版本
apt install -y kubelet=1.18.5-00
apt install -y kubectl=1.18.5-00
apt install -y kubeadm=1.18.5-00

# 安装完成后可以查看相关的信息
kubelet --version
kubeadm version
kubectl version

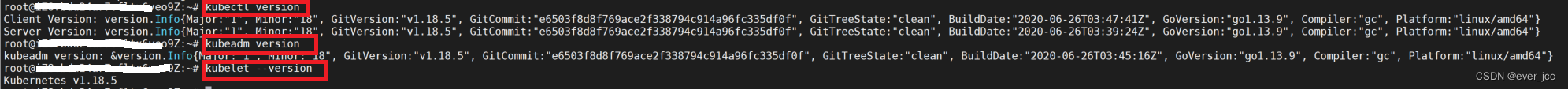

正常的话可以得到以下的输出

如果kubectl version中输出，the connection to the server localhost: xxxx,was refused…可以先忽略。

Kubeadm init

kubeadm init --image-repository=registry.aliyuncs.com/google_containers --pod-network-cidr=10.244.0.0/16 --kubernetes-version=v1.18.5

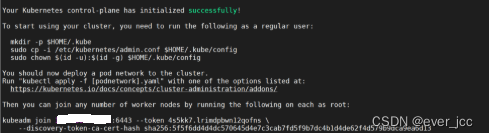

成功后输出：

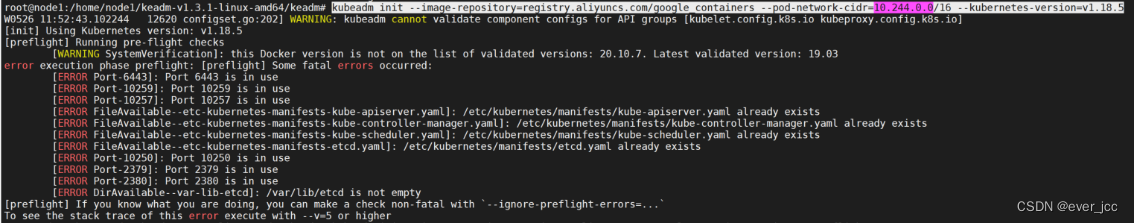

如果出现报错信息：Port 6443 is in use等

查看端口对应的进程，杀掉。

netstat -anp|grep 6443
ps -ef | grep kubelet
kill xxxx

如果自动起来，无法杀掉，可以重置，再init

kubeadm reset

如果报错： Please manually remove this etcd member using etcdctl， 可以手动删除Kubernetes的相关文件

rm -rf /etc/kubernetes/*
rm -rf /root/.kube/
kubeadm reset

提示成功后，再重新init

kubeadm init --image-repository=registry.aliyuncs.com/google_containers --pod-network-cidr=10.244.0.0/16 --kubernetes-version=v1.18.5

到这里后，可以按照信息提示执行下述命令，然后查看的节点信息

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

kubectl get nodes

得到如下输出

忽略node1节点，此时的输出，master的节点应该是NotReady，需要在集群中部署一个pod newtork， 可以用下列命令，也可以在网页自行选择合适的版本链接：https://kubernetes.io/docs/concepts/cluster-administration/addons/

kubectl apply -f https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

如果提示无法访问Github，可以自行下载文件，再执行

kubectl apply -f kube-flannel.yml

这时再执行kubectl get nodes，会看到master 节点准备好了。

然后部署nginx

docker pull nginx
kubectl create deployment nginx --image=nginx
kubectl expose deployment nginx --port=80 --type=NodePort

部署完上述可以用kubectl get pods进行查看

如果是pending, 用describe查看相关的报错信息,一般是有污点，把相关的污点删除就行，执行下述命令

# 查看报错信息
kubectl describe pod nginx

# node后是主节点的名字
kubectl taint node iz8vbdu24ar7vfltx6veo9z node-role.kubernetes.io/master:NoSchedule-

用Keadm安装Kubedge

官网：https://kubeedge.io/zh/docs/setup/keadm/

Github: https://github.com/kubeedge

也可以参考下述命令

wget https://github.com/kubeedge/kubeedge/releases/download/v1.9.2/keadm-v1.3.1-linux-amd64.tar.gz

解压

tar -zxvf keadm-v1.9.2-linux-amd64.tar.gz

进入文件

cd /keadm-v1.9.2-linux-amd64.tar.gz/keadm

# 此处存在疑问参考：https://blog.lanweihong.com/posts/56314/
sudo iptables -t nat -A OUTPUT -d <X.X.X.X(主节点公网ip)> -j DNAT --to-destination <X.X.X.X(主节点私网ip)>

./keadm init --advertise-address=X.X.X.X(此处填公网ip)

启动成功后，获取密钥

./keadm gettoken

树莓派服务器和树莓派4B节点

开始配置树莓派环境和Kubedge相关节点

安装树莓派系统

官网：https://www.raspberrypi.com/software/

准备一张 32GB SD卡，读卡器， 连接到电脑上

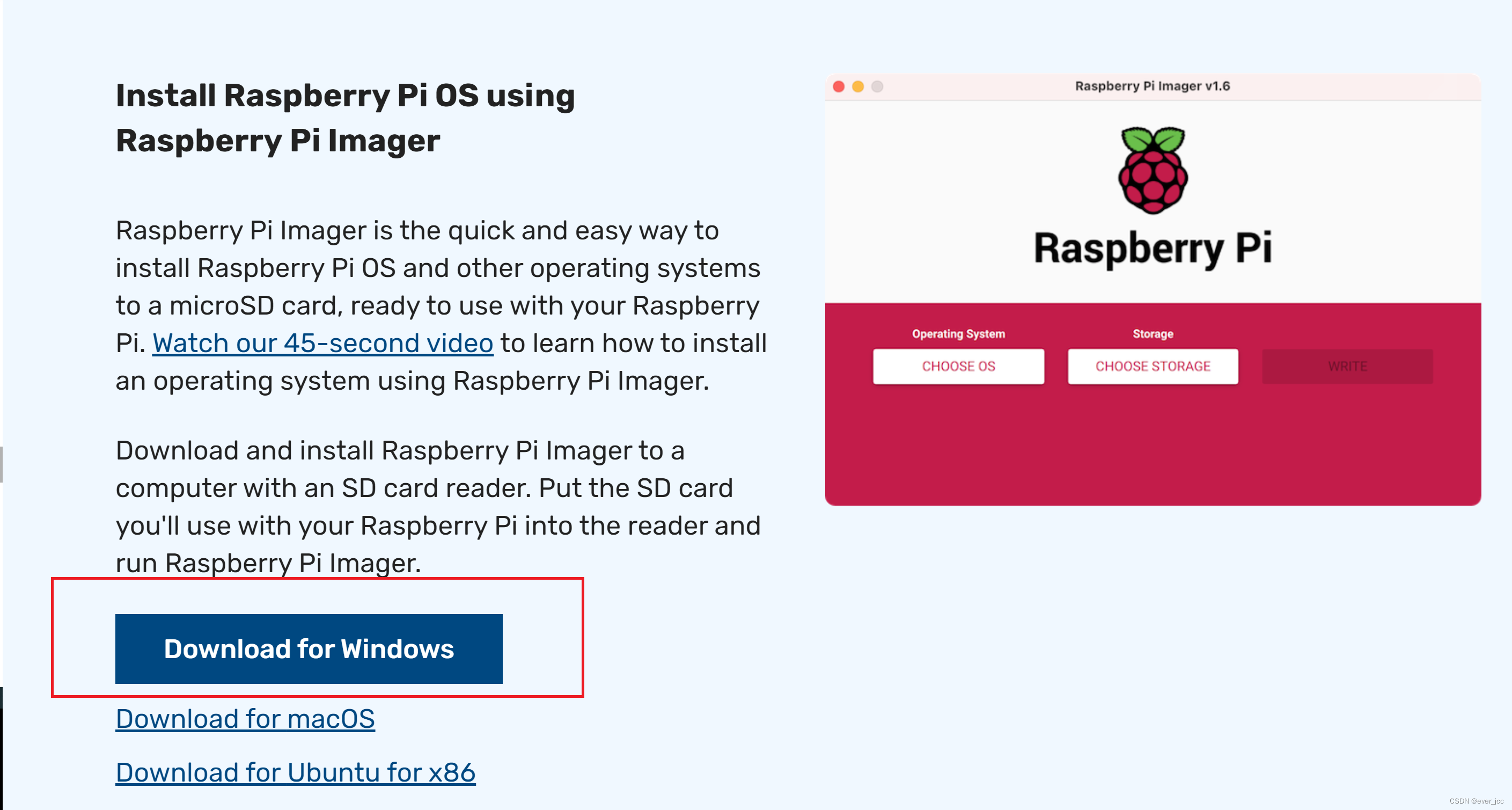

从官网下载相关的镜像，如果你的电脑是Windows系统，就选择相应的环境

这时会下载到电脑上一个image, 点击，运行，选择要烧录的SD卡，安装的系统等基本信息，可以在此处配置好密码，wifi信息等。然后等待下载安装就可以了。

安装完成后，将SD卡插入到树莓派板上，接通电源，第一次连接，可以接到一个显示器上，接通电源。

如果网络信息没有配置成功，可以手动配置wifi信息，并查看ip。

# 配置WiFi
vim /etc/wpa_supplicant/wpa_supplicant.conf

# 查看ip
ipconfig

# 为了以后远程登录方便，可以设置静态ip

设置好上述信息后，可以用Xshell等远程连接树莓派，输入用户名和密码登录即可

配置Kubedge相关环境

进入root权限

swapoff -a

安装docker, 和阿里云ecs安装步骤一样

curl -sSL https://get.daocloud.io/docker | sh

查看docker 相关信息， 出现以下报错

WARNING: No memory limit support
WARNING: No swap limit support
WARNING: No kernel memory limit support
WARNING: No kernel memory TCP limit support
WARNING: No oom kill disable support

划重点，这个不修改，则无法正常加入集群
Ubuntu 20.04版本， 参考：https://zhuanlan.zhihu.com/p/160282268
Ubuntu 18.04版本， 参考：https://blog.youkuaiyun.com/yinjl123456/article/details/118034953

我安装的是20.04版本

cp /boot/firmware/cmdline.txt /boot/firmware/cmdline.txt.bak
vim /boot/firmware/cmdline.txt

# 在后边接着添加下述命令，不要换行不要逗号，添加完重启才能重新加载成功
cgroup_enable=cpuset
cgroup_enable=memory
cgroup_memory=1
swapaccount=1

重启后再查看docker info，便没有了上述警报。

安装keadm, 注意版本，注意自己的树莓派是arm64还是arm版本

wget https://github.com/kubeedge/kubeedge/releases/download/v1.9.2/keadm-v1.3.1-linux-arm64.tar.gz

# 设置网络
iptables -t nat -A OUTPUT -d <X.X.X.X(主节点私网ip)> -j DNAT --to-destination <X.X.X.X(主节点公网ip)>

cd keadm-v1.9.2-linux-arm64/keadm/

./keadm join --cloudcore-ipport=X.X.X.X:10000(公网ip) --edgenode-name=node1 --token=276c7(master节点得到的密钥)

这时在master节点处查看，便可以看到相关的worker节点信息。

到此，基于阿里云ecs服务器和树莓派的Kubedge集群便建立好了。

常用命令

kubectl get nodes
kubectl get pods
kubectl describe

部署metric server

metric server可以再Master节点处获取各个节点或者pod的CPU、Memory信息

部署官网：https://kubeedge.io/en/docs/advanced/metrics/

首先需要部署logs

官网：https://kubeedge.io/en/docs/advanced/debug/

按照官网的部署基本没有问题。

在Master节点设置环境变量

# 设置私网ip就行
export CLOUDCOREIPS="X.X.X.X"

# 查看
echo $CLOUDCOREIPS

在Master节点为CloudStream生成证书，我们从Github上下载一份certgen.sh ：

/etc/kubeedge/certgen.sh stream

设置Iptables 规则（Master节点上操作）

iptables -t nat -A OUTPUT -p tcp --dport 10350 -j DNAT --to $CLOUDCOREIPS:10003

更新cloudcore.yaml和edgecore.yaml

cp /etc/kubeedge/config/cloudcore.yaml /etc/kubeedge/config/cloudcore.yaml.bak

vim /etc/kubeedge/config/cloudcore.yaml

做以下修改

cloudStream:
  enable: true
  streamPort: 10003
  tlsStreamCAFile: /etc/kubeedge/ca/streamCA.crt
  tlsStreamCertFile: /etc/kubeedge/certs/stream.crt
  tlsStreamPrivateKeyFile: /etc/kubeedge/certs/stream.key
  tlsTunnelCAFile: /etc/kubeedge/ca/rootCA.crt
  tlsTunnelCertFile: /etc/kubeedge/certs/server.crt
  tlsTunnelPrivateKeyFile: /etc/kubeedge/certs/server.key
  tunnelPort: 10004

重启cloud

pkill cloudcore
nohup cloudcore > cloudcore.log 2>&1 &

在worker节点做以下修改

cp /etc/kubeedge/config/edgecore.yaml /etc/kubeedge/config/edgecore.yaml.bak

vim /etc/kubeedge/config/edgecore.yaml

edgeStream:
  enable: true
  handshakeTimeout: 30
  readDeadline: 15
  server: 192.168.0.139:10004 （对应的云的ip地址）
  tlsTunnelCAFile: /etc/kubeedge/ca/rootCA.crt
  tlsTunnelCertFile: /etc/kubeedge/certs/server.crt
  tlsTunnelPrivateKeyFile: /etc/kubeedge/certs/server.key
  writeDeadline: 15

重启edgecore

systemctl restart edgecore.service

如果重启失败，可能是因为kube-proxy进程在运行，可以杀掉后再尝试重启

部署metric server

在以上的基础上，部署metric server， 官方给出的教程无法进行下载:https://kubeedge.io/zh/docs/setup/keadm/，

可以尝试使用这个部署步骤：https://kubeedge.io/en/docs/advanced/metrics/

我是用以下的步骤进行部署成功的

在Master节点上，参考这篇：https://www.jianshu.com/p/031e4f71e8a0,

Metrics-server镜像拉取：

docker pull liguoyu3564/metrics-server-kubeedge:latest

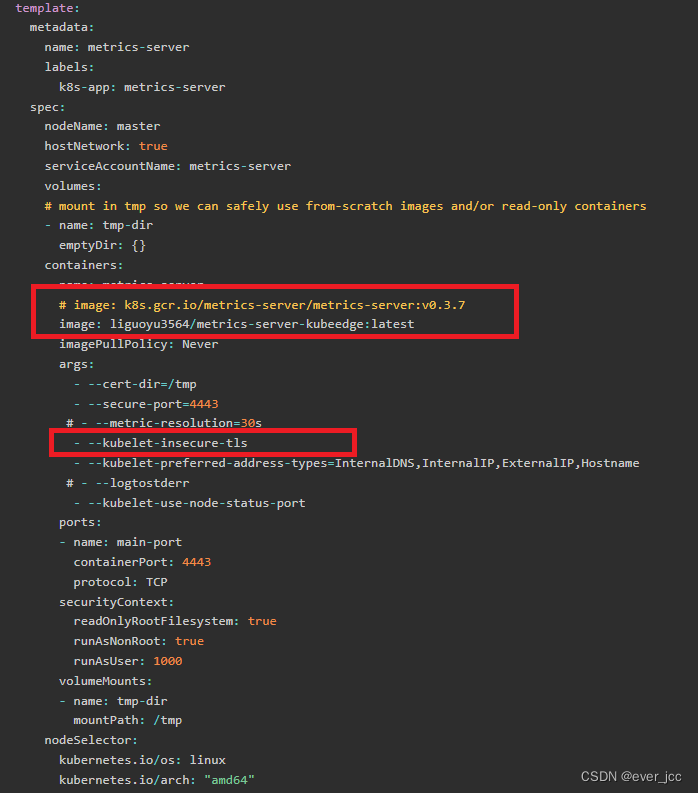

修改配置部署文件（deploy_components.yaml， 可以从kubernetes官网下载一份，或者从简书链接复制一份)， 修改红色方框的内容。

修改完成后保存

kubectl apply -f deploy_components.yaml

执行下述命令

kubectl top nodes

如果有一下错误

Error from server (ServiceUnavailable): the server is currently unable to handle the request (get nodes.metrics.k8s.io)

可以参考：https://blog.youkuaiyun.com/ivesgg/article/details/121733376，https://blog.youkuaiyun.com/wangchuang227/article/details/105738075

首先，在/etc/kubernetes/manifests/kube-apiserver.yaml, 增加

--enable-aggregator-routing=true

重启kubelet

systemctl  restart  kubelet

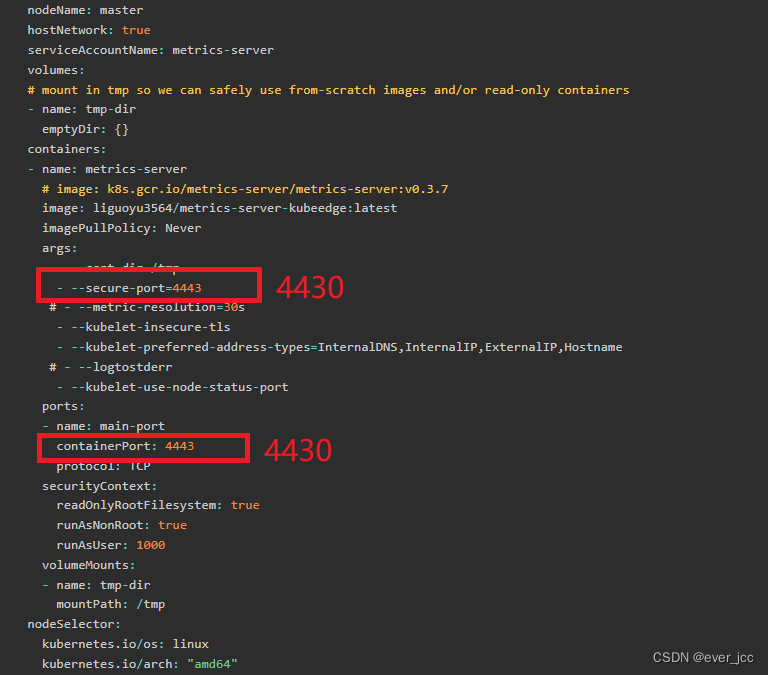

然后，在原来的deploy_components.yaml文件中继续做以下修改

保存后执行

kubectl delete -f deploy_components.yaml

kubectl apply -f deploy_components.yaml

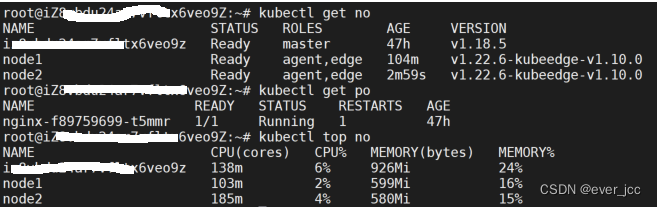

此时再执行kubectl top nodes, 便会看到以下的输出

完结，撒花！
