【微知】Mellanox网卡如何查看网卡的模式是RoCE还是IB？（cma_roce_mode -d mlx5_0）

原创 于 2025-06-15 00:07:27 发布 · 452 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#Mellanox #RDMA

背景

Mellanox网卡的模式有些时候需要查询，有些时候需要设置。本文记录查询和设置方法。

命令

cma_roce_mode -d mlx5_0 #读取
cma_roce_mode -d mlx5_0 -s 2 #设为值roce模式 1表示ib

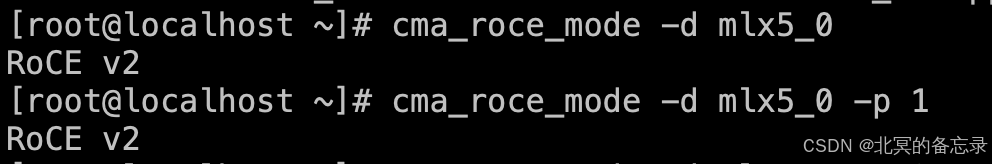

在这里插入图片描述

实操

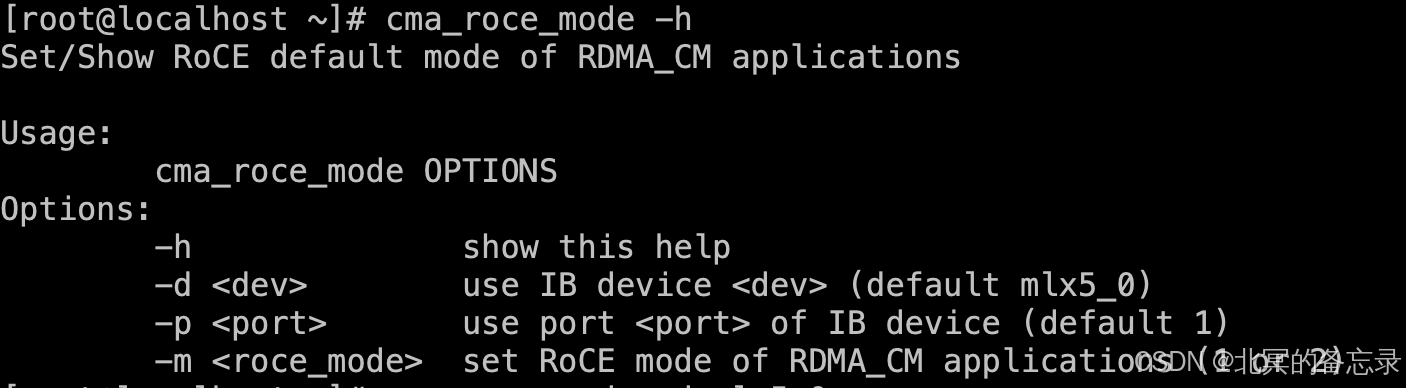

在这里插入图片描述
