电路研究3.1——PADS库文件转换成AD

已于 2025-02-23 15:42:00 修改
阅读量841 收藏 6
点赞数 16
文章标签： 嵌入式硬件
于 2025-01-21 09:54:57 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/esmember/article/details/145264881
版权

        这里是我在研究Air780EP的封装时候遇到了问题。那就是合宙提供的Air780EP只有PADS的集成库跟pcb库。我一直使用的是AD画图，所以要不自己做封装，要不就想办法导成AD的。之前解决了，之后也就没注意，今天想起来了就再贴过来，便于留档跟大家学习。

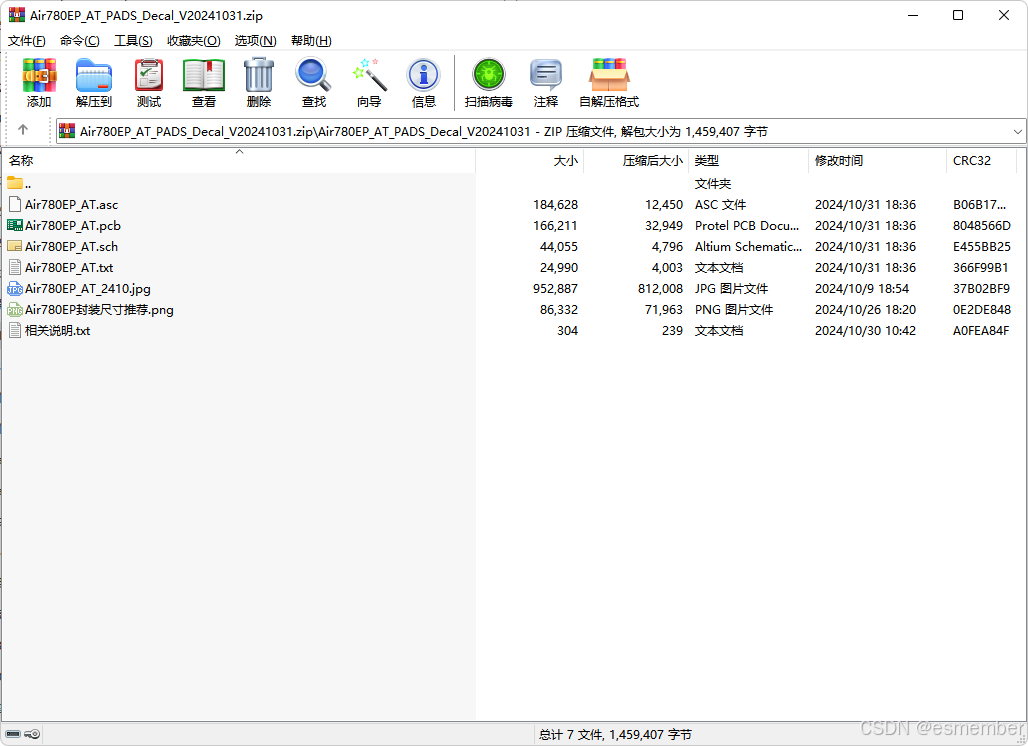

        我用的是AD14，在合宙提供下载的资料是

随便解压到任何文件夹下就好了，这个我之前解压出来了，所以就很多临时文件。就不截图了。

下面过程是导入集成库跟PCB库文件：

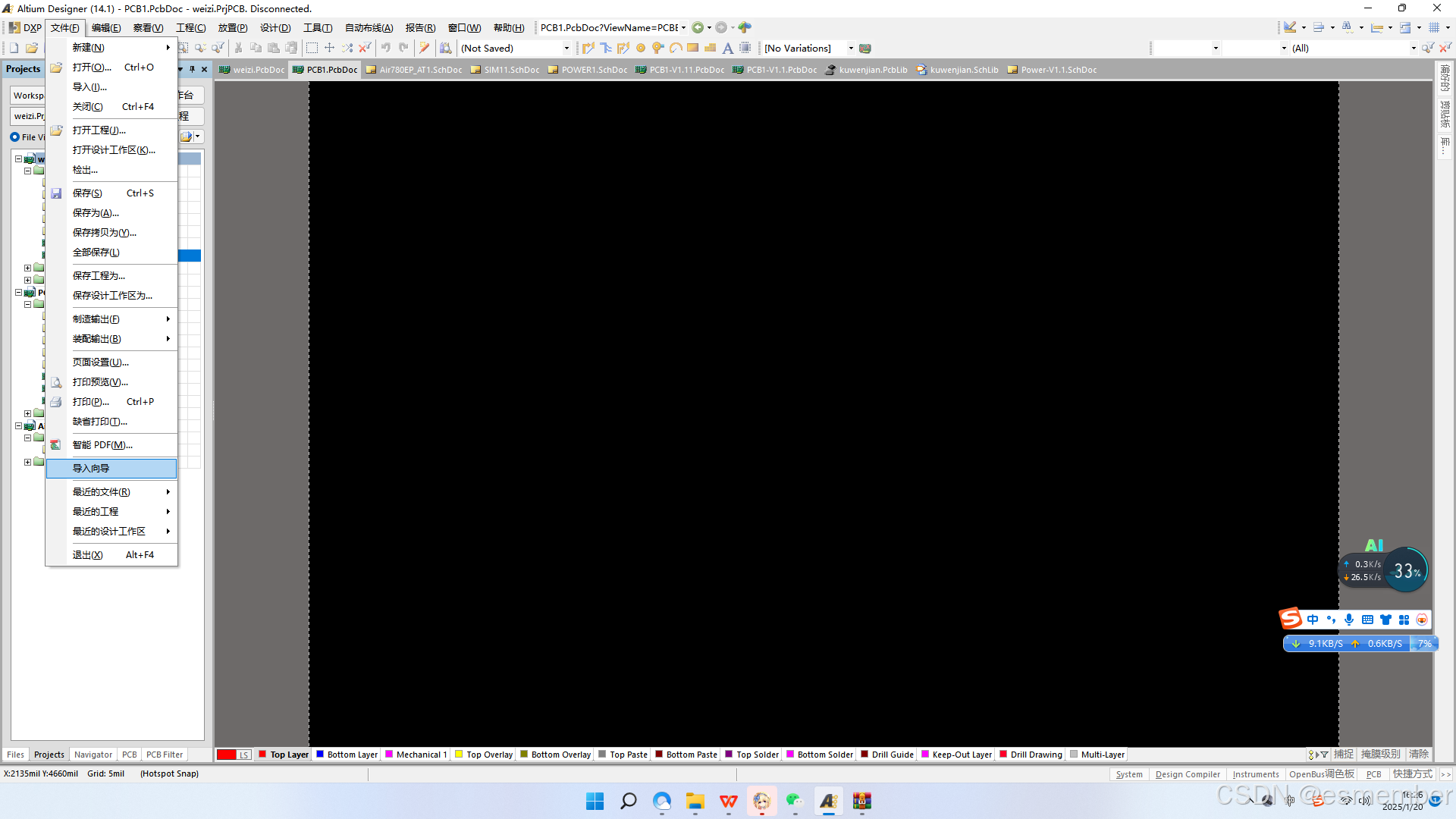

先选导入向导。

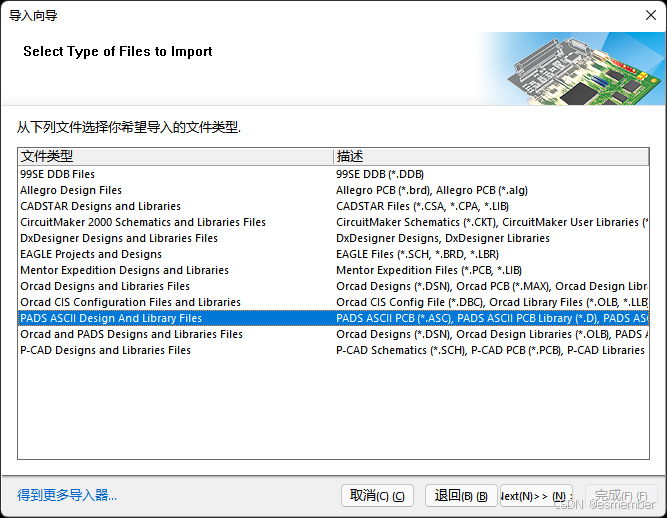

选pads的相关选项。然后next之后，
