电路研究9.1——合宙 Air780EP 模组

        GPRS模块选择了合宙 Air780EP 模组，所以开始研究本模块，初始是定位跟语音通话功能，当然在学习过程中可能会涉及的别的功能。

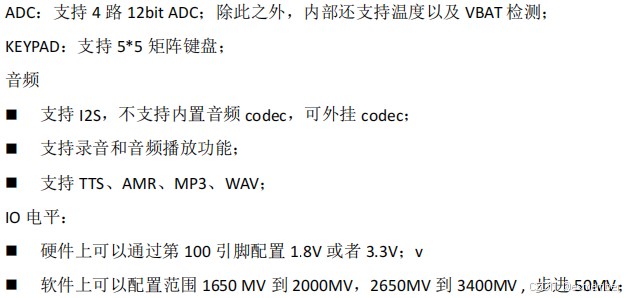

        先列出此芯片的相关功能：

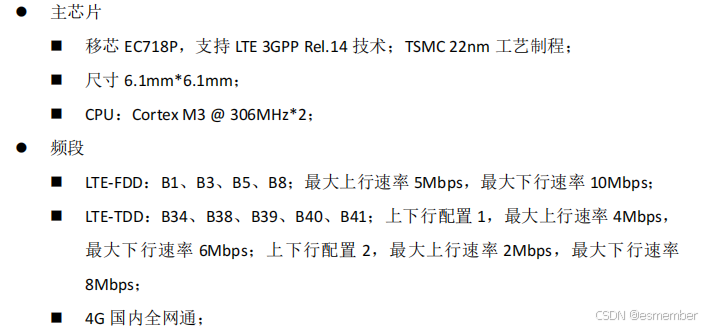

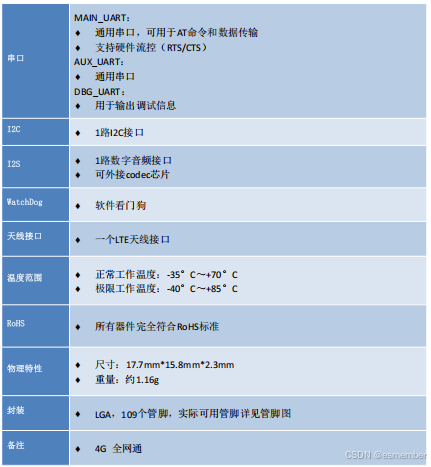

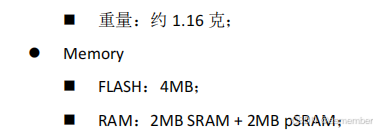

        这个就是尺寸跟功效了，毕竟不知道大家用的哪家公司的SIM卡，所以就选用了全网通的了。

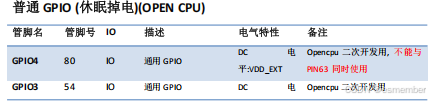

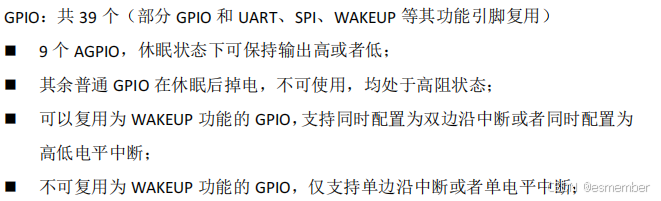

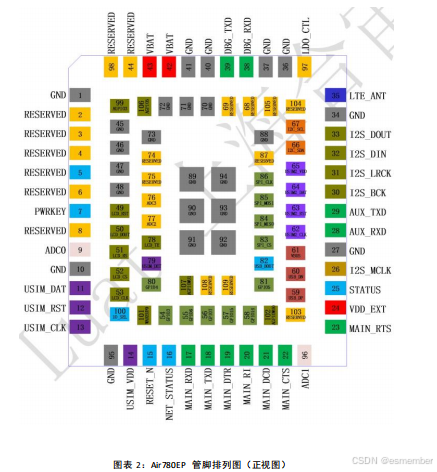

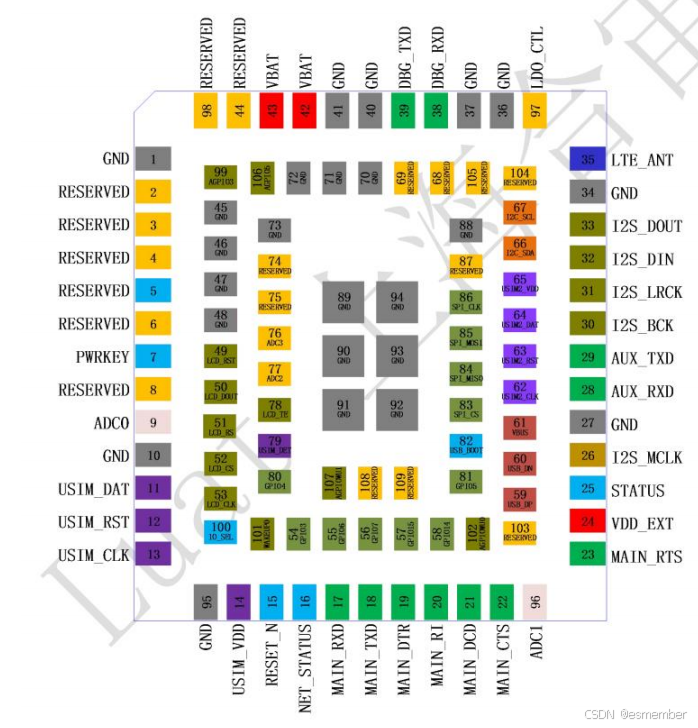

        这个用于做pcb跟编程了。

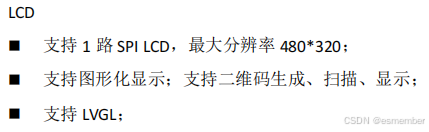

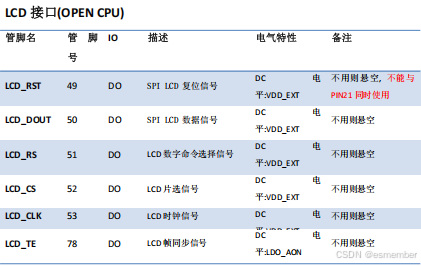

        这个是液晶显示的，我记得管脚数量，符合串口通讯的液晶屏。

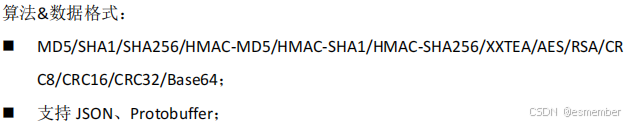

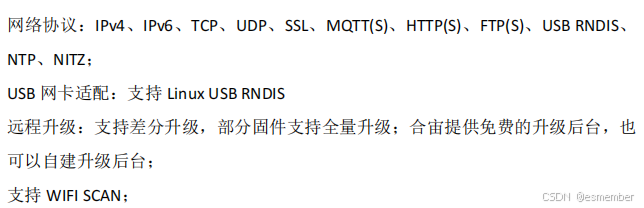

        这基本上是本芯片的所有功能了。目前我也是第一次自己研发，之前有研发的前辈，不过只有存档记录什么的，自己研发还是没有的呢。

        这里发现了一个短信功能电信的不支持，不过根据设计需求，又不是手机，所以短信有不有到没啥，不影响使用；还有一个VoLTE 通话功能不支持，难道不能语音通话，于是就去找了找VoLTE 通话功能：

        VoLTE（Voice over LTE）通话功能‌是一种基于4G网络的高清语音和视频通话技术，通过IP传输技术实现数据、语音、视频及短/彩信业务的统一承载。VoLTE通话具有以下优势：

        1.高清语音和视频通话‌：VoLTE提供高清语音和视频通话，语音质量提升2倍，画面稳定，不需要额外流量‌。

‌        2.低延迟‌：VoLTE的语音接续时延在3秒以内，接通等待时间更短，通话质量更高‌。

        3.双通功能‌：在使用VoLTE通话时，用户可以边通话边上网或打游戏，不会出现掉线的情况‌。

        原来是这个，安心了，本芯片又不是应用到手机上，无妨。平时而且平时我压根就不知道这个呢。所以就纳闷这个功能是啥。所以通话应该是可用的。

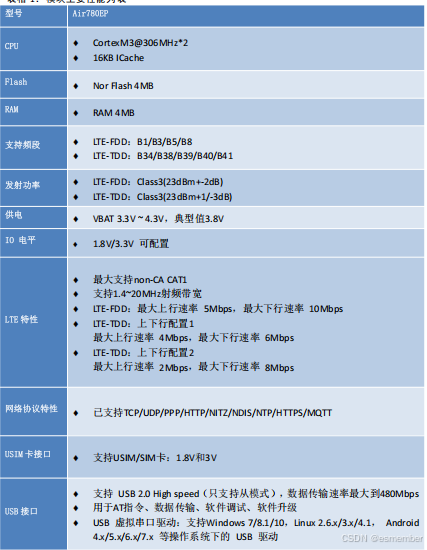

        模块的性能：

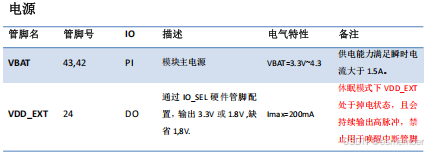

        电源我用了3.3V的电源，算是最低限了，不知道行不行，到时焊接板子以后再深入测试确认一下。

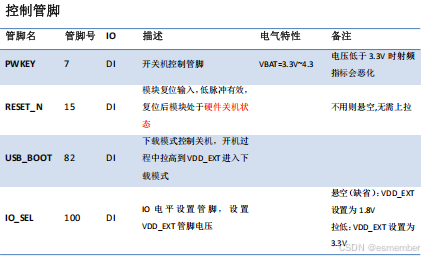

        这个就是开关机的关键了。因为转换出来的3.3V，所以只要无法提供芯片TLV62569DBVR的ldo输入电压就会断电吧？这个需要等着正式测试时候确认。

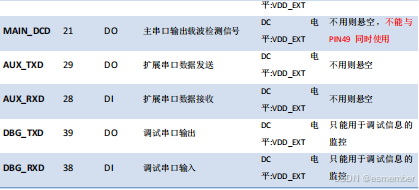

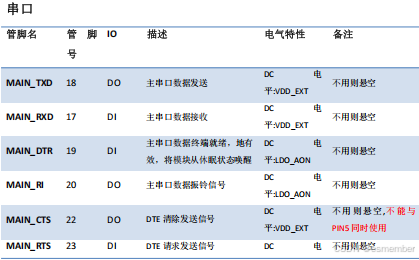

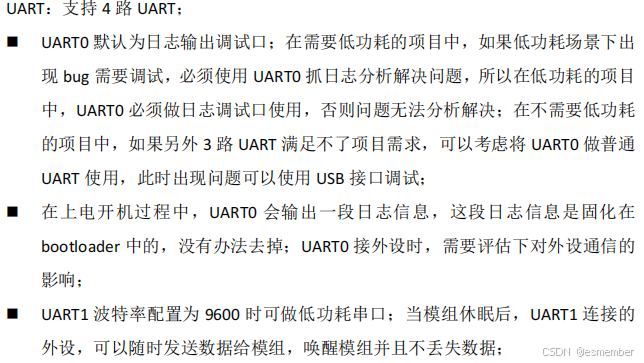

        串口main这个作为了AT指令的端口了。

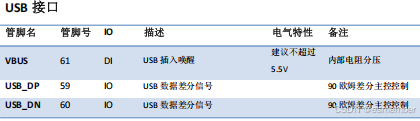

        USB好像也能做AT指令，所以也备上了。

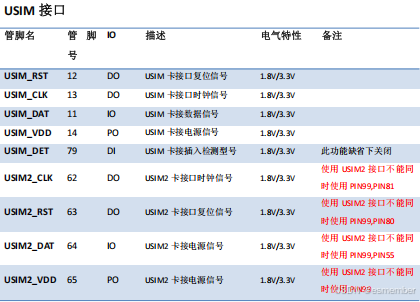

        这个不是手机，所以只用到了SIM1卡口,SIM2卡口的话就没接入电路。





        这个用到了，所以接了麦克风跟喇叭。

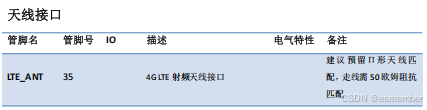

        这个天线为了通讯更好，肯定要有的。





        指示灯那是一定要有的，。为了查找问题，所以必须指示的。

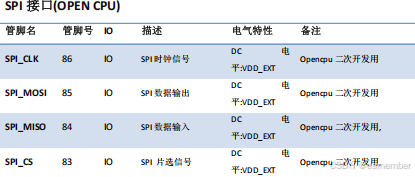

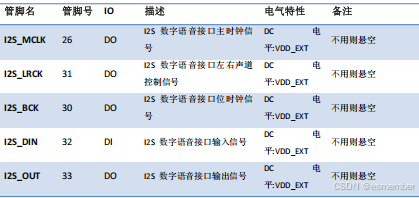

        因为担心语音等的I2S接口不好用，所以这个端口我也延伸了出来，作为备选使用。说实在的，我用过LCD，I2C，ADC等功能这个I2S跟SPI我不记得使用过，加上stm32编程还没学完，可能用过我不清楚呢。

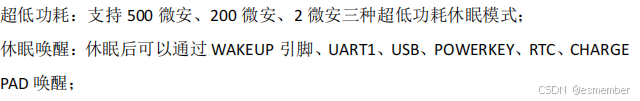

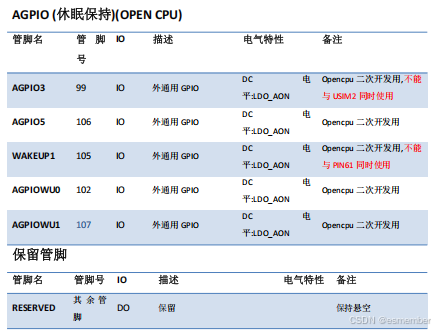

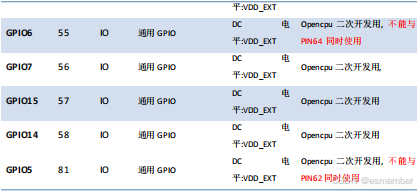

        至于唤醒管脚，我到时加了几个，以前压根没想过用睡眠模式，很是耗电，这次就提上了日程，深入研究一下。

        就这些了，基本上还是需要后期测试的。

        补：之后正式开始研究AT指令了，这个算是简单熟悉一下模组本身，实际上线路也是搭建好了，这里只是补充一下一些需求。
