电路研究5——音频信号跟晶振

        以前一直使用的是无源晶振，不过刚刚遇到了难题，我打算使用语音信号，所以就选了HT9200A款芯片，结果它应用到了晶振是3.579545MHz，于是查找了一下，发现无源晶振比有源晶振还大，我就纠结起来了。有源晶振我以前还真没用过，我担心不会用。

        1）无源晶振：

        英文名称为Crystals，是晶体谐振器的简称，是基于石英晶体的谐振器件。从本质上来说它是一个石英晶体元件，是一个被切割和加工成特定形状和尺寸的石英晶体片。当通过电流给予其激励时，它就会利用石英晶体天然的机电效应来产生一个精确的频率，石英晶体在电场的作用下会产生振荡。我们常用的无源晶振的频率范围在几kHz到几十MHz之间，但特定的应用可能会要求更高或更低的频率。

        我们最常用的，我也喜欢用，很简单，地方也少，加2个晶振，最多在加一个电阻就好了。

        不过能找到的晶振好像比较大，8M的倒是有小的，这个还真没小的。

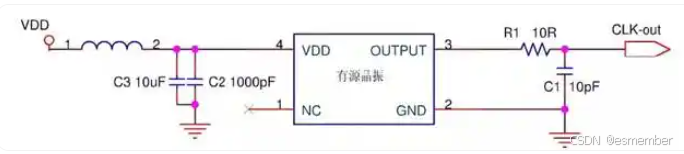

        2）有源晶振：

        英文名称为Crystal oscillator，是晶振振荡器的简称，这是一种集成了振荡器电路的晶振器件，它可以直接输出一个稳定的方波信号。其基本工作原理是利用石英晶体的压电效应和振荡器电路的反馈机制。当石英晶体受到外部压力时，它会产生电压，然后振荡器电路将电压反馈并增大，从而维持晶体的振荡。

        以前还真没用过，也不知道怎么用，o(*￣︶￣*)o，不过开电路好像附属器件还挺多的，估计占的地方应该不少吧。

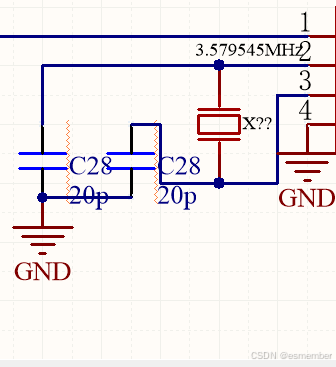

        根据HT9200A来看，无源晶振本体大些，但是外围电路小还是选无源的吧。加上HT9200A使用的是串行通讯。

        HT9200A的推荐电路：



        这个是音频输出模块的电路，应该需要在加上一个外放电路来播放信息。

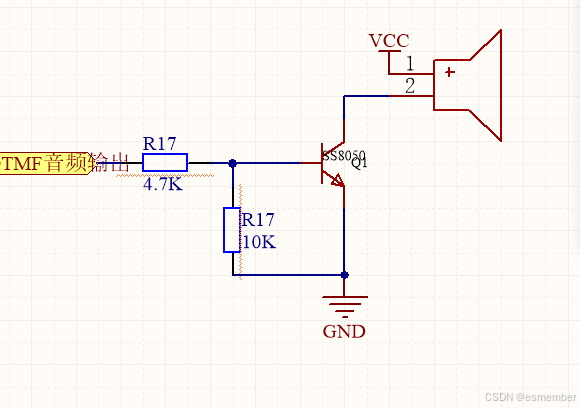

        加个蜂鸣器电路不知道行不行呢：

        补：就这些了，不知道对不对呢，等我做好了再回来看看对不对。
