Orange3实战教程：可视化---雷达图

Radviz

Radviz 是一种结合探索性数据分析和智能数据可视化增强的非线性多维可视化技术。

输入

● 数据：输入数据集
● 数据子集：实例的子集

输出

● 选中数据：从图中选中的实例
● 数据：新增一列标记点是否被选中的数据集
● 组件：Radviz 向量

Radviz（Hoffman 等，1997）是一种非线性多维可视化技术，可将由三个或更多变量定义的数据以二维投影形式展示。可视化变量作为锚点等距分布在单位圆周围，数据实例则显示为圆内的点。其位置由物理隐喻确定：每个点通过弹簧连接到变量锚点，弹簧的刚度与对应变量的值成正比，最终点的位置由弹簧力的平衡决定。在可视化前，变量值会被归一化至 0 到 1 之间。

靠近一组变量锚点的数据实例，其对应变量的值会显著高于其他变量。

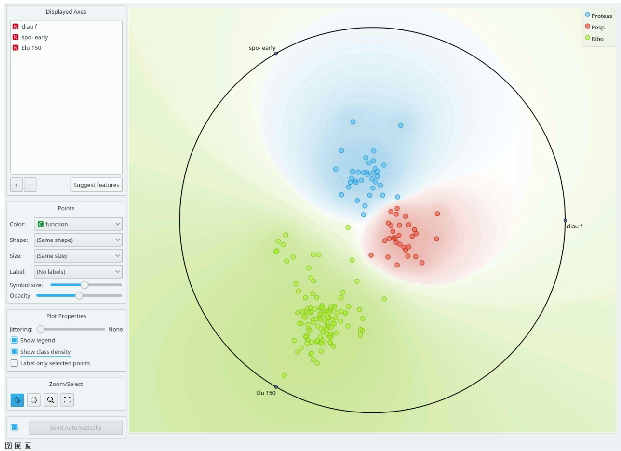

下图展示了 Radviz 小部件对功能基因组学数据集（Brown 等，2000）的可视化结果。图中数据实例按类别着色，可视化空间则根据计算的类别概率着色。值得注意的是，该可视化效果能清晰区分不同类别
