内存模型详解

我们已经知道如何获取内存数据，但是这些数据从哪儿来呢？毕竟只有知道来源，我们才能从源头进行治理。那接下来，我们就对 App 运行时的内存模型进行一个全面且详细的剖析。

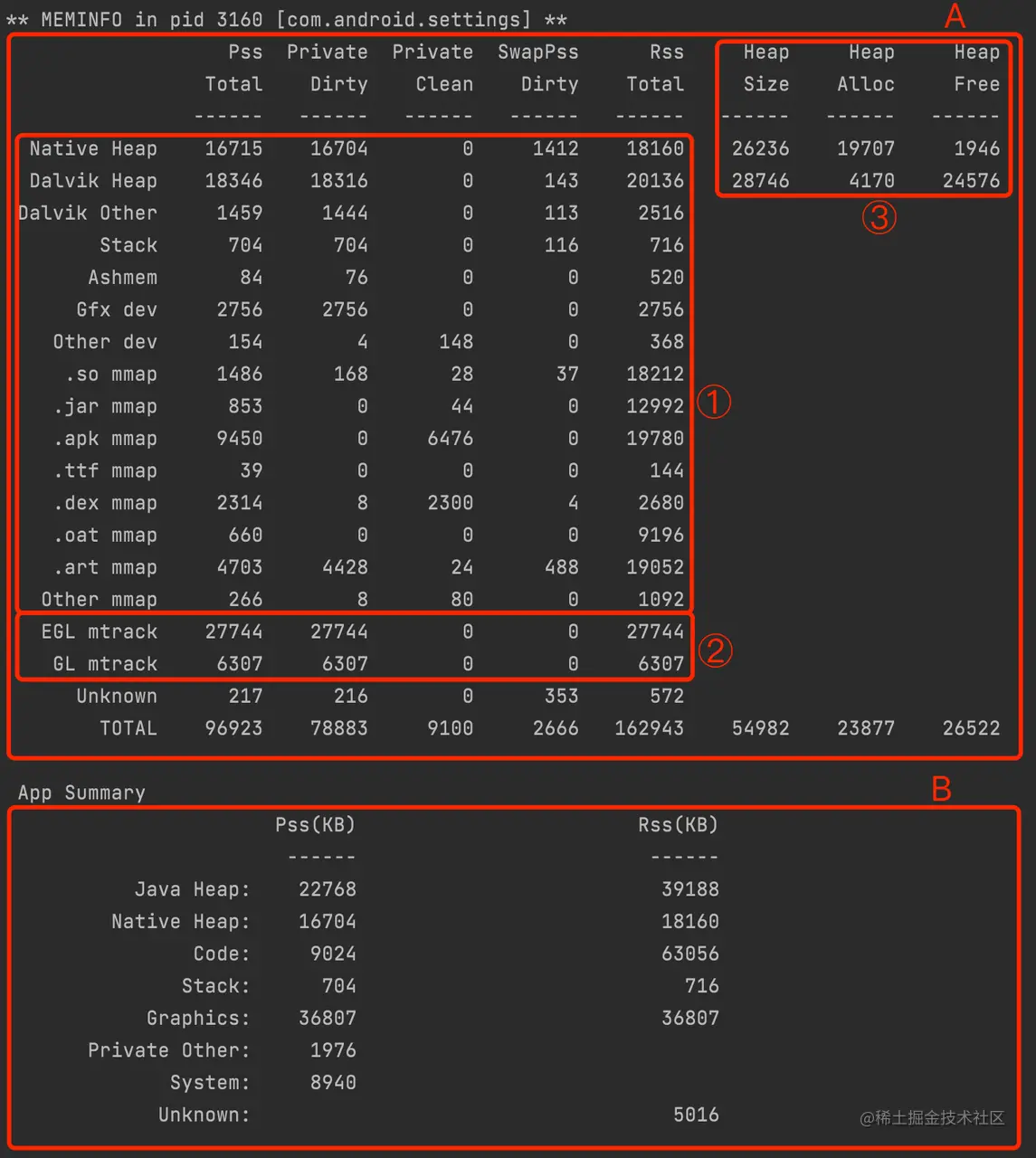

我们以系统设置这个 App 为例子，通过 adb 命令获取的内存数据如下：

这里把上面的数据分为两个部分：A 区域和 B 区域。其中 A 区域的数据主要来自前面提到的 android_os_Debug_getMemInfo 接口，B 区域的数据则是对 A 区域中的数据做了汇总处理。

A区域

前面我们已经了解到，android_os_Debug_getMemInfo 接口的数据有两部分来源，一部分是读取 maps 文件解析到每块内存所属的数据，另一部分是读取 libmemtrack 接口的数据获取到的 graphic 内存数据。这两部分的数据来源就组成了 A 区域中的三块数据。下面我们分别来看看这三块数据。

数据 ①：maps 文件数据

maps 文件是分析内存很重要的一个文件，通过 maps 文件我们可以详细知道这个进程的内存中存放了哪些数据。maps 文件存放在 /proc/{ pid }/maps 路径中，该路径除了存放该进程的 maps 文件，还存放了该进程的所有其他信息的数据。如果你感兴趣可以深入了解一下。

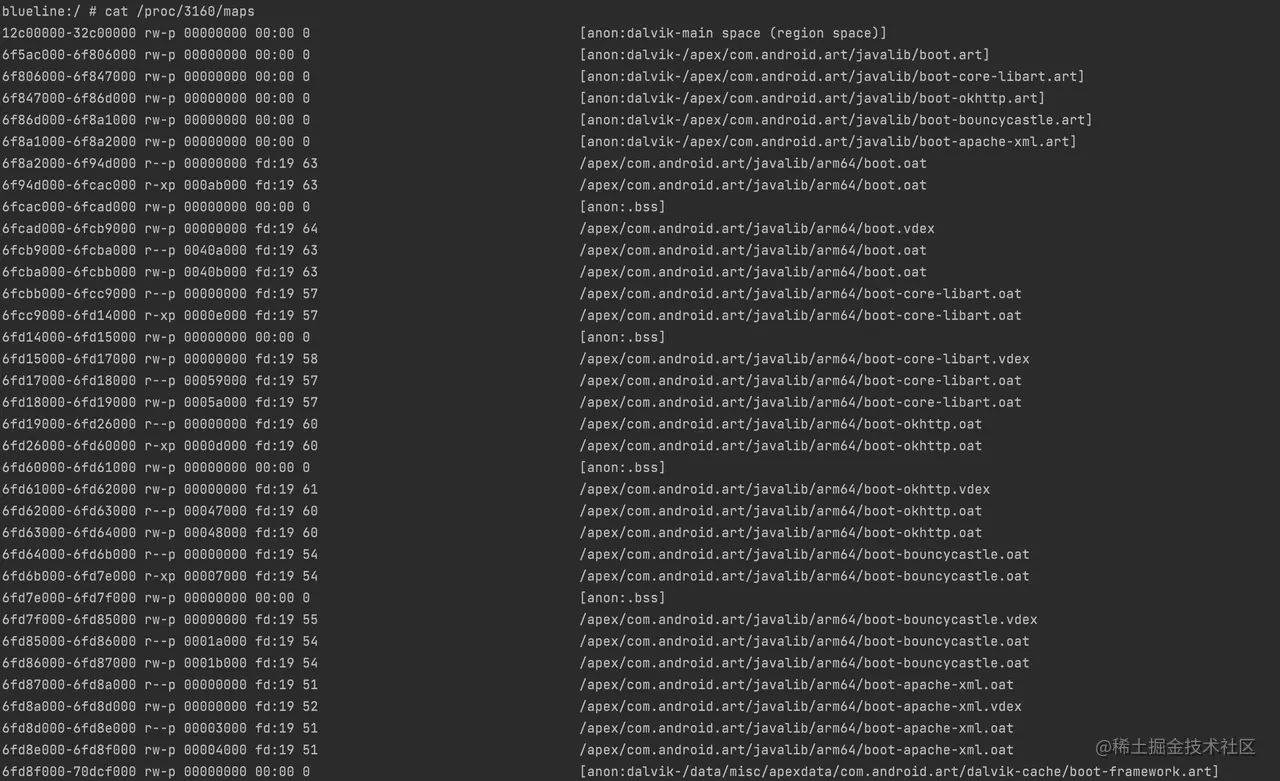

对于 root 的手机，我们可以直接查看该目录下的 maps 文件。但是 maps 文件非常长，直接看会很吃力，所以我们一般会通过脚本对 maps 文件中的数据做分析和归类。下面还是以系统设置这个应用为例，它的 maps 文件的部分内容如下：

图中从左至右各个数据段的解释如下：

字段	address	perms offset	offset	dev	inode	pathname
数据	12c00000-32c00000	rw-p	00000000	00:00	0	main space (region space)]
含义	本段内存映射的虚拟地址空间范围	读写权限	本段映射地址在文件中的偏移	所映射的文件所属设备的设备号	文件的索引节点号	对有名映射而言，pathname 是映射的文件名；对匿名映射来说，pathname 是此段内存在进程中的作用

如果手机没有 root 也没关系，我们可以在运行时通过 native 层的 c++ 代码读取该文件，可以看一下android_os_Debug_getMemInfo 接口中调用的 load_maps 方法，该方法读取 maps 文件后，还做了一个详细的分类操作，分完类之后就是我们看到的数据 ① 中的数据，这个方法比较长，所以我精简了部分代码。

static bool load_maps(int pid, stats_t* stats, bool* foundSwapPss)
{
    *foundSwapPss = false;
    uint64_t prev_end = 0;
    int prev_heap = HEAP_UNKNOWN;

    std::string smaps_path = base::StringPrintf("/proc/%d/smaps", pid);
    auto vma_scan = [&](const meminfo::Vma& vma) {
        int which_heap = HEAP_UNKNOWN;
        int sub_heap = HEAP_UNKNOWN;
        bool is_swappable = false;
        std::string name;
        if (base::EndsWith(vma.name, " (deleted)")) {
            name = vma.name.substr(0, vma.name.size() - strlen(" (deleted)"));
        } else {
            name = vma.name;
        }

        uint32_t namesz = name.size();
        // 解析Native Heap 内存
        if (base::StartsWith(name, "[heap]")) {
            which_heap = HEAP_NATIVE;
        } else if (base::StartsWith(name, "[anon:libc_malloc]")) {
            which_heap = HEAP_NATIVE;
        } else if (base::StartsWith(name, "[anon:scudo:")) {
            which_heap = HEAP_NATIVE;
        } else if (base::StartsWith(name, "[anon:GWP-ASan")) {
            which_heap = HEAP_NATIVE;
        }

        // 解析 stack 部分内存
         else if (base::StartsWith(name, "[stack")) {
            which_heap = HEAP_STACK;
        } else if (base::StartsWith(name, "[anon:stack_and_tls:")) {
            which_heap = HEAP_STACK;
        }
        /
