envelope包络与findpeaks求极值点包络对比

Matlab包络线函数详解

最新推荐文章于 2025-08-11 14:11:54 发布

原创最新推荐文章于 2025-08-11 14:11:54 发布 · 8k 阅读

26 ·

CC 4.0 BY-SA版权

matlab 专栏收录该内容

16 篇文章

订阅专栏

本文详细介绍了Matlab中的envelope函数，该函数用于计算信号的包络线，包括峰值包络线、RMS包络线和解析包络线。文章通过实例展示了如何使用peak方法返回信号的峰值包络线，并比较了findpeaks函数和插值方法的应用。

matlab 自带函数：function [upperEnv,lowerEnv] = envelope(x, n, method)
函数可使用三种方式计算：如下matlab帮助文档：

%   [YUPPER,YLOWER] = ENVELOPE(X,N,ENVTYPE) specifies the type of envelope
%   to return. The default is 'analytic':
%      'analytic' - returns the analytic envelope via an N-tap FIR filter
%      'rms'      - returns the RMS envelope of X over a sliding window
%                   of N samples.
%      'peak'     - returns the peak envelope of the signal using a spline
%                   over local maxima separated by at least N points.

方法一：
peak：使用样条返回信号的峰值包络线（由至少N个点分隔的局部极大值）
方法二：
对比直接利用findpeaks函数查找峰值，然后用插值interp1得到包络线；
…

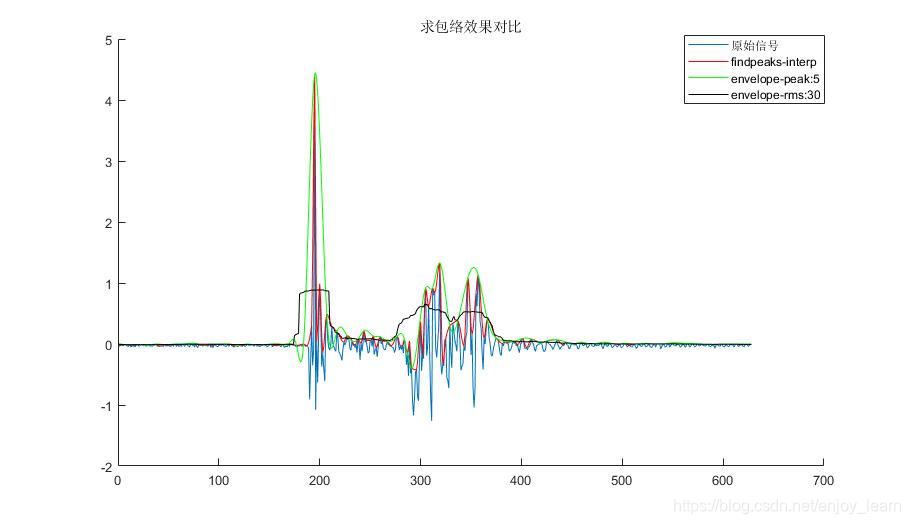

包络效果对比
N = length(x);
[pks,p]=findpeaks(x);
return=interp1([0 p N+1],[0 x§ 0],1:N,‘pchip’);
