前言:在前一篇《STM32WL开发之LM401评估板开箱及PingPong测试》中经过测试,认为STM32WL的LoRa通信和易智联的LM401评估板都是OK的,接下来就开始开发环境的准备以及对易智联随评估板提供的Demo程序进行学习。
LM401模组的软件开发环境
LM401模组采用的是STM32WLE5CB的芯片,因此其使用的还是STM32的开发环境,可以是ST公司的STM32CubeIDE软件,也可以使用Keil公司的Keil uVision5软件。我在开发中使用的是Keil uVision5软件,版本是 V5.36.
LM401模组的Demo例程介绍
LM401的Demo例程是基于STM32WL的官方代码移植而来的,主要是针对STM32WLE5CB芯片以及评估板的外设做了性能优化及改动。
本项目开发以其PingPong例程SubGHz_Phy_PingPong为基础进行开发测试,该PingPong例程不但包含了序列调度、软定时、日志输出、队列、低功耗管理等常用功能,还实现了LoRa模组开发相关的UART串口收发、LED指示、LoRa射频处理及PingPong传输实例等功能,目前全工程代码均开源,用户可方便的进行改动,以实现自己所要的功能。

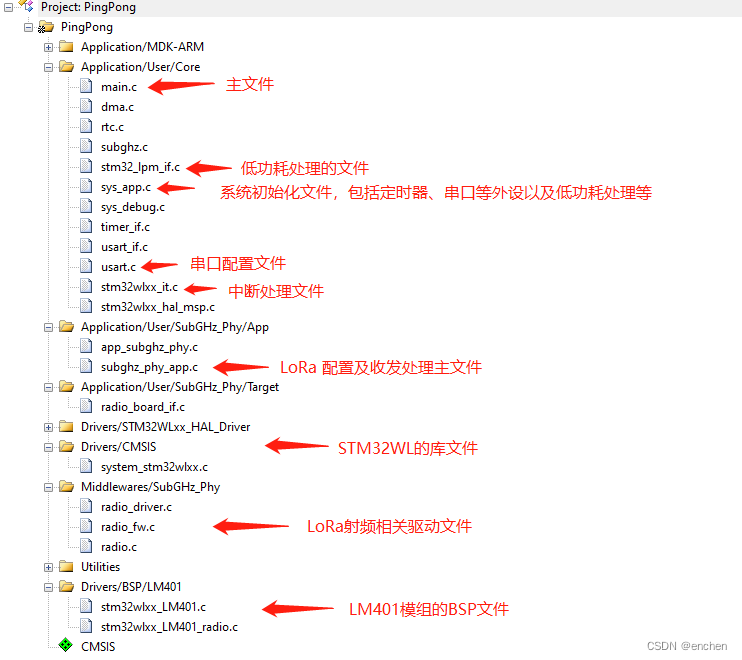

LM401的SubGHz_Phy_PingPong例程的主要文件目录结构如下:

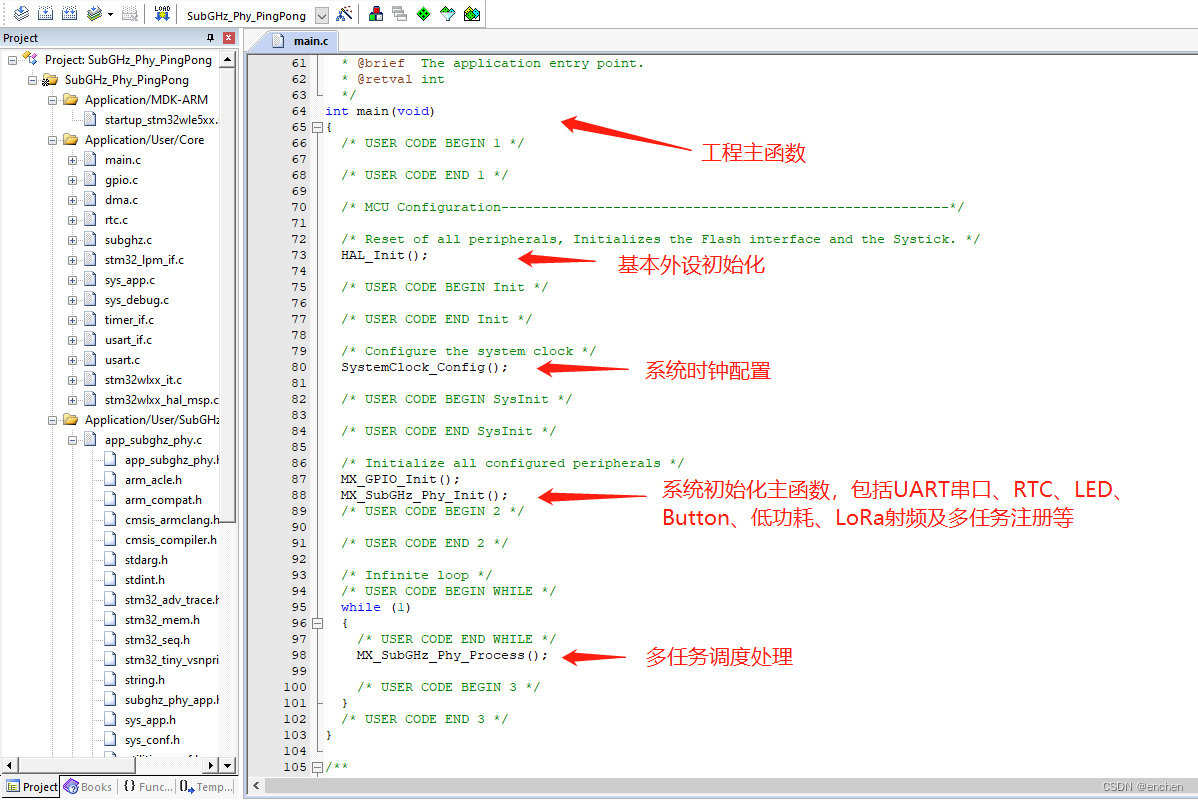

SubGHz_Phy_PingPong例程主函数架构如下:

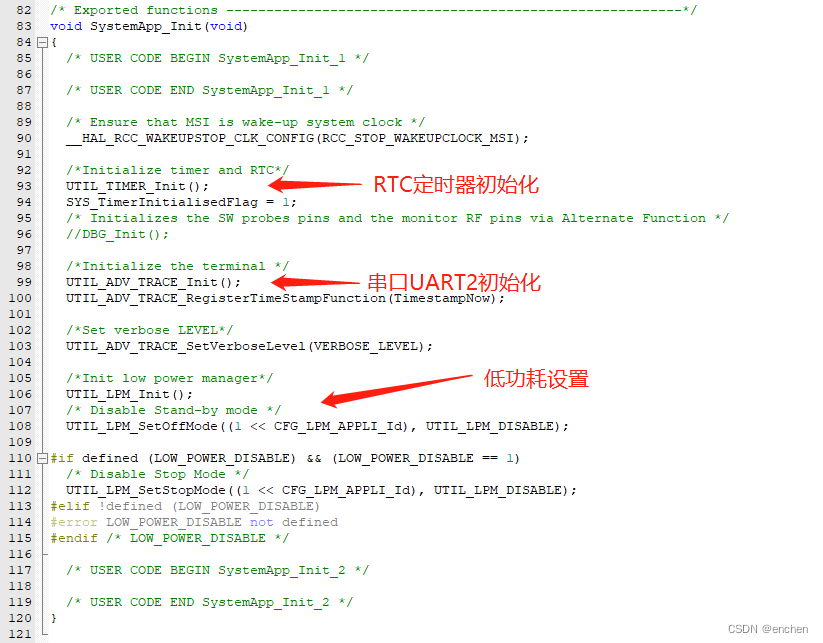

SystemApp_Init()函数的主要功能注释:

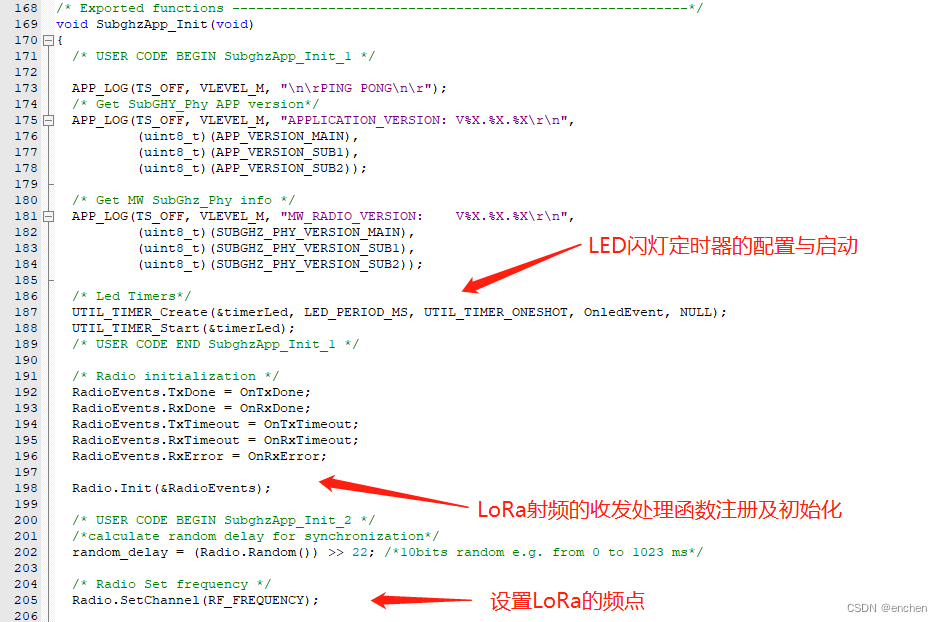

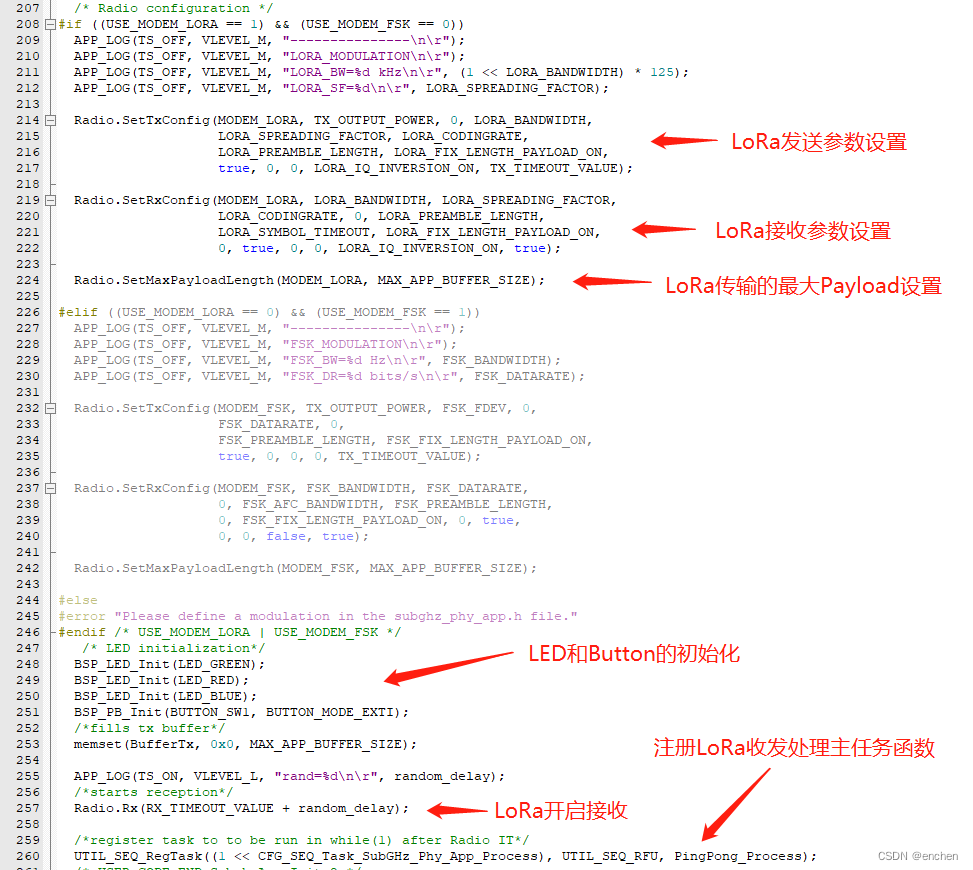

SubghzApp_Init()函数的主要功能注释:
LM401评估板硬件介绍
1、LM401评估板
LM401-Pro-Kit评估板上集成了LM401模组和ST-Link下载器,同时引出了所有的引脚,方便用户开发调试。

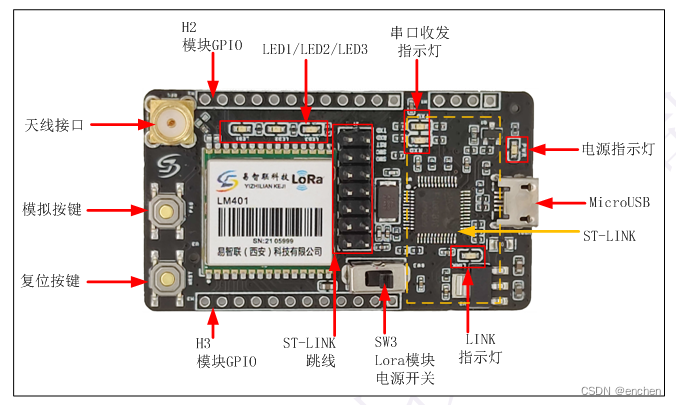

上图中,LM401-Pro-Kit 评估板由 LM401模组、ST-LINK、跳线、按键、LED 及天线IPEX接口等组成。这里的MicroUSB接口集供电、下载固件和串口收发功能于一体,用户不用额外购买下载器或连接其它数据线,只需要用Micro-B接口USB 线连接 PC 即可进行在线仿真、下载和串口输出、输入等操作。但是要注意,使用下载功能时需要把相关跳线接上。
该评估板已引出普通串口UART1和UART2,以及一个低功耗串口LPUART1,同时引出有I2C, SPI和ADC接口,基本能满足用户的大部分需求。

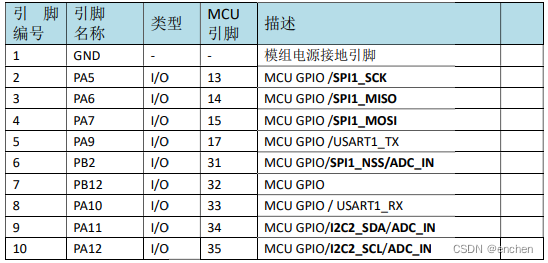

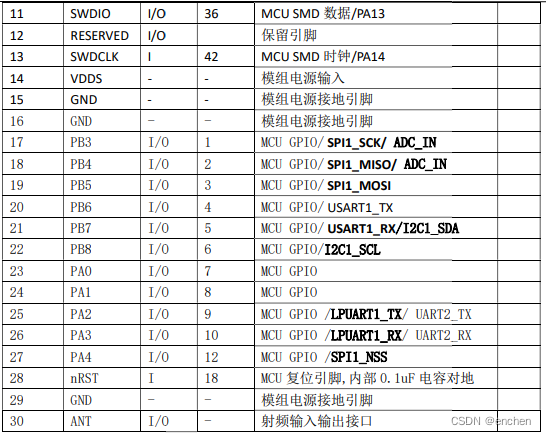

2、评估板的PinMap
