迪文屏学习笔记：2.Ascii录入以及键盘制作

可以先向迪文屏的技术支持要对应屏的出厂程序进行模拟和学习

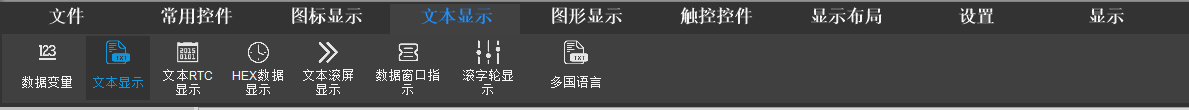

1.首先看使用控件部分，显示的话使用文本显示，按键录入选择文本录入

2.文本显示对应设置

2.1这里的变量地址要和下面文本录入的地址选择一样的，

2.2编码方式选择gbk，

2.3文本长度决定了能录入几个字符，点阵数则是决定了显示的大小

        例：wAX45   就是5个字符

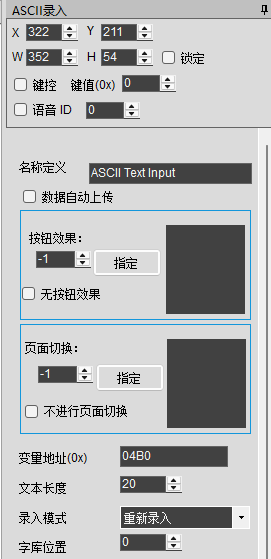

3.文本录入对应设置

3.1变量地址和文本显示的地址设置成一样的

3.2文本长度和文本显示设置成一样的

3.3录入模式看需求，可以重新录入也可以，在原有的下进行修改

3.4字库位置，今天的ascii码录入仅支持数字，字母大小写，以及特殊字符，不支持汉字，所以0号字库就够用了

3.5这里的点阵，录入显示区域以及文本颜色，决定了，你点击字母后，加载的一个区域是怎么显示的

3.6输入过程显示方式，有正常和**，根据需求选择

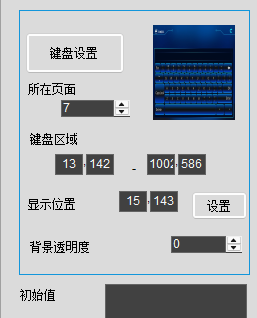

3.7键盘位置：其它页，并再下面键盘设置时选择，键盘所在页，框选范围，显示位置是框选的键盘图片左上角的坐标点，不确定的话可颠倒键盘页，光标对准左上角，记录数字并输入

4.需要自己制作一张键盘图标，一般需要的按键有 ，字母，数字，符号，enter，esc，delete，capslock

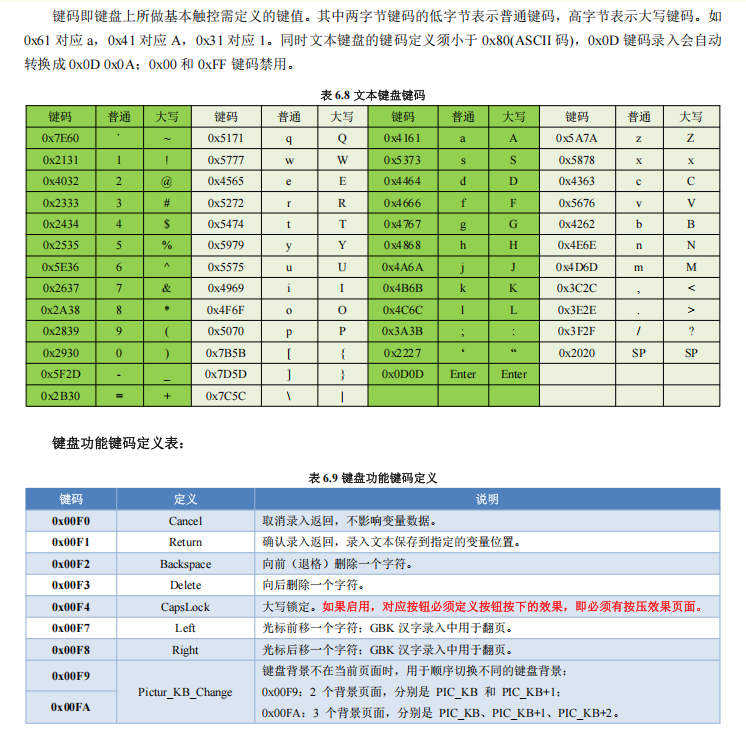

字母和数字根据上面的对应键值设置就好，控件选择基础触控，只需要修改键值就行，下面讲特殊的

enter- 0d0d 相当于回车

esc-00f0 退出键盘，放弃修改数据

delete-00f3

capslock--00f4大小写切换

这个大小写切换可以注意一下，我们可以看到每个按键对应的键值都是uint16_t,两字节，所以没有点击capslock时使用的就是所有按键的低字节，点击以后使用的就是所有按键的高字节

例如：你现在只想要数字键，不想要大写后的符号，那你就可以自己DIY一个按键

        1原本对应键值0x2131，0x21就是它对应符号的ascii码表示，如果不想要他就改成0x3131，这样就算大小写切换他显示的也只会是1，而不是符号了
