CST软件I求解器设置解决无法计算RCS的问题

rcs I求解器细节



一般默认仿真RCS都是I求解器,精度高,可以考虑多种散射,但有时候结构尺寸过大,或者考虑的频点过于高频,会导致仿真难以收敛,下面介绍2个细节,可以帮助解决一些问题。

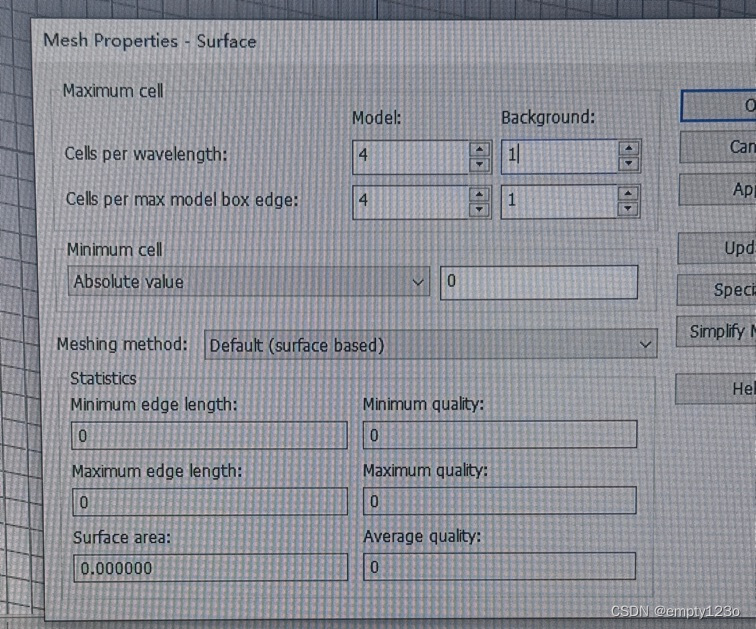

1.改变网格数量

关注频点大于8Ghz的话,可以适当降低网格数量,但具体能降低多少,需要根据模型状态摸索;过于低的网格,结果会非常不准确。




2.改变仿真精度

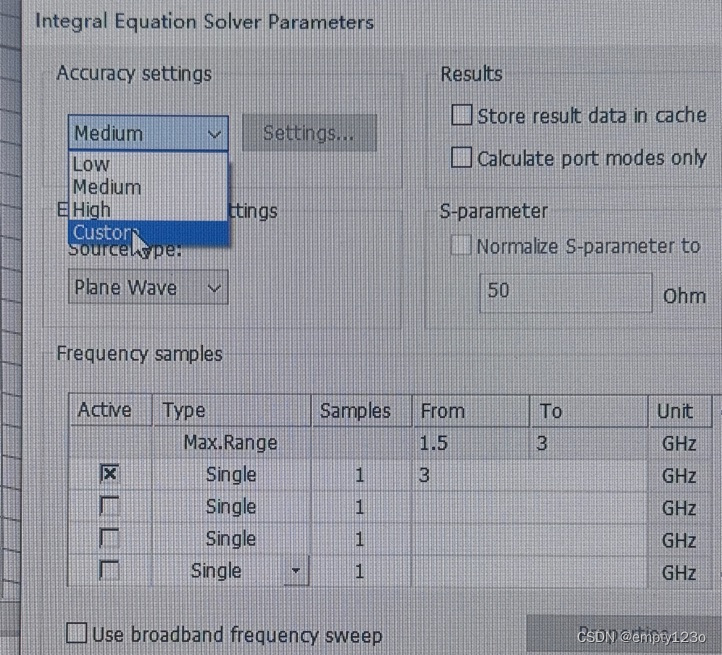

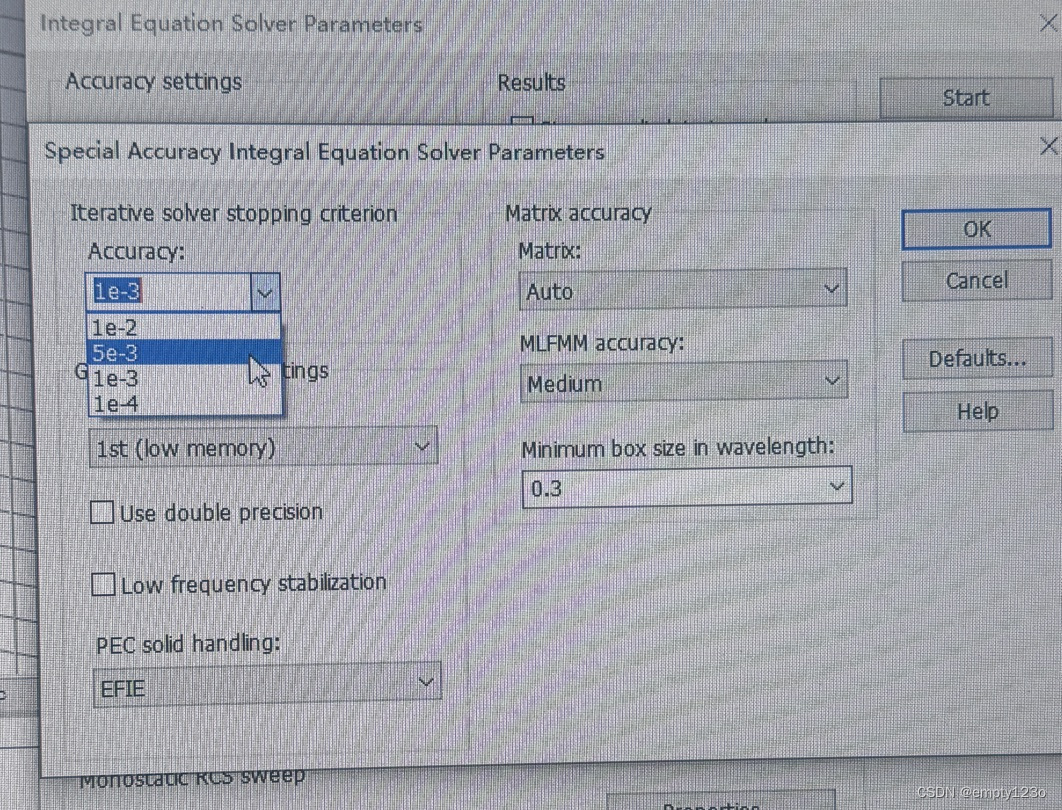

在I求解器的详细设置里,精确度点击custom,然后选择稍微低一点的精度,可以大大减少仿真时间,但这个操作不适用所有的模型,同样需要摸索对比,看到底能减小多少精度。





3.采用缩比模型

纯金属结构的话,可以考虑采用缩比模型,进行仿真,参考gjb缩比件,有相关公式可以推出愿模型的RCS数据。
