hcip第四天笔记

<OSPF>

一、OSPF的五种包

1. Hellow：发现邻居建立邻接关系
2. DBD：检查路由器的数据库之间是否同步
3. LSR：向另外一台设备请求特定的链路状态
4. LSU：发送链路状态信息
5. LSACK：确认多段的发送信息

二、OSPF的三张表

1、 邻居列表：列出每台路由器全部已经建立邻接关系的邻居路由器
2、 链路状态数据库：列出网络中其他路由器的信息，由此显示了全网的网络拓扑
3、 路由表：列出通过SPF算法计算出到达每个相连网络的最佳路径

三、OSPF的特点

1、 区域概念，有效减少路由条目对CPU和内存占用，将拓扑变动局限在本区域内，详细的LSA泛洪控制
2、 邻接关系。OSPF协议定义了一些路由器类型和网络类型，邻接关系的建立是有交换Hellow信息的路由器类型和交换Hellow信息的网络类型决定的
3、 每台收到从邻居路由器发出的LSA的路由器都会把这些LSA记录在它的LSDB中，并且发送一份LSA拷贝给这台路由器其他所有邻居。
4、 当这些路由器LSDB完全相同时，就以自身为根，使用SPF算法计算一条无环的最短路径拓扑图。从而构建自己的路由表。

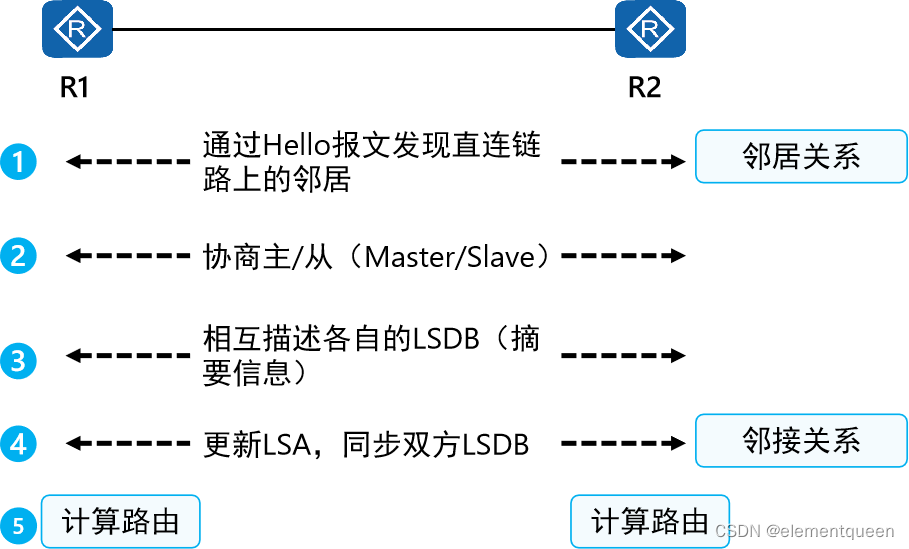

 四、OSPF工作过程

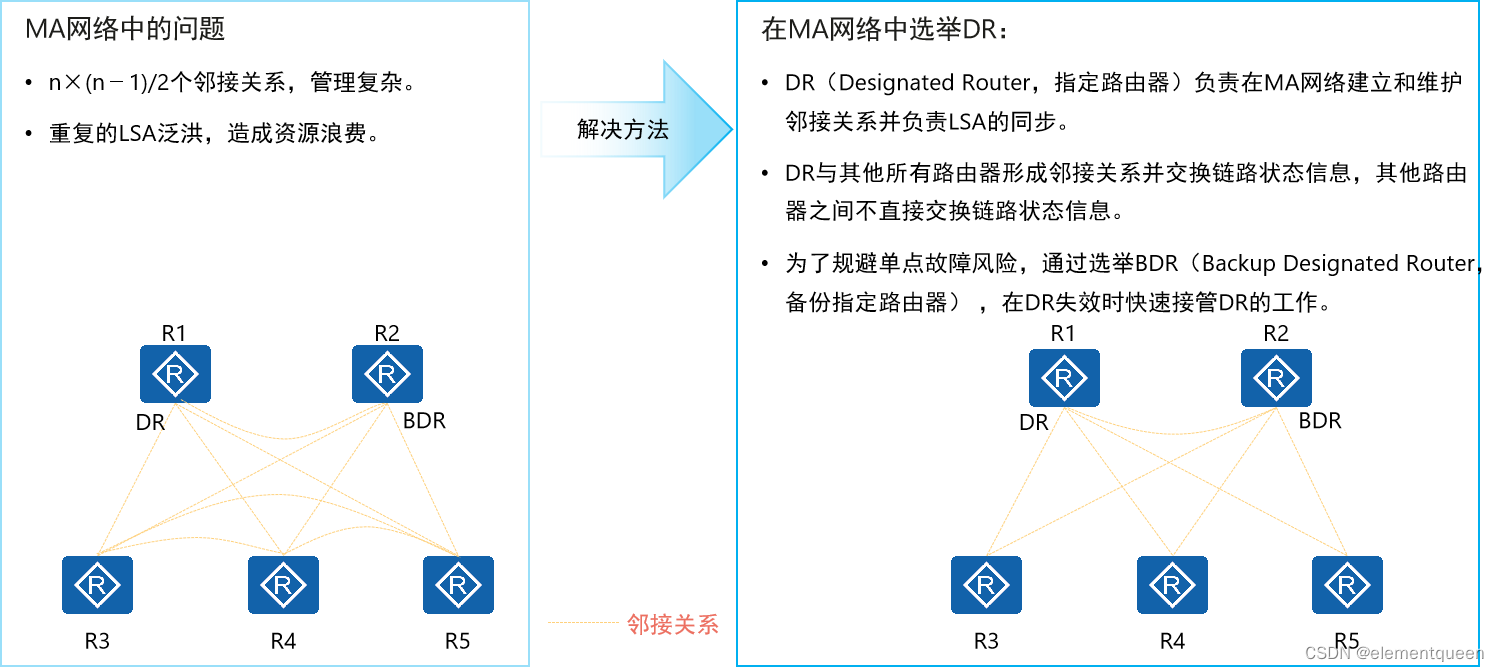

 五、DR与BDR的作用

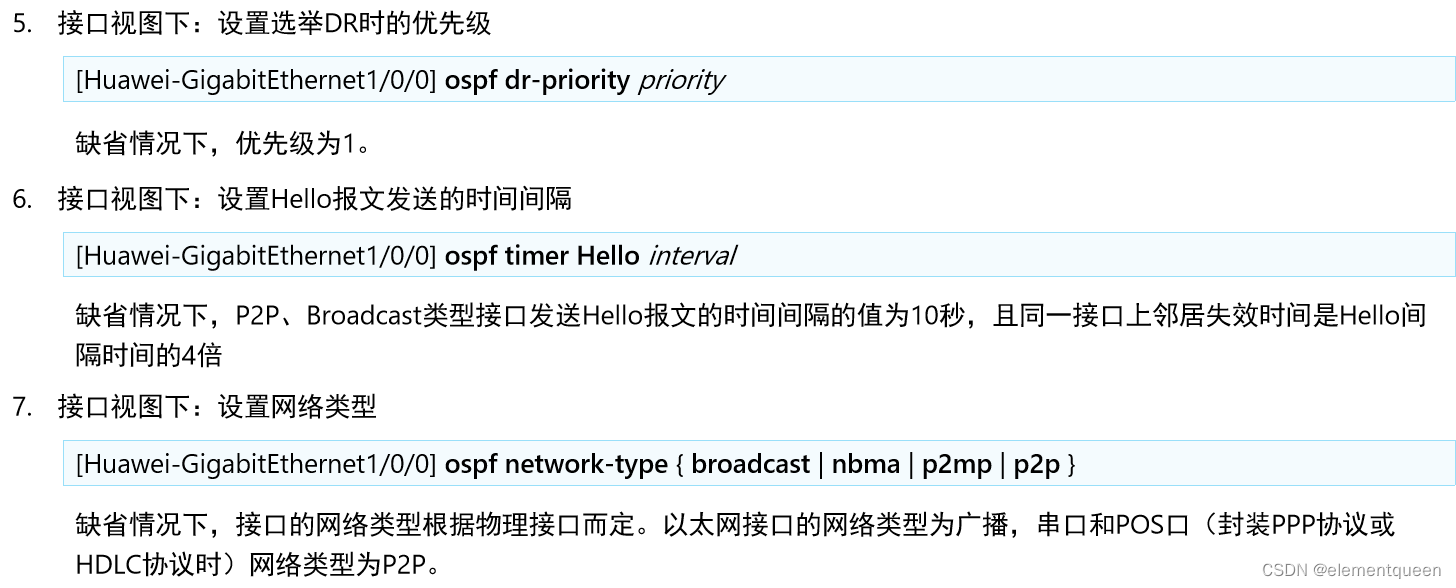

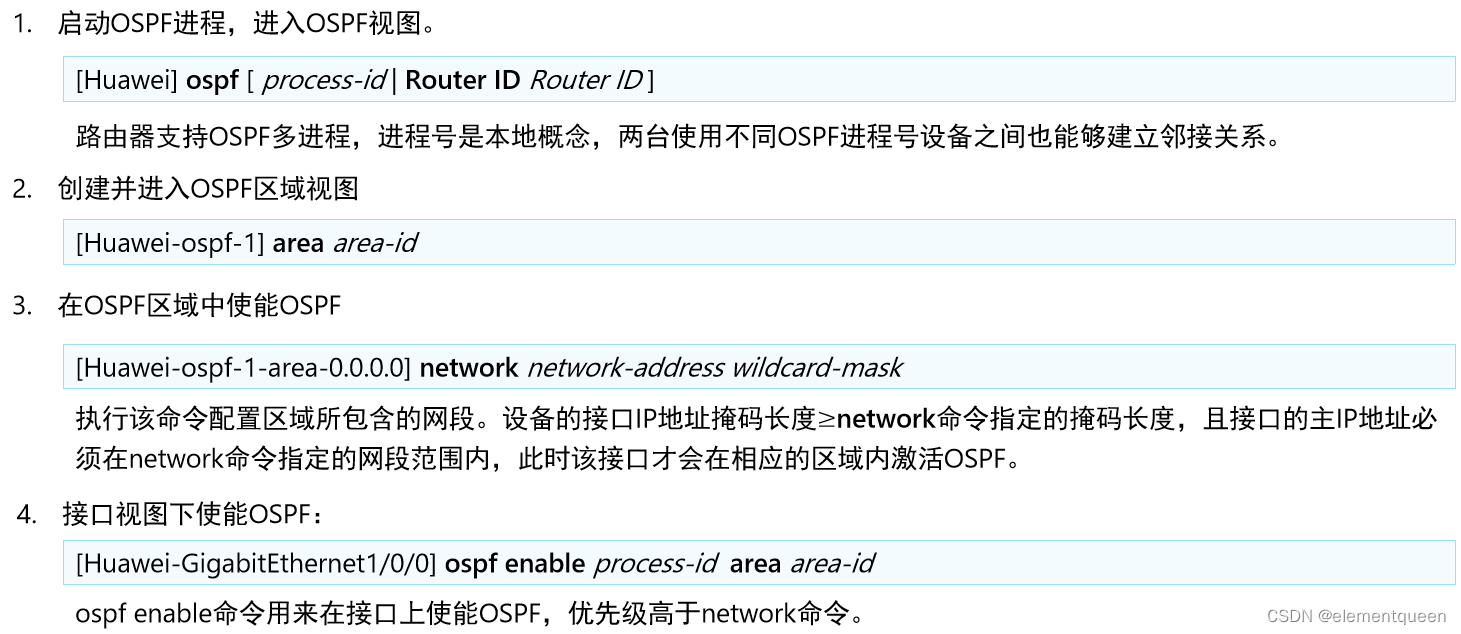

 六、OSPF基本配置

 七、LSA（还原拓扑）

LSA是OSPF进行路由计算的关键依据。

OSPF的LSU报文可以携带多种不同类型的LSA。

各种类型的LSA拥有相同的报文头部。

重要字段解释

LS Age（链路状态老化时间）：此字段表示LSA已经生存的时间，单位是秒。

Options（可选项）：每一个bit都对应了OSPF所支持的某种特性。

LS Type（链路状态类型）：指示本LSA的类型。

Link State ID（链路状态ID）：不同的LSA，对该字段的定义不同。

Advertising Router（通告路由器）：产生该LSA的路由器的Router ID。

LS Sequence Number（链路状态序列号）：当LSA每次有新的实例产生时，序列号就会增加。 LS Checksum（校验和）：用于保证数据的完整性和准确性。 Length：是一个包含LSA头部在内的LSA的总长度值。

常见的LSA类型

类型	名称	描述
1	路由器LSA （Router LSA）	每个设备都会产生，描述了设备的链路状态和开销，该LSA只能在接口所属的区域内泛洪
2	网络LSA （Network LSA）	由DR产生，描述该DR所接入的MA网络中所有与之形成邻接关系的路由器，以及DR自己。该LSA只能在接口所属区域内泛洪
3	网络汇总LSA （Network Summary LSA）	由ABR产生，描述区域内某个网段的路由，该类LSA主要用于区域间路由的传递
4	ASBR汇总LSA （ASBR Summary LSA）	由ABR产生，描述到ASBR的路由，通告给除ASBR所在区域的其他相关区域。
5	AS外部LSA （AS External LSA）	由ASBR产生，用于描述到达OSPF域外的路由
7	非完全末梢区域LSA （NSSA LSA）	由ASBR产生，用于描述到达OSPF域外的路由。NSSA LSA与AS外部LSA功能类似，但是泛洪范围不同。NSSA LSA只能在始发的NSSA内泛洪，并且不能直接进入Area0。NSSA的ABR会将7类LSA转换成5类LSA注入到Area0
