本文详细介绍了OSPF扩展配置在三区域路由实验中的应用，包括网络地址规划、接口与环回接口IP配置、DR选举、路由器间认证及避免环回接口宣告的策略。通过调整路由器优先级确保R2为DR，实现R3到R4的明文认证和R4到R5的密文认证，并确保全网可达。

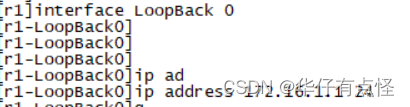

在这里插入图片描述

一.首先将给定的地址进行规划

根据拓扑图，题目要求将172.16.0.0/16首先划分五个网段
172.16.0.0/24
172.16.1.0/24
172.16.2.0/24
172.16.3.0/24
172.16.4.0/24
172.16.5.0/24
1.先将整个拓扑图基于172.16.0.0/24
R1–R2
172.16.0.0/30
R3–R4
192.16.0.4/30
R4–R5
172.16.0.8/30
换机所连接的链路
172.16.0.128/25
2.将各个路由器环回接口各看自一个网段
172.16.1.0/24–r1环回
172.16.2.0/24—r2环回
172.16.3.0/24—r3环回
172.16.4.0/24—r4环回
172.16.5.0/24—r5环回
