EFReport仪表盘插件说明

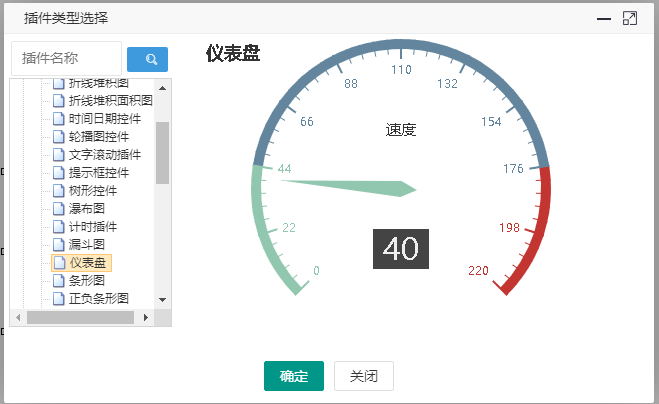

盈帆报表软件在单元格或者悬浮元素中可以选择菜单栏中的“插入”-“插入插件”，选择“01基础图表”中的“仪表盘”，确定后即可生成一个仪表盘。

双击仪表盘所在的位置，弹出Table页，Table页中包括“属性”、“JSON”、“扩展属性”。在仪表盘属性面板中可以设置仪表盘的“标题”、“图例”、“数据”等属性。JSON面板中可以查看到当前仪表盘实际的属性数据。扩展属性面板对于仪表盘没有显示的属性可以进行扩展。

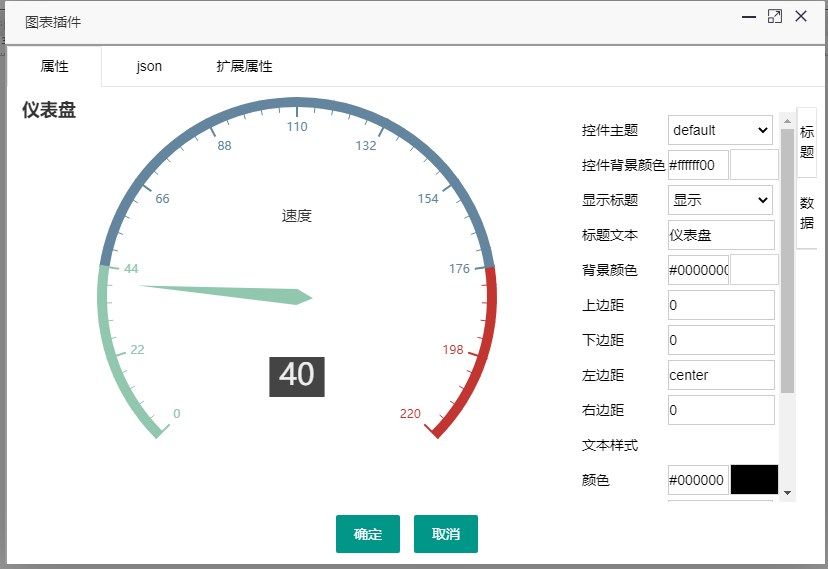

属性面板：

“标题”属性中包括：控件主题、控件背景颜色、显示标题、标题文本、背景颜色、上边距、下边距、左边距、右边距、文本样式：颜色、字体风格、字体粗细、字体名称、字体大小。

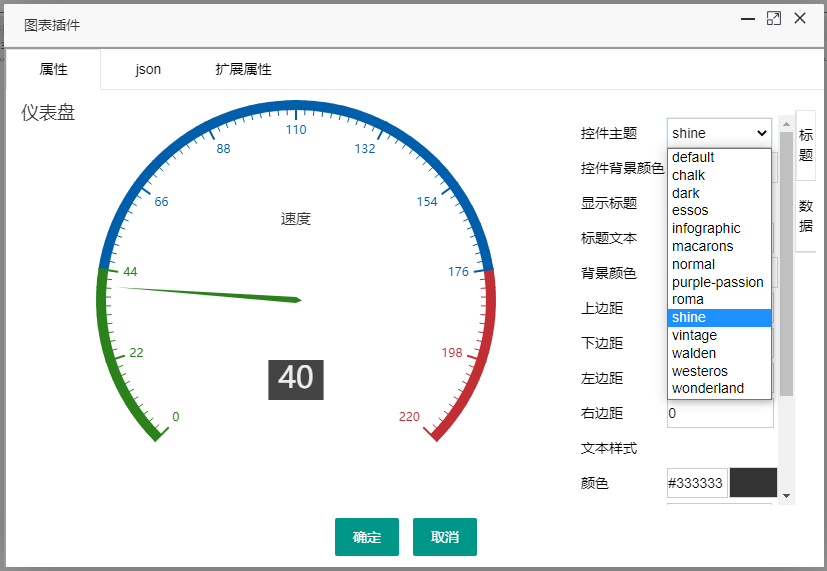

“控件主题”：当前控件的整体样式设置，包括仪表盘的颜色、图例的样式等一系列主题风格。需要注意的是设置主题时，之前如有其他的属性设置，会重新刷新之前的属性，一般建议先设置好主题之后，再设置其他属性。

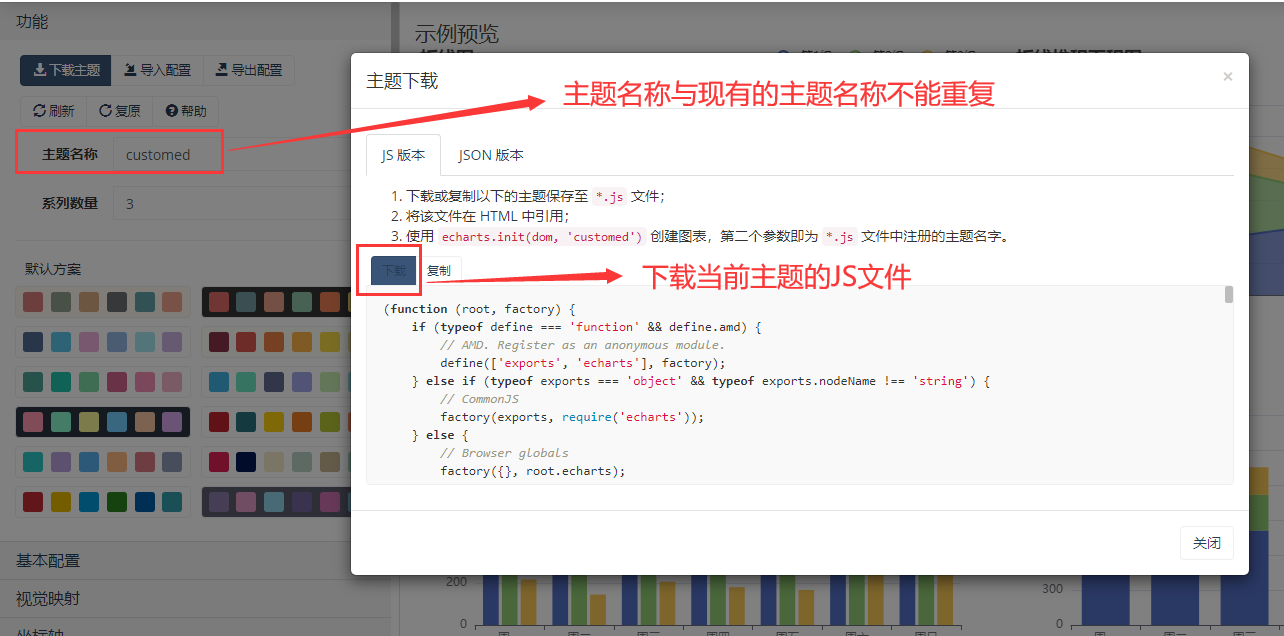

当前的控件主题不满足实际需求时，可在echarts中，自定义主题：https://echarts.apache.org/zh/theme-builder.html，自定义的主题下载后，放置服务器\webapps\efreport\pluginResource\theme目录下，前端使用时，强制刷新页面即可使用新的主题。需要注意的是，自定义的主题名称与现有的不能重复，现有的主题名称可以在服务器\webapps\efreport\pluginResource\theme目录下查看。

“控件背景颜色”：当前控件的背景颜色。使用RGBA格式，可以设置透明，颜色最后两位设置为0时，即是透明，例如：“#ffffff00”。

“显示标题”：是否显示控件的标题。

“标题文本”：当前控件的标题文本。

“背景颜色”：当前标题文本的背景颜色。可设置透明。

“上边距”：当前标题距离上边框的位置。可以设置整数，百分比，或者“auto”、“top”、“middle”、“bottom”。

“下边距”：当前标题距离下边框的位置。可以设置整数，百分比，或者“auto”、“top”、“middle”、“bottom”。

“左边距”：当前标题距离左边框的位置。可以设置整数，百分比，或者“auto”、“left”、“center”、“right”。

“右边距”：当前标题距离左边框的位置。可以设置整数，百分比，或者“auto”、“left”、“center”、“right”。

需要注意的是，上边距与下边距是互斥的，左右边距是互斥的，一般情况下设置其中一个即可。

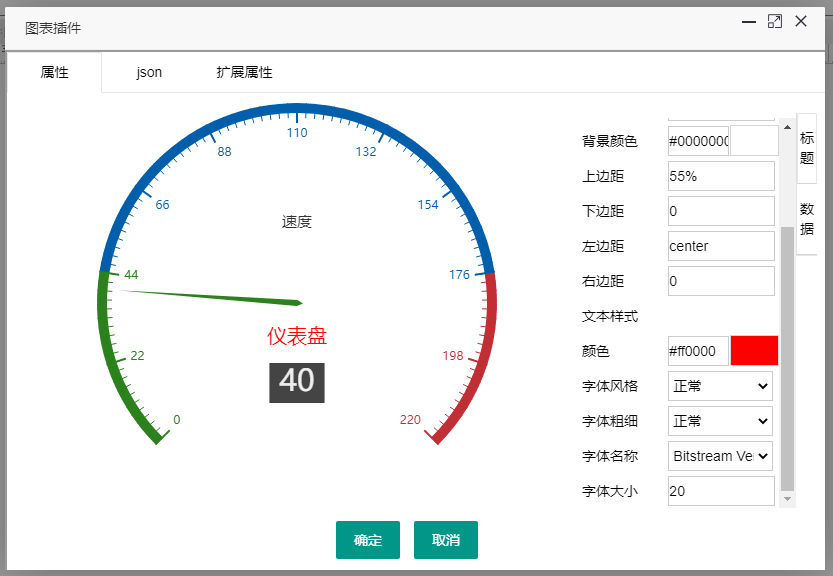

文本样式：

“颜色”：当前标题文本的颜色。

“字体风格”：当前标题文本的字体风格。

“字体粗细”：当前标题文本是否加粗。

“字体名称”：当前标题文本的字体名称。

“字体大小”：当前标题文本的字体大小。

“数据”属性中包括：数据来源：数据来源、数据集，系列：数据（数据列）、半径、开始角度、结束角度、最小值、最大值、分段数组、分段颜色数组、刻度分隔段数、顺时针增长，轴线：轴线宽度，分隔线：是否显示分隔线、分隔线长度，刻度：是否显示刻度标签、是否显示刻度、刻度数、分隔线长度、指针颜色，标题：是否显示标题、标题颜色、标题字体大小、标题背景颜色，仪表盘详情：是否显示详情、标题颜色、标题字体大小、标题背景颜色、是否显示提示框，值：数据（数据列）。

数据来源：

“数据来源”：当前仪表盘的数据来源是数据集还是单元格数据。

“数据集”：数据来源设置为“数据集数据”时，当前属性显示，可以设置数据集是哪个数据集。

系列：

“数据（数据列）”：系列数据的数据来源，数据来源设置为“数据集数据”时，显示“数据列”属性，可以设置系列的数据列。

“半径”：当前仪表盘的半径，可设置整数、百分比。

“开始角度”：当前仪表盘起始角度。圆心正右手侧为0度，正上方为90度，正左手侧为180度。

“结束角度”：当前仪表盘结束角度。

“最大值”：当前仪表盘最大的数据值。

“最小值”：当前仪表盘最小的数据值。

“分段数组”：当前仪表盘表盘颜色分段的数组值。

“分段颜色数组”：当前仪表盘表盘颜色分段的颜色值。

“刻度分隔段数”：当前仪表盘刻度分隔段数。

“顺时针增长”：当前仪表盘刻度顺时针增长还是逆时针增长。

轴线：

“轴线宽度”：当前仪表盘边框轴线的宽度。

分隔线：

“是否显示分隔线”：当前仪表盘是否显示分隔线。

“分隔线长度”：当前仪表盘分隔线长度，“是否显示分隔线”设置“不显示”时，此属性无效。

刻度：

“是否显示刻度标签”：当前仪表盘是否显示刻度标签。

“是否显示刻度”：当前仪表盘是否显示刻度。

“刻度数”：当前仪表盘两个刻度标签之间的刻度数。“是否显示刻度”设置“不显示”时，此属性无效。

“分隔线长度”：当前仪表盘刻度分隔线长度。“是否显示刻度”设置“不显示”时，此属性无效。

“指针颜色”：当前仪表盘指针颜色。

标题：

“是否显示标题”：当前仪表盘是否显示内部标题。

“标题颜色”：当前仪表盘标题颜色。“是否显示标题”设置“不显示”时，此属性无效。

“标题字体大小”：当前仪表盘标题字体大小。“是否显示标题”设置“不显示”时，此属性无效。

“标题背景颜色”：当前仪表盘标题背景颜色。“是否显示标题”设置“不显示”时，此属性无效。

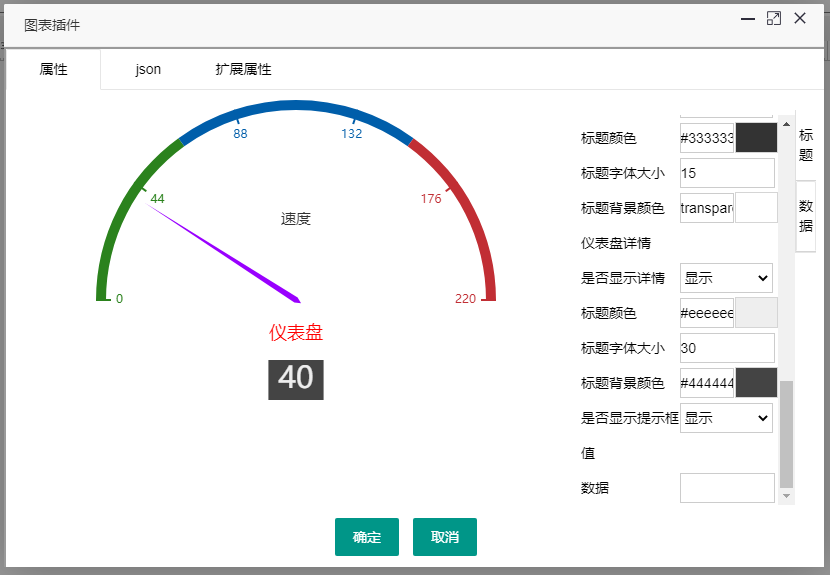

仪表盘详情：

“是否显示详情”：当前仪表盘是否显示指针指向的数据。

“标题颜色”：当前仪表盘详情数据的标题颜色。“是否显示详情”设置“不显示”时，此属性无效。

“标题字体大小”：当前仪表盘详情数据的标题字体大小。“是否显示详情”设置“不显示”时，此属性无效。

“标题背景颜色”：当前仪表盘详情数据的标题背景颜色。“是否显示详情”设置“不显示”时，此属性无效。

“是否显示提示框”：鼠标移动到仪表盘的指针上时，是否显示提示框。

值：

“数据（数据列）”：值数据的数据来源，数据来源设置为“数据集数据”时，显示“数据列”属性，可以设置值的数据列。

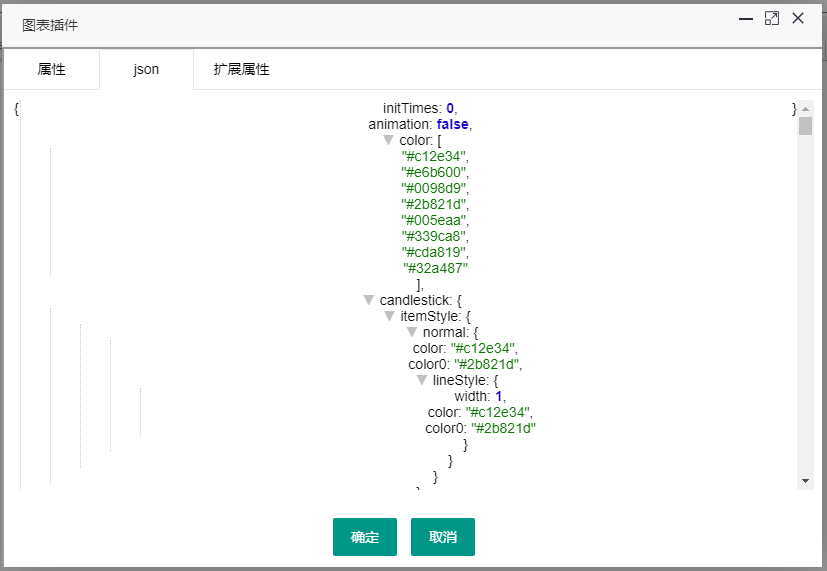

JSON面板

JSON面板主要查看当前设置的属性的JSON格式。

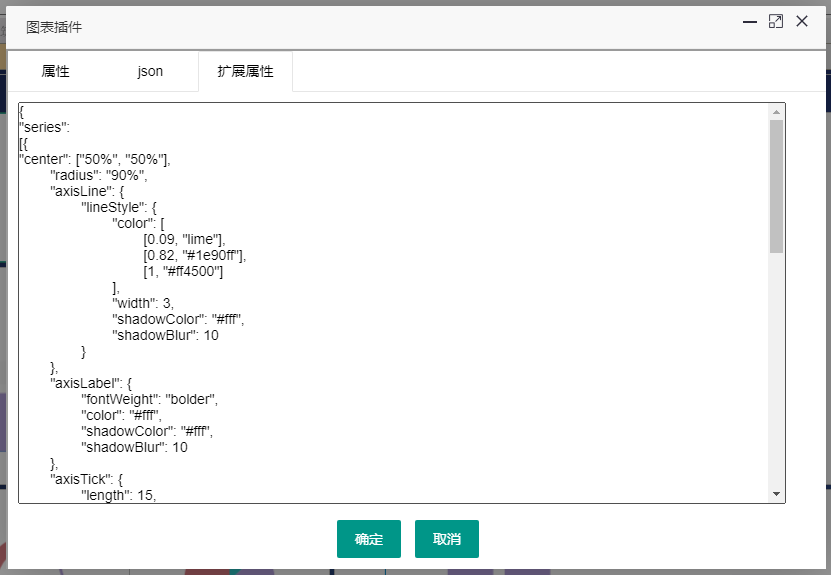

扩展属性面板

在提供的属性页面中，如果有一些比较个性的属性没有展现出来，可以在扩展属性面板中添加echarts提供的图表属性来进行扩展。扩展属性的格式与echarts提供的配置项属性格式一致：https://echarts.apache.org/zh/option.html#title。以下截图是使用扩展属性设置仪表盘的特殊效果（在“全国地区污染源”报表模板中，B3单元格的仪表盘属性）：
