4.2 功能结构设计

在管理员功能模块确定下来的基础上，对管理员各个功能进行设计，确定管理员功能的详细模块。绘制的管理员功能结构见下图。有管理员，人事，财务，销售，采购，服务六个角色。
管理员功能有
个人中心，人事管理，财务管理，销售管理，采购管理，服务管理，合作公司管理，部门信息管理，商品入库管理，商品出库管理，商品采购管理，商品销售管理。
人事功能有
个人中心，财务管理，销售管理，采购管理，服务管理，合作公司管理，部门信息管理。
财务和销售，功能有
个人中心，合作公司管理，部门信息管理，商品信息管理，商品入库管理，商品出库管理，商品采购管理，商品销售管理。
采购功能有
个人中心，合作公司管理，部门信息管理，商品信息管理，商品入库管理，商品出库管理，商品采购管理。
服务有
个人中心，合作公司管理，部门信息管理，商品信息管理，商品入库管理，商品出库管理。
人事，财务，销售，采购，服务都可以注册登录。

图4-2 功能结构图

4.3 数据库设计

与功能结构设计一样，数据库设计也是程序开发不可避免的设计环节，数据库设计最主要的目的就是帮助运行程序存储相应的数据信息。数据库设计包含的内容有数据表结构的设计，也包含了数据库E-R图的设计。

4.3.1 数据库E-R图

在绘制E-R图之前，先要找出数据库的实体，明确各个实体具有的属性，比如用户信息这个实体，它具备的属性包括了用户的姓名属性，用户的密码属性，用户的创建时间属性等，所以明确了用户这个实体，以及用户实体具备的属性之后，就需要根据这些信息绘制用户实体对应的实体属性图了。绘制软件选用当下认可度高，使用范围广，操作便利的微软旗下的Visio工具。
（1）管理员实体属性图通过Visio工具绘制，绘制结果展示如下：

图4-4 管理员实体属性图
（2）部门实体属性图通过Visio工具绘制，绘制结果展示如下：

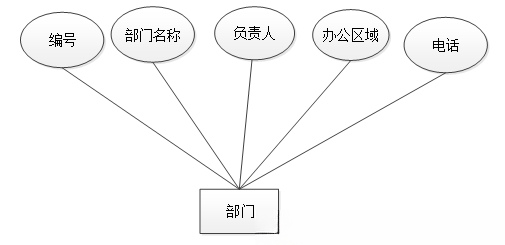

图4-5 部门实体属性图
（3）人事实体属性图通过Visio工具绘制，绘制结果展示如下：

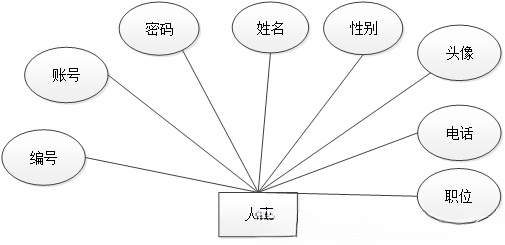

图4-6 人事实体属性图

4.3.2 数据库表结构

在进行这部分设计之前，需要明白和掌握数据类型以及各个数据类型的长度范围等知识，因为在一张具体的数据表中，为了方便理解，这里就举个简单的例子。比如用户信息表，这个表格的字段就是用户这个实体具备的属性，这时就需要对字段进行数据类型，以及字段长度的设置，也要设置一个主键来作为用户信息表的唯一标识。这些都是数据库表结构设计需要完成的内容。根据百货中心供应链管理系统的功能设计以及数据库设计要求，展示该系统的数据表结构。
1合作公司表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 addtime Date 创建时间 是
3 gongsibianhao String 公司编号 是
4 gongsimingcheng String 公司名称 是
5 lianxiren String 联系人 是
6 lianxidianhua String 联系电话 是
7 gongsijianjie String 公司简介 是
2商品信息表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 addtime Date 创建时间 是
3 shangpinbianhao String 商品编号 是
4 shangpinmingcheng String 商品名称 是
5 shangpinleixing String 商品类型 是
6 shuliang Integer 数量 是
7 jiage float 价格 是
8 tupian String 图片 是
9 chandi String 产地 是
10 shengchanriqi date 生产日期 是
11 baozhiqi String 保质期 是
12 shangpinxiangqing String 商品详情 是
3商品销售表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 addtime Date 创建时间 是
3 shangpinbianhao String 商品编号 是
4 shangpinmingcheng String 商品名称 是
5 shangpinleixing String 商品类型 是
6 tupian String 图片 是
7 shuliang Integer 数量 是
8 jiage Integer 价格 是
9 zongji float 总计 是
10 chandi String 产地 是
11 shengchanriqi String 生产日期 是
12 baozhiqi String 保质期 是
13 xiaoshoushijian datetime 销售时间 是
14 xiaoshouzhanghao String 销售账号 是
15 xiaoshourenming String 销售人名 是
16 xiaoshoushuoming String 销售说明 是
4财务表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 addtime Date 创建时间 是
3 caiwuzhanghao String 财务账号 是
4 mima String 密码 是
5 caiwuxingming String 财务姓名 是
6 xingbie String 性别 是
7 lianxidianhua String 联系电话 是
8 youxiang String 邮箱 是
9 shenfenzheng String 身份证 是
10 zhaopian String 照片 是
11 dizhi String 地址 是
5商品入库表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 addtime Date 创建时间 是
3 shangpinbianhao String 商品编号 是
4 shangpinmingcheng String 商品名称 是
5 shangpinleixing String 商品类型 是
6 tupian String 图片 是
7 shuliang Integer 数量 是
8 jiage float 价格 是
9 chandi String 产地 是
10 shengchanriqi String 生产日期 是
11 baozhiqi String 保质期 是
12 rukushijian datetime 入库时间 是
13 fuwuzhanghao String 服务账号 是
14 fuwurenming String 服务人名 是
15 rukushuoming String 入库说明 是
6销售表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 addtime Date 创建时间 是
3 xiaoshouzhanghao String 销售账号 是
4 mima String 密码 是
5 xiaoshourenming String 销售人名 是
6 xingbie String 性别 是
7 dianhua String 电话 是
8 youxiang String 邮箱 是
9 shenfenzheng String 身份证 是
10 zhaopian String 照片 是
11 dizhi String 地址 是
7管理员表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 username String 用户名 是
3 password String 密码 是
4 role String 角色 是
5 addtime Date 新增时间 是
8服务表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 addtime Date 创建时间 是
3 fuwuzhanghao String 服务账号 是
4 mima String 密码 是
5 fuwurenming String 服务人名 是
6 xingbie String 性别 是
7 shoujihao String 手机号 是
8 youxiang String 邮箱 是
9 shenfenzheng String 身份证 是
10 zhaopian String 照片 是
11 dizhi String 地址 是
9部门信息表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 addtime Date 创建时间 是
3 bumenmingcheng String 部门名称 是
4 bumenfuzeren String 部门负责人 是
5 lianxidianhua String 联系电话 是
6 bangongquyu String 办公区域 是
10人事表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 addtime Date 创建时间 是
3 renshizhanghao String 人事账号 是
4 mima String 密码 是
5 renshixingming String 人事姓名 是
6 touxiang String 头像 是
7 xingbie String 性别 是
8 zhiwei String 职位 是
9 shouji String 手机 是
11采购表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 addtime Date 创建时间 是
3 caigouzhanghao String 采购账号 是
4 mima String 密码 是
5 caigourenming String 采购人名 是
6 xingbie String 性别 是
7 lianxifangshi String 联系方式 是
8 youxiang String 邮箱 是
9 shenfenzheng String 身份证 是
10 zhaopian String 照片 是
11 dizhi String 地址 是
12商品出库表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 addtime Date 创建时间 是
3 shangpinbianhao String 商品编号 是
4 shangpinmingcheng String 商品名称 是
5 shangpinleixing String 商品类型 是
6 tupian String 图片 是
7 shuliang Integer 数量 是
8 jiage Integer 价格 是
9 chandi String 产地 是
10 shengchanriqi String 生产日期 是
11 baozhiqi String 保质期 是
12 chukushijian datetime 出库时间 是
13 fuwuzhanghao String 服务账号 是
14 fuwurenming String 服务人名 是
15 chukushuoming String 出库说明 是
13商品采购表
序号 列名 数据类型 说明 允许空
1 Id Int id 否
2 addtime Date 创建时间 是
3 shangpinbianhao String 商品编号 是
4 shangpinmingcheng String 商品名称 是
5 shangpinleixing String 商品类型 是
6 tupian String 图片 是
7 caigoushuliang Integer 采购数量 是
8 jiage Integer 价格 是
9 zongji float 总计 是
10 chandi String 产地 是
11 shengchanriqi String 生产日期 是
12 baozhiqi String 保质期 是
13 caigoushijian datetime 采购时间 是
14 caigouzhanghao String 采购账号 是
15 caigourenming String 采购人名 是
16 caigoushuoming String 采购说明 是
17 sfsh String 是否审核 是
18 shhf String 审核回复 是
19 ispay String 是否支付 是
