操作系统实践-1 引导扇区的编写

1.IBM PC的启动过程

CPU加电以后，把CS置为0xFFFF，IP置为0x0000，此时PC = CS << 4 + IP = 0XFFFF0。在IBM PC中，0xFFFF0指向写在ROM中的BIOS，当BIOS完成硬件检测后，会做两件事。

把启动磁盘上的0柱面，0磁头，1扇区中的512个字节程序读入到RAM的0x7c00
设定CS = 0x7c00 IP = 0，即PC=0x7c00，指向内存中的496KB的位置。

2.编写bootsect.s打印自己的操作系统Logo

在裸机上打印自己的Logo，根据1.可知要完成以下事情

写一段汇编程序，使用中断输出字符串，这段程序的大小必须是512字节
编译完成之后放磁盘的0柱面，0磁道，0扇区
启动操作系统

上述操作均在Bochs虚拟机中完成
编写bootsect.s

entry _start
_start:
    mov ah,#0x03
    xor bh,bh
    int 0x10!使用0x10中断确定光标位置
    mov cx,#27
    mov bx,#0x0007
    mov bp,#msg1
    mov ax,#0x07c0
    mov es,ax
    mov ax,#0x1301
    int 0x10!将es:bp指向的内容打印在屏幕上
inf_loop:
    jmp inf_loop!必须无限循环下去
!数据段
msg1:
    .byte   13,10
    .ascii  "My os is Loading--LMC"
    .byte   13,10,13,10
.org 510!填充到510字节
boot_flag:
    .word   0xAA55!硬盘标志位，表示可以用，最后一行空行(我的编译器BUG）

3.用as86编译bootsect.s并用python去除其头部

编译,-0表示16位寻址，-a表示兼容

as86 -0 -a -o bootsect.o bootsect.s

链接，-s表示去除文件的表示符号

ld86 -0 -o -s bootsect bootsect.s

但是这样编写的文件大小不是512字节，因为编译器会自动附上一个32字节大小的头部

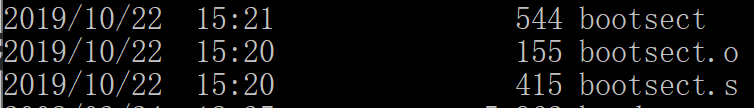

编译效果
用Python来去除头部的32字节

f = open("bootsect","rb")
w = f.read(32)
w = f.read()
f.close()
f = open("bootsect","wb")
f.write(w)
f.close()

执行完之后

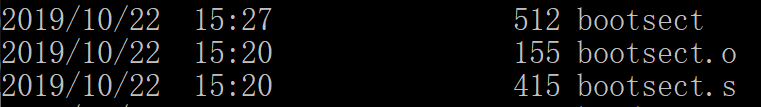

去除头部

4.启动bootsect

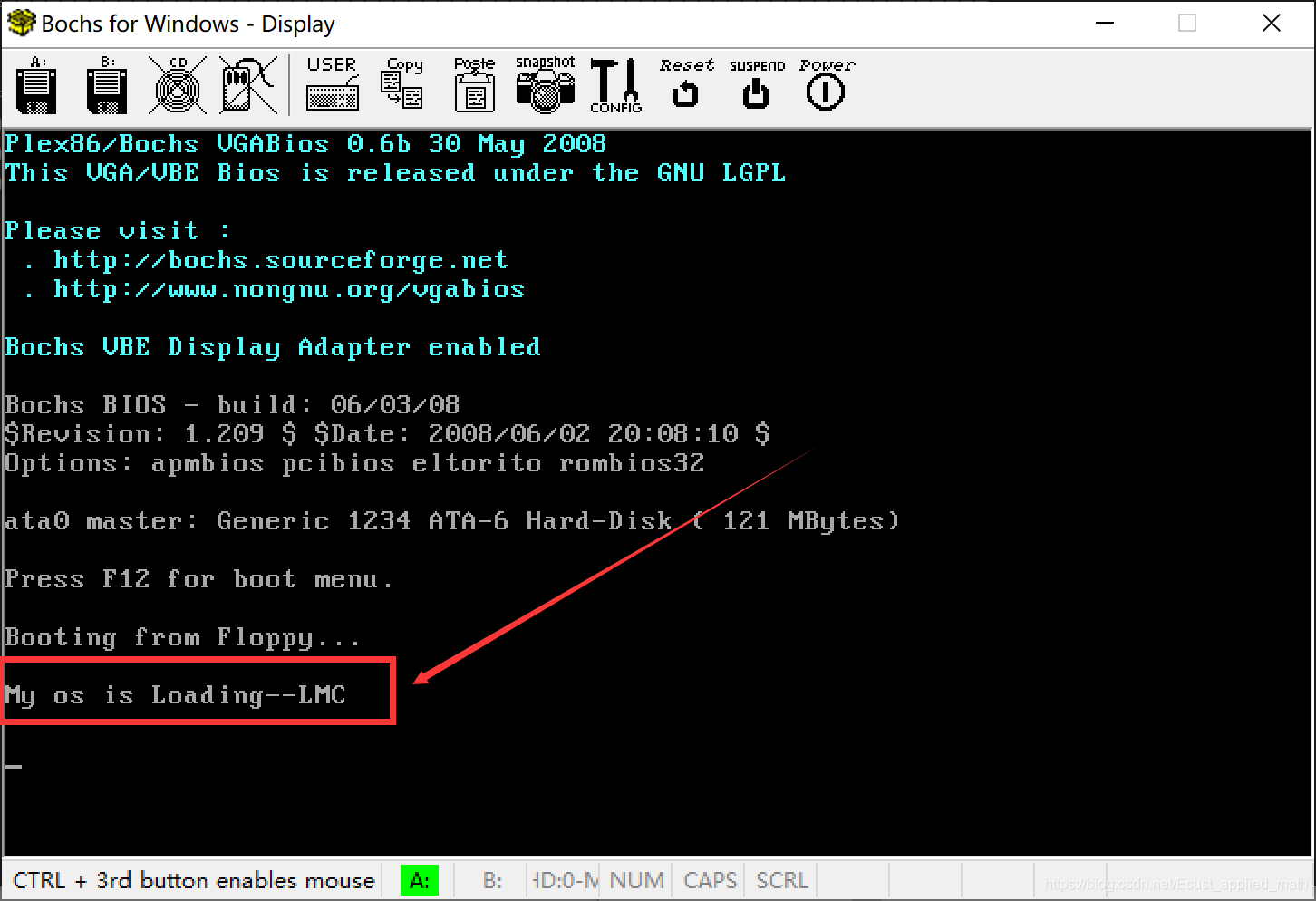

虚拟机启动

5.总结

编写的可执行程序大小必须位512字节，可以用org来完成
编译器会自动附上一个Header结构体给可执行程序，在把执行程序变成镜像的时候必须去除前32字节
