E54系列人体运动感知与距离检测雷达模组上位机配置使用说明

一、运动感知与距离检测雷达模块产品简介

E54系列新上架的人体微动、运动感知与距离检测雷达模组，有基于X波段雷达芯片、10.525GHz中心频率为核心的E54-10LD06系列雷达模组和基于C波段雷达芯片、5.8GHz中心频率为核心的E54-05LD06系列运动感知雷达模组，该E54系列雷达模组设计采用定频、定向发射和接收天线(收发一体)，集成中频解调、信号放大和数字处理等功能，具备延时设置、感知范围可调和光强度检测等能力。

二、E54系列运动感知雷达模组上位机工具使用说明

1、雷达模组上位机工具交互界面

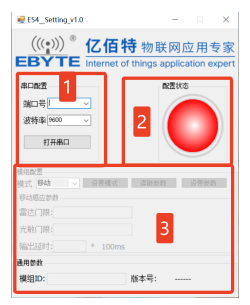

交互界面（下图所示）为用户提供基本的操作，包括串口配置、配置状态、模组配置三部分；

2、上位机交互界面功能简介

交互界面开放的功能如下：

2.1、 串口配置：

1) 端口号：自动检测当前连接到电脑的串口设备端口号，可通过下拉框选择要连接的端口号；

2) 波特率：根据硬件模组通过下拉框选择对应模组的波特率 9600bps；

3) 打开串口：连接在“端口号”中选择的端口；

2.2、 配置状态：

初始状态为黄灯，当设置模式、读取参数或配置参数时，若在按钮按下2秒内未接收到运动感知雷达模组回复的数据，则显示为红灯表示通信失败，反之显示为绿灯表示通信成功，同时模组配置中对应参数开始显示；

2.3、 运动感知雷达配置步骤：

1) 设置模式：可根据模式下拉框（“移动”）选择一种工作模式；

2) 读取参数：读取选定工作模式下的参数；

3) 配置参数：配置选定工作模式的相关参数；

4) 移动感应参数：

a. 雷达门限：移动感应模组雷达门限，门限越小探测距离越远门限越大探测距离越进，具体门限需要根据实际的使用场景调整，取值范围 [16,65534]，默认 200，最大直径距离5m；

b. 感光门限：光敏门限，设置在白天或夜晚响应，低于光敏门限值激活雷达检测，门限值越大表示环境光越亮，取值范围为[1,254]，默认254（光敏常开）；

c. 输出延时：模组响应的输出延时，检测到移动 O口输出高电平保持时间，期间持续检测到移动将会重置保持时间，取值范围为[1,18000]，单位：100ms，默认1s；

5) 通用参数：

a. 模组ID：模组内部设置的ID，但目前不支持读取模块ID，上位机ID区域灰色不支持；

b. 版本号：模组中烧录的固件版本号。

说明：E54系列雷达模块配置教程目前只支持上面这几种常用参数的配置，更多配置教程请于业务员沟通，获得详细的配置技术支持。
