31—Sigrity Broadband SPICE

Sigrity Broadband SPICE

1. 介绍

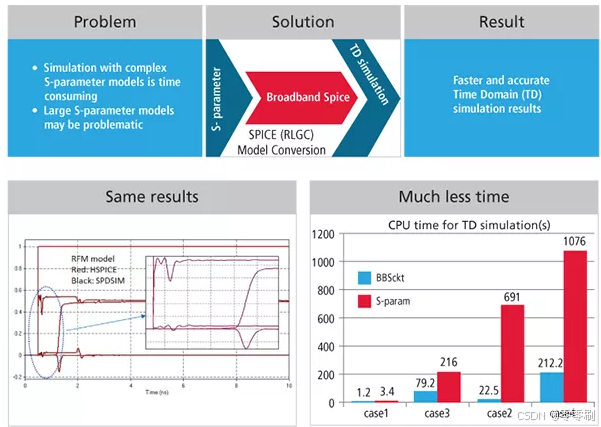

为了减少仿真中的问题并加速瞬态仿真运行时间，Cadence Sigrity Broadband SPICE技术可以准确迅速地将散射、阻抗或导纳（S、Z 或 Y）等的N端口无源网络参数，转化为可用于时域仿真的SPICE等效电路模型。可以从 Touchstone文件和更紧凑的Cadence Broadband Network Parameter (BNP) 格式来转换模型。

2. 产品特性

• 从N端口无源参数快速、轻松地产生HSPICE和SPICE仿真器兼容的模型
• 减少仿真过程中遇到的问题并加速瞬态仿真
• 支持Touchstone或 Sigrity BNP格式文件

Sigrity Broadband SPICE技术既能保证在HSPICE或其他SPICE兼容的电路仿真器（包括 Sigrity SPEED2000时域仿真器在内）中高效瞬态仿真准确性的同时，又能提供一个无源且紧凑的电路模型。通过Broadband SPICE创建得到的紧凑型黑盒子模型有助于实现出色的收敛性。

3. 产品功能

• 在整个宽带频率上生成直流模型
• 对包含多个谐振点的网络模型进行提取
• 对包括IC封装、RF组件、PCB、线缆和连接器在内的各种结构进行建模
• 对诸如跨分割的平行走线、螺旋电感器和返回路径不连续等实际情况进行评估
• 对复杂网络响应产生超高阶但数值稳定的模型
• 对电源系统的性能进行what-if优化，以及对同步开关输出仿真等PI/SI问题进行分析
• 通过自动化技术以及交互式用户审阅和控制来确保严格的无源性校准</
