27—Sigrity Advanced PI

Sigrity Advanced PI

1. 介绍

Cadence Sigrity Advanced PI可使电源完整性 (PI) 专家跨越多个电路板和封装，从每个接收器的每个电源进行 PDN 仿真验证，帮助快速验证电源分配网络 (PDN) 的充足性、有效性和稳定性。

Cadence Allegro PowerTree技术可在物理设计开始之前进行分析，并验证在逻辑设计阶段中定义的物料清单。随着物理实现的进展，可以复用 PowerTree设置，从而让各个设计阶段中的DC和AC电源完整性分析成为一键式流程。

2. 产品特征

• 通过尽早发现布线前、后的潜在问题，降低设计成本，缩短设计时间
• 通过验证AC、DC和电源纹波分析来确保可靠的电源分配
• 在整个PCB电路板/封装接口上优化PDN
• 使用基于模块的原理图编辑器，轻松解决系统级功耗分析问题

3. 产品功能

• 使用在原理图设计阶段提取的PowerTree数据（电源/接收器定义）自动设置DC仿真
• 识别难以发现的高电阻布线颈缩区域，并在数千个过孔中找到对应热应力下失效的过孔
• 确定能否在不增加DC或热可靠性风险的前提下减少平面层
• 降低新设计和后期产品的PDN成本
• PDN性能可视化直观、可交互

4. 产品优势

4.1 兼顾热影响的DC分析

Sigrity PowerDC技术为IC封装和PCB设计过程的签核环节提供有效的DC分析，包括电/热协同仿真，以最大程度地提高准确性。Sigrity PowerDC技术可快速精确地定位IR压降过大的情况，以及电流密度过大的区域和温度过高的热点区域，最大程度地降低设计失效的风险。

4.2 AC分析

Sigrity OptimizePI技术可对PCB电路板和IC封装进行完整的AC分析。该技术支持在布线前、后进行研究，快速定位最佳的去耦电容选择和摆放位置，从而尽可能地以最低成本来满足PDN需求。根据目标阻抗约束条件检查PDN阻抗曲线，确保设计符合PDN规范。

4.3 电源纹波分析

Sigrity SPEED2000技术中的电源地噪声耦合仿真分析流程可用于对I/O电源进行直接的时域电源/地噪声仿真。Sigrity Advanced PI提供了一种针对PCB或IC封装的直接时域电源完整性仿真方法，而无需提取S参数模型后再使用在SPICE仿真中。该方法提供了稳定的仿真结果，而且比其他方式更为节省时间。

4.4 Sigrity Topology Explorer

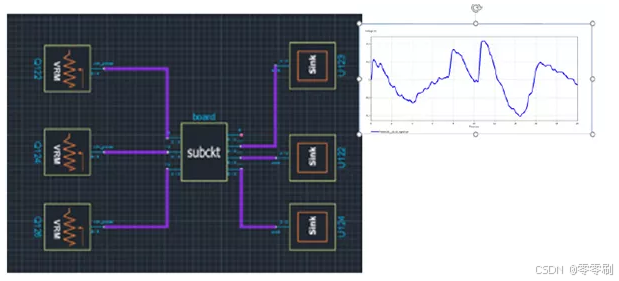

通用的拓扑探索功能，可用于探索多个系统设计中的电源拓扑。可以通过连接多个芯片、封装和电路板的电源端口，来创建并仿真完整的“电源——接收器”连接。通过电压调节器模块 (VRM) 模型，可以使用 Sigrity PowerSI或 Cadence Clarity 3D Solver为每种结构创建的PDN模型来添加激励。从电源到接收端的每个关键点处， PDN电压可以通过直观的时域视图呈现出来。可以确定PDN的任何部分是否存在导致系统规范范围内的供电不足问题。

Sigrity Topology Explorer界面直观，可以轻松跨多个电路板以及芯片和封装连接PDN互连模型，并查看对电源稳定性的影响。

---
