26—Sigrity XcitePI Extraction

Sigrity XcitePI Extraction

1. 介绍

Cadence Sigrity XcitePI Extraction 技术可以支持GDSII或LEF/DEF格式的芯片版图数据，生成由完全分布式的 PDN和多个I/O网络组成的，包含所有信号、电源和地网络之间的电磁耦合效应的综合SPICE模型。这些模型可与封装和PCB电路板模型结合，用于进行芯片/封装/电路板的电源完整性 (PI) 分析或兼顾电源感知的信号完整性 (SI) 分析。

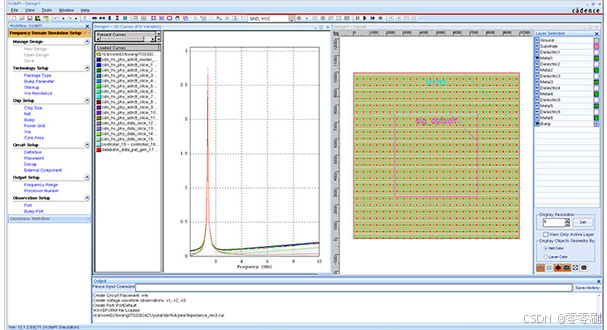

通过一系列的电气性能评估与可视化选项，XcitePI Extraction流程可以为设计迭代提供有效支持。这些选项显示了改变电容位置、bump、焊盘和电源网格设计时的影响，帮助设计团队避免昂贵的后期重新设计。

2. 产品特征

• 准确的分布式模型（包括 TSV），可反映真实的电路行为
• 有效提取电源网格结构和I/O信号互连结构的互感和耦合电容
• 最大限度提高精度，且芯片模型紧凑、引脚密度高

3. 产品功能

• 快速进行what-if假设实验，以达到改进设计性能的目标
• 通过压缩整个多层电源、接地与/或信号连接模型，使得电路规模更加紧凑
• 在芯片设计的任何阶段，即使芯片尚未完成，也能进行简单轻松的仿真
• 生成全芯片 PDN 的 SPICE 模型，用于芯片/封装/PCB电路板仿真
• 生成芯片级的信号/电源/地耦合的SPICE模型，用于高速通道和总线的芯片/封装/电路板分析
• 包括MCP连接协议，可轻松实现与封装和 IBIS 模型的连接
• 所生成的模型包括TSV结构的寄生效应
• 将潜在的芯片性能问题可视化
• 评估片上去耦电容的实现方案
• 对去耦电容、bump、金线、过孔尺寸和位置进行what-if假设分析

---
