08—PCB设计技巧：布局和布线

PCB设计技巧：布局和布线

1. 介绍

HDI、差分对布线和阻抗控制等技术对于管理复杂的PCB设计至关重要。有效的元器件布局，特别是多引脚数的元器件，对于保持信号完整性和管理布线复杂性也至关重要。OrCAD通过优化和设计规则检查提供实时反馈，以简化设计过程并确保遵守约束。

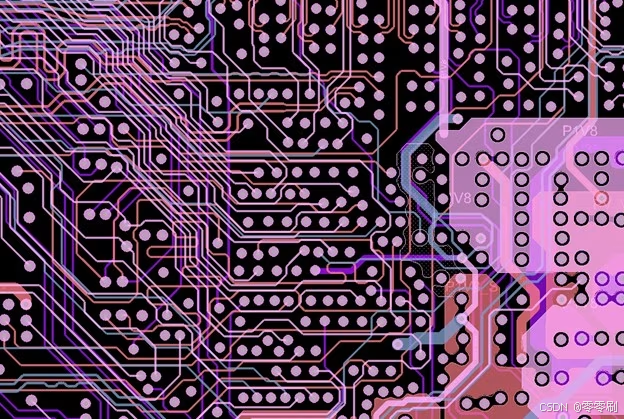

多年来，PCB设计人员一直依赖自动和手动布线工具来创建电路板走线，许多人更喜欢使用交互式工具的手动方法。这种久经考验的方法效果很好，但随着电路板技术的进步以应对新的挑战，设计人员必须适应随着设计变得越来越复杂，对高级布线技术的需求变得至关重要。现在已经有创新的高级PCB设计技术，从布线到贴装，都可以帮助设计人员满足这些新需求。

2. 高级PCB设计技术

先进的PCB设计技术在电子的各个领域变得越来越重要。不断发展的处理器和存储器技术，例如在引脚数不断增长的大型BGA封装中的技术，需要精确的布线以确保成功的走线连接。同样，内存器件的进步需要新的DDR布线方法，以管理双倍数据速率的连接。

为了在这些不断发展的领域取得成功，PCB设计人员必须熟悉下面进一步讨论的这些高级布线策略。了解医疗物联网电路的特定需求、掌握BGA走线布线和熟悉DDR技术是关键步骤。
