02—高速信号MIPI的PCB设计

高速信号MIPI的PCB设计

1. 介绍

MIPI PCB信号标准已在计算机、网络设备、智能电子等领域得到广泛应用。它们对于实现高数据速率同时保持相对抗噪性至关重要。

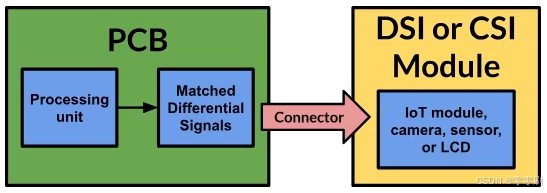

摄像头串行接口（CSI）、显示串行接口（DSI）和物理层（PHY）设计指南都是MIPI标准不可或缺的组成部分，每个标准都有特定的用途，以确保组件之间高效高速的通信。

• 差分对布线：保证阻抗和连续的接地参考面的完整，以降低噪声并确保信号完整性。
• 差分对之间增加接地层的过孔，以增强接地并最大限度地减少电磁干扰。
• 保证差分对对内长度差≤ 5mils，保证差分对之间长度差≤ 50mils，以防止时序问题。

2. MIPI PCB设计指导

1. 差分对走线

• 差分阻抗控制在100ohms ±10%；
• 保证差分对参考地平面的完整性，跟其他信号的距离做到3W原则；
• 线宽和线间距要参考PCB叠层和基材的
