华为eNSP综合实验-基于eNSP的XX有限公司内网通信设计方案（可做毕业设计使用-该文档荣获最佳毕业设计论文）

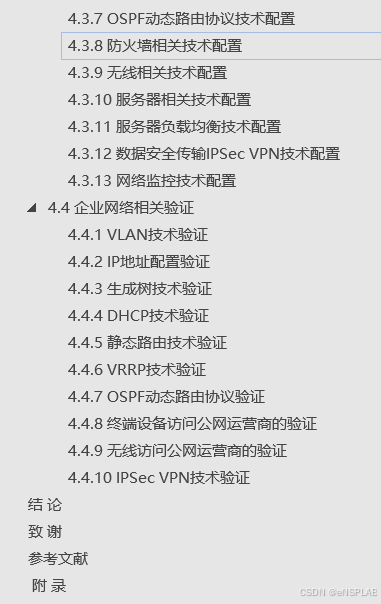

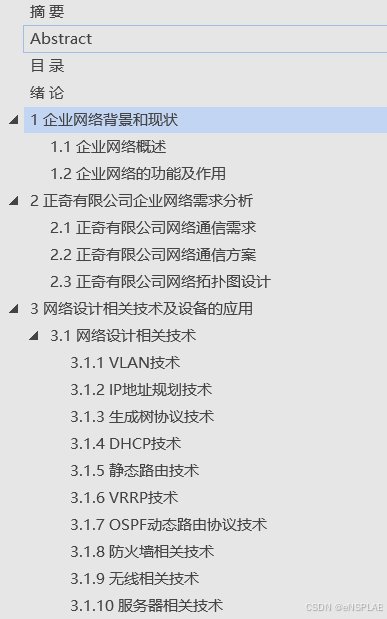

目录

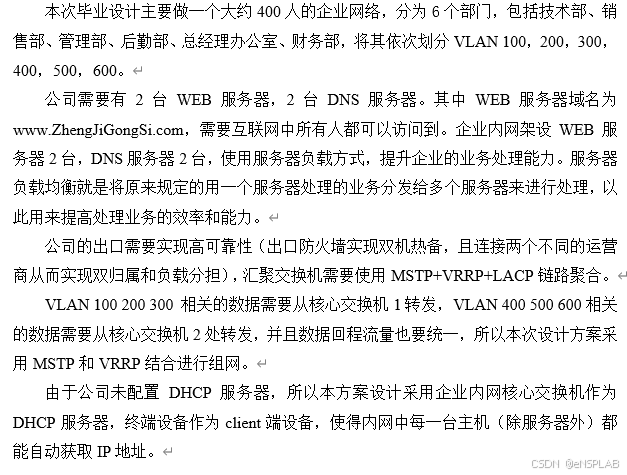

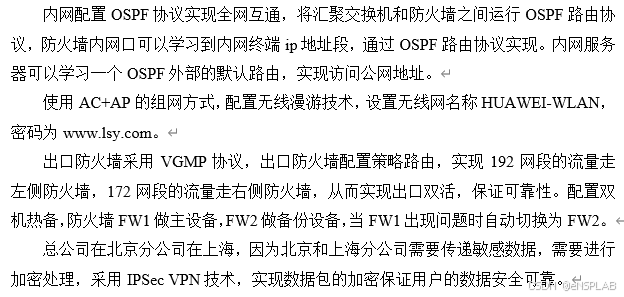

需求分析

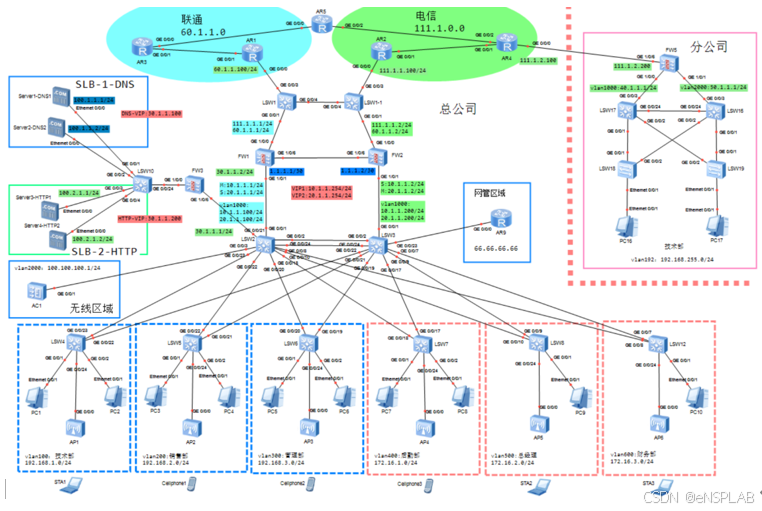

拓扑图设计

VLAN划分

Vlan 规划
100 技术部
200 销售部
300 管理部
400 后勤部
500 总经理办公室
600 财务部
1000 互联网
2000 无线

IP地址规划

Vlan 规划 IP地址
100 技术部 192.168.1.0/24
200 销售部 192.168.2.0/24
300 管理部 192.168.3.0/24
400 后勤部 172.16.1.0/24
500 总经理办公室 172.16.2.0/24
600 财务部 172.16.3.0/24
1000 互联地址 10.1.1.0/24
20.1.1.0/24
2000 无线区域 100.100.100.0/24
移动公网IP地址 111.1.1.0/24
联通公网IP地址 60.1.1.0/24

相关配置

vlan配置

按照企业要求，根据不同的部门，进行VLAN的划分，VLAN主要作用就是用来隔离广播域，所以我们在所有的交换机上都要创建VLAN，每个楼宇交换机都创建相应的VLAN即可。其配置如下：
[Master]vlan batch 300 400 500 600 1000 to 1001 1111 2000
[backup]vlan batch 300 400 500 600 1000 to 1001 1111 2000

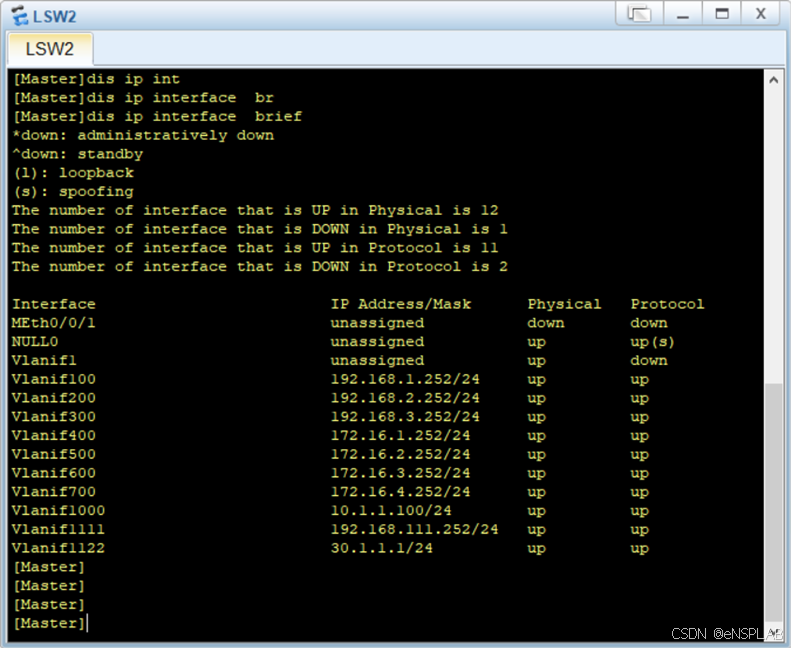

IP配置

	为了使其终端用户可以访问公网运营商，所有VLAN的网关地址要配置在汇聚层交换机上，终端设备发送数据报文到达汇聚交换机进行转发。
[Master]interface Vlanif100
[Master-Vlanif100] ip address 192.168.1.252 255.255.255.0
[Master-Vlanif100] vrrp vrid 1 virtual-ip 192.168.1.254
[Master-Vlanif100] vrrp vrid 1 priority 110
[Master-Vlanif100] dhcp select global

生成树配置

接入层设备和汇聚层设备为了实现链路冗余和设备冗余，所有接入交换机均双上联至汇聚交换机，此时企业网内网存在二层环路，为了解决二层环路问题，我们采用生成树协议进行防止环路产生，企业网建设过程中，内网要求流量实现负载分担，我们采用MSTP生成树协议实现负载分担，因为MSTP生成树协议可以针对每个VLAN进行生成树划分。其配置如下：
[Master-mst-region]stp region-configuration
[Master-mst-region] region-name HW
[Master-mst-region] instance 1 vlan 100 200 300 700
[Master-mst-region] instance 2 vlan 400 500 600
[Master-mst-region] active region-configuration
[Master]stp instance 0 root primary
[Master]stp instance 1 root primary
[Master]stp instance 2 root secondary

重要配置不一一赘述

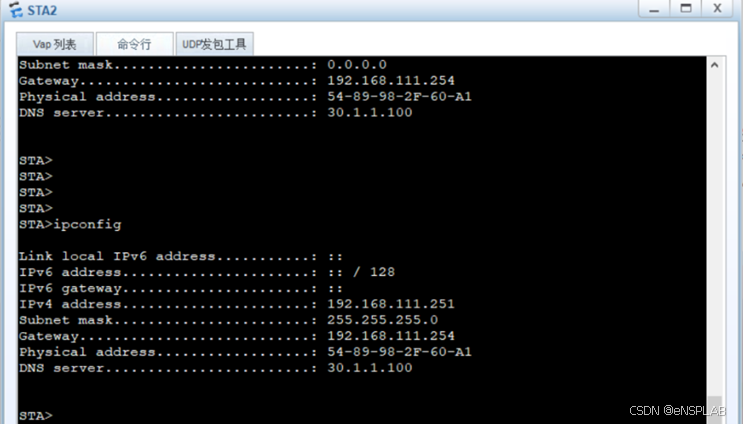

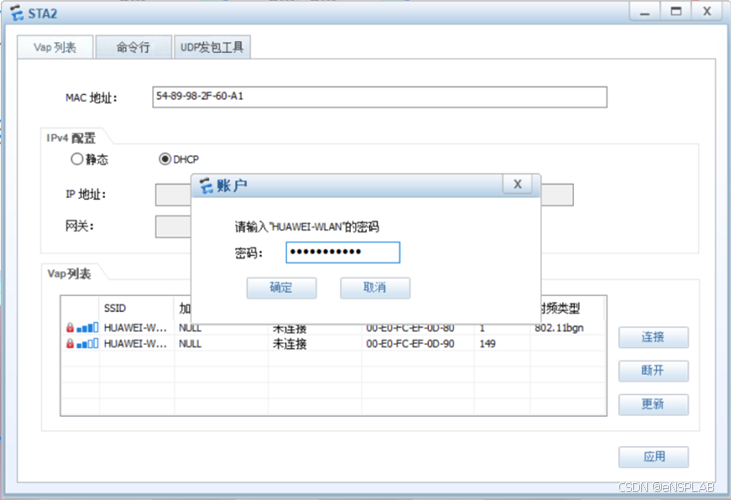

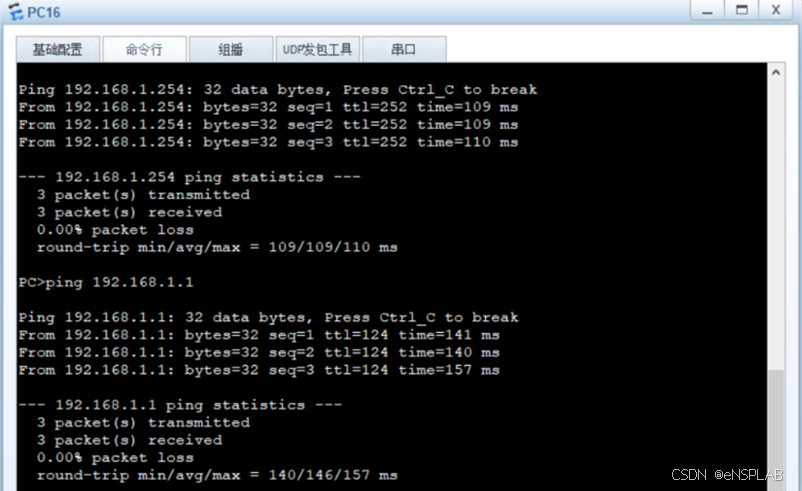

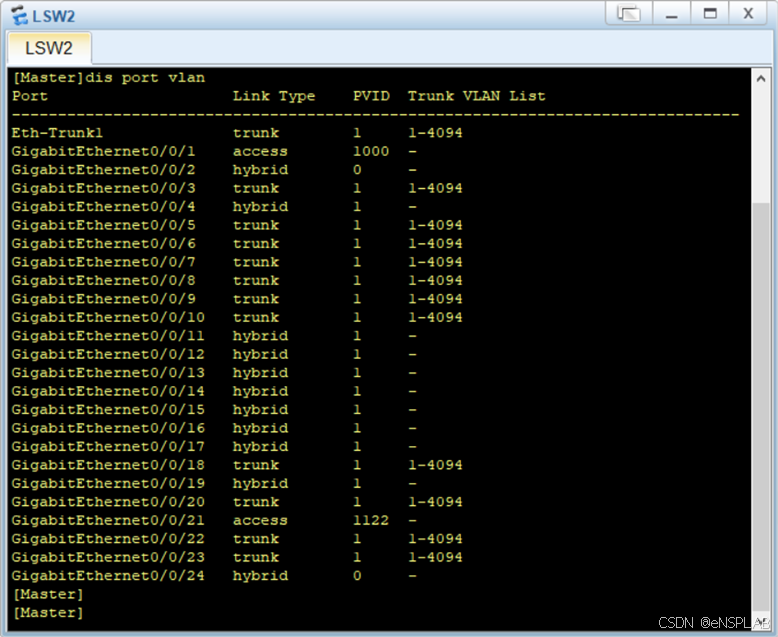

验证
