android系统源码在线查看及目录结构

1. 在线看Android系统源码，那些相见恨晚的几种方案 （包含androidXRef的使用方法）

2. Android系统架构与系统源码目录

简记

AndroidXRef  (推荐)

http://androidxref.com/

下载源码可以使用清华大学开源软件镜像站提供的Android 镜像：https://mirrors.tuna.tsinghua.edu.cn/help/AOSP/ 。

如果觉得麻烦也可以查找国内的网盘进行下载，推荐使用该百度网盘地址下载：http://pan.baidu.com/s/1ngsZs，它提供了多个Android版本的的源码下载。

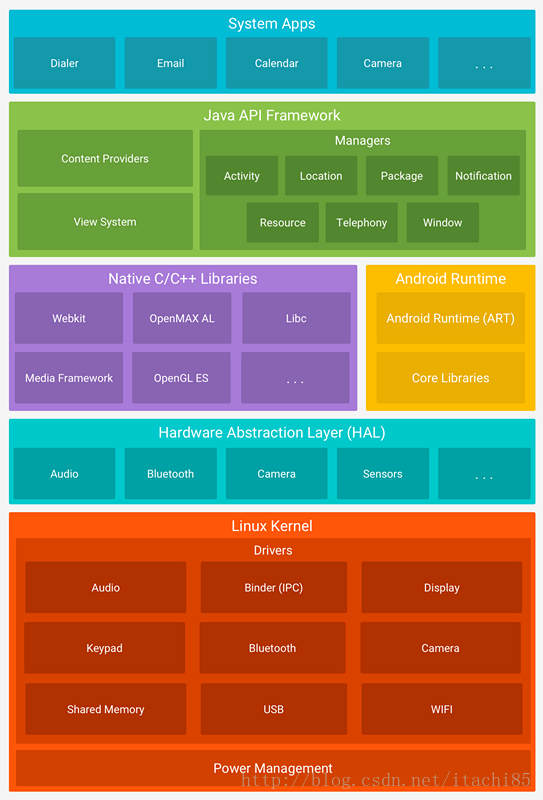

Android系统架构分为五层，从上到下依次是：

应用层、应用框架层、系统运行库层、硬件抽象层和Linux内核层。

整体结构

各个版本的源码目录基本是类似，如果是编译后的源码目录会多增加一个out文件夹，用来存储编译产生的文件。Android7.0的根目录结构说明如下表所示。

Android源码根目录	描述
abi	应用程序二进制接口
art	全新的ART运行环境
bionic	系统C库
bootable	启动引导相关代码
build	存放系统编译规则及generic等基础开发包配置
cts	Android兼容性测试套件标准
dalvik	dalvik虚拟机
developers	开发者目录
development	应用程序开发相关
device	设备相关配置
docs	参考文档目录
external	开源模组相关文件
frameworks	应用程序框架，Android系统核心部分，由Java和C++编写
hardware	主要是硬件抽象层的代码
libcore	核心库相关文件
libnativehelper	动态库，实现JNI库的基础
ndk	NDK相关代码，帮助开发人员在应用程序中嵌入C/C++代码
out	编译完成后代码输出在此目录
packages	应用程序包
pdk	Plug Development Kit 的缩写，本地开发套件
platform_testing	平台测试
prebuilts	x86和arm架构下预编译的一些资源
sdk	sdk和模拟器
system	底层文件系统库、应用和组件
toolchain	工具链文件
tools	工具文件
Makefile	全局Makefile文件，用来定义编译规则

应用框架层部分

应用框架层是系统的核心部分，一方面向上提供接口给应用层调用，另一方面向下与C/C++程序库以及硬件抽象层等进行衔接。 应用框架层的主要实现代码在/frameworks/base和/frameworks/av目录下，其中/frameworks/base目录结构如表5所示。

/frameworks/base目录	描述	/frameworks/base目录	描述
api	定义API	cmds	重要命令：am、app_proce等
core	核心库	data	字体和声音等数据文件
docs	文档	graphics	图形图像相关
include	头文件	keystore	和数据签名证书相关
libs	库	location	地理位置相关库
media	多媒体相关库	native	本地库
nfc-extras	NFC相关	obex	蓝牙传输
opengl	2D/3D 图形API	packages	设置、TTS、VPN程序
sax	XML解析器	services	系统服务
telephony	电话通讯管理	test-runner	测试工具相关
tests	测试相关	tools	工具
wifi	wifi无线网络
