分布式文件系统FastDFS

FastDFS是什么

FastDFS是一款开源的轻量级分布式文件系统：

• 纯C实现，支持Linux、FreeBSD等UNIX系统
• 类google FS，不是通用的文件系统，只能通过专有API访问，目前提供了C、Java和PHP API
• 为互联网应用量身定做，解决大容量文件存储问题，追求高性能和高扩展性
• FastDFS可以看做是基于文件的key value pair存储系统，称作分布式文件存储服务更为合适

FastDFS提供的功能

upload：上传普通文件，包括主文件

upload_appender：上传appender文件，后续可以对其进行append操作

upload_slave：上传从文件

download：下载文件

delete：删除文件

append：在已有文件后追加内容

set_metadata：设置文件附加属性

get_metadata：获取文件附加属性

FastDFS的特点

分组存储，灵活简洁

对等结构，不存在单点

文件ID由FastDFS生成，作为文件访问凭证。FastDFS不需要传统的name server

和流行的web server无缝衔接，FastDFS已提供apache和nginx扩展模块

大、中、小文件均可以很好支持，支持海量小文件存储

支持相同文件内容只保存一份，节省存储空间

存储服务器上可以保存文件附加属性

支持多块磁盘，支持单盘数据恢复

FastDFS架构

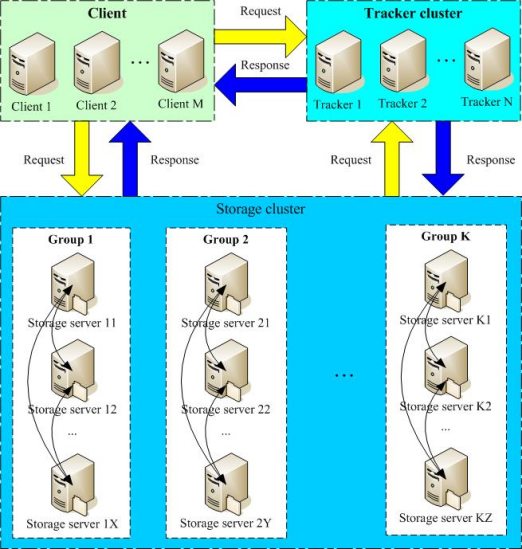

FastDFS架构示意图

Tracker Server：跟踪服务器，主要做调度工作，在访问上起负载均衡的作用。在内存中记录集群中group和storage server的状态信息，是连接Client和Storage server的枢纽。 因为相关信息全部在内存中，Tracker server的性能非常高，一个较大的集群（比如上百个group）中有3台就足够了。

Storage Server：存储服务器，文件和文件属性（meta data）都保存到存储服务器上。

只有两个角色，tracker server和storage server，不需要存储文件索引信息

所有服务器都是对等的，不存在Master-Slave关系

存储服务器采用分组方式，同组内存储服务器上的文件完全相同（RAID 1）

不同组的storage server之间不会相互通信

由storage server主动向tracker server报告状态信息，tracker server之间通常不会相互通信

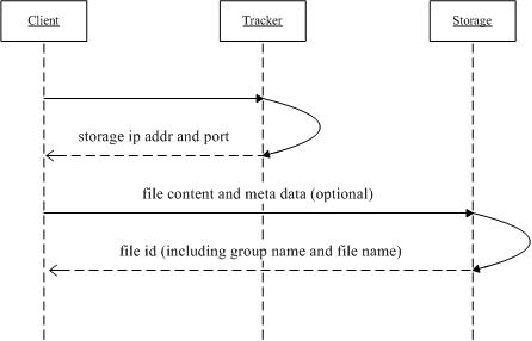

FastDFS上传文件流程图 FastDFS上传文件流程图

1. client询问tracker上传到的storage；

2. tracker返回一台可用的storage；

3. client直接和storage通信完成文件上传，storage返回文件ID。

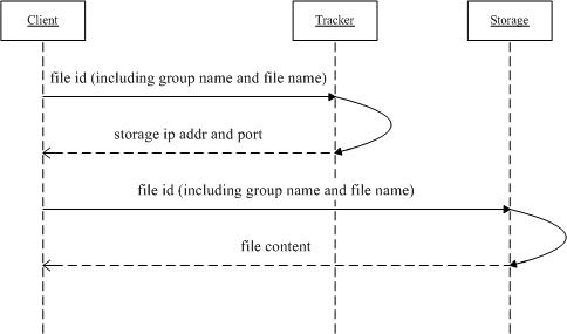

FastDFS下载文件流程图

1. client询问tracker可以下载指定文件的storage，参数为文件ID（组名和文件名）；

2. tracker返回一台可用的storage；

3. client直接和storage通信完成文件下载。

以HTTP方式下载文件

FastDFS分组存储方式，为HTTP方式下载提供了便利

FastDFS支持HTTP方式下载文件，不建议使用内置web server，推荐使用外部web server，如果apache或nginx

因为需要解决文件同步延迟的问题，因此在apache和nginx上需要使用FastDFS扩展模块。尤其是V3.x引入小文件合并存储后，必须使用扩展模块来读取文件

下面仅介绍扩展模块方式：

• 使用扩展模块来解决文件同步延迟问题
• 在每台storage server上部署web server，直接对外提供HTTP服务
• tracker server上不需要部署web server
• 如果请求文件在当前storage上不存在，通过文件ID反解出源storage，直接请求源storage
• 目前已提供apache和nginx扩展模块
• FastDFS扩展模块不依赖于FastDFS server，可以独立存在！

• 仅支持HTTP HEAD和GET
• 支持token方式的防盗链（缺省是关闭的）
• ts：生成token的时间（unix时间戳）
• token：32位的token字符串（md5签名）
• 支持指定保存的缺省文件名，URL参数名为filename
• 支持断点续传

FastDFS扩展模块注意事项

• 配置文件/etc/fdfs/mod_fastdfs.conf
• url_have_group_name：URL中是否包含了group name。这个参数必须正确设置，否则文件不能被下载到
• response_mode：当文件在本地不存在时，采用何种方式返回文件内容。有如下两种方式：
• 跳转方式（redirect）
• 代理方式（proxy）
• nginx下需要将http.conf中的参数http. need_find_content_type设置为true

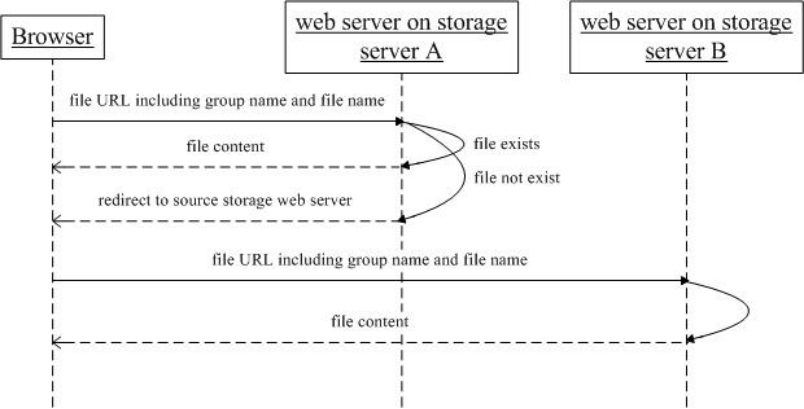

HTTP下载文件redirect模式 HTTP下载文件redirect模式

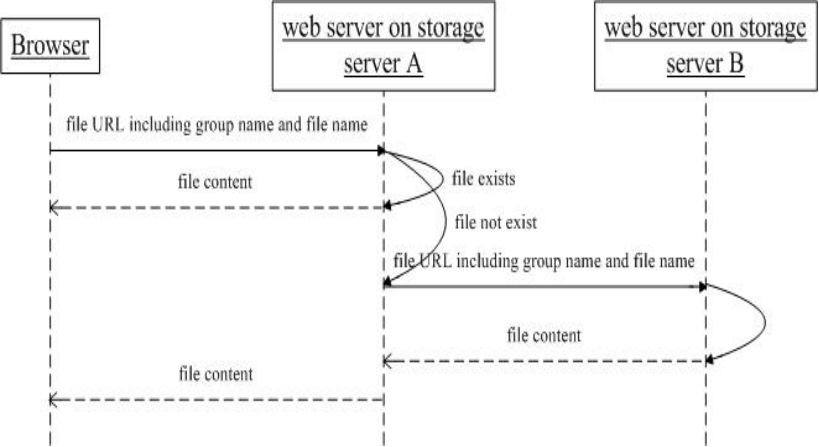

HTTP下载文件proxy模式

FastDFS如何做到无索引服务器？

• 上传文件时，文件ID由storage server生成并返回给client
• 文件ID包含了组名和文件名，storage server可以直接根据该文件名定位到文件

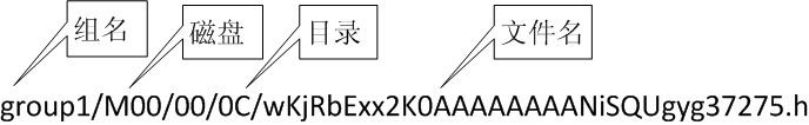

• 一个文件ID示例：

FastDFS同步机制

• 采用binlog文件记录文件上传、删除等操作，根据binlog进行文件同步
• binlog中只记录文件名，不记录文件内容
• 增量同步方式，记录已同步的位置到.mark文件中
• 同组内的storage server之间是对等的，文件上传、删除等操作可以在任意一台storage server上进行
• 文件同步只在同组内的storage server之间进行，采用push方式，即源头服务器同步给目标服务器

FastDFS如何解决同步延迟问题？

• storage生成的文件名中，包含源头storage IP地址和文件创建时间戳
• 源头storage定时向tracker报告同步情况，包括向目标服务器同步到的文件时间戳
• tracker收到storage的同步报告后，找出该组内每台storage被同步到的时间戳（取最小值），作为storage属性保存到内存中

下载文件选择storage的方法

client询问tracker有哪些storage可以下载指定文件时，tracker返回满足如下四个条件之一的storage：

• (当前时间 -文件创建时间戳) > 同步延迟阀值（如一天）
• 文件创建时间戳 < Storage被同步到的时间戳
• 文件创建时间戳 == Storage被同步到的时间戳 且(当前时间 -文件创建时间戳) > 文件同步最大时间（如5分钟）
• 该文件上传到的源头storage

FastDFS通信协议

二进制通信协议

协议包由两部分组成：header和body

header共10字节，格式如下：

• 8 bytes body length
• 1 byte command
• 1 byte status

body数据包格式由取决于具体的命令， body可以为空
